| Номер в госреестре | 81867-21 |
| Наименование СИ | Дефектоскопы ультразвуковые |
| Обозначение типа СИ | Proceq UT8000 |
| Изготовитель | Компания "Proceq SA", Швейцария |
| Год регистрации | 2021 |
| Срок свидетельства | 31.05.2026 |
| МПИ (интервал между поверками) | 1 год |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |
| Методика поверки | скачать |
Дефектоскопы ультразвуковые Proceq UT8000 (далее по тексту - дефектоскопы) предназначены для измерений глубины залегания дефекта и/или толщины изделий из металла, пластика, стекла и композитных материалов, измерений времени отражения эхо-сигнала и измерений амплитуды эхо-сигнала.
Принцип действия дефектоскопов основан на возбуждении ультразвуковых колебаний (УЗК) в материале контролируемого объекта и приеме ультразвуковых колебаний, отраженных от дефектов и границ раздела сред.
Дефектоскопы состоят из электронного блока со съемным аккумулятором, пьезоэлектрических преобразователей и подключаемого к нему посредством проводного или беспроводного (Wi-Fi) соединения устройства с операционной системой iOS. Электронный блок имеет два Lemo-разъема для подключения пьезоэлектрических преобразователей, один разъем для подключения датчика пути, два разъема USB-C для подключения питания и передачи данных на устройство с операционной системой iOS.
Дефектоскоп используется совместно с преобразователями производства компании Proceq SA, а также совместим с преобразователями производства компаний Sonatest, Olympus, Krautkramer, GE Sensing & Inspection Technologies, Karl Deutsch, Panametrics, ООО «АКС», ООО НПЦ «Кропус-ПО», ООО «Константа УЗК», ООО «Амати-Акустика», НПО «Инакон», ООО «Алтес», ООО «А3 Инжиниринг», НПГ «Алтек», Компания АМКРО, ООО «НДТ-КЛАБ».

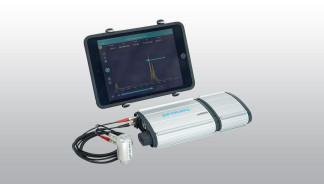

Фотография общего вида дефектоскопов приведена на рисунке 1.
Обозначение места нанесения маркировки представлено на рисунке 2.
Пломбирование дефектоскопов не предусмотрено.
Программное обеспечение выполняет функции управления дефектоскопом, обработки результатов измерений, создания и сохранение файлов с данными контроля.
Уровень защиты ПО «средний» в соответствии с Р 50.2.077-2014.
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | Proceq Flaw Detector Live |
| Номер версии (идентификационный номер) ПО | 1.2.1 и выше |
| Цифровой идентификатор ПО | - |
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение |
| Диапазон измерений временных интервалов, мкс | от 1 до 2200 |
| Пределы допускаемой абсолютной погрешности измерений временных интервалов, мкс | ±(0,005 + 0,005 • t), где t -значение временных интервалов, мкс |
| Диапазон измерений амплитуд сигналов на входе приемника дефектоскопа, дБ | от 0,3 до 60,0 |
| Пределы допускаемой абсолютной погрешности измерений амплитуд сигналов на входе приемника дефектоскопа, дБ | ±(0,2+0,05G), где G -значение амплитуды сигналов, дБ |
| Диапазон измерений глубины залегания дефектов и/или толщины изделий из металла, мм | от 3 до 500* |
| Пределы допускаемой абсолютной погрешности измерений глубины залегания дефектов и/или толщины изделий из металла, мм | ±(0,5 + 0,01 • Н), где Н - измеряемая глубина и/или толщина, мм |
| * Указан максимальный диапазон, диапазон согласно маркировке подключенного преобразователя (в соответствии с ГОСТ Р 50.05.02-2018, таблицы 1, 2 и 3). | |
| Наименования характеристик | Значения |
| Диапазон установки амплитуды зондирующих импульсов (на нагрузке 50 Ом), В | от 100 до 400 |
| Диапазон показаний амплитуд сигналов на входе приемника дефектоскопа, дБ | от 0 до 60 |
| Предельное относительное отклонение установки амплитуды зондирующих импульсов (на нагрузке 50 Ом), % | ±15 |
| Диапазон установки ширины зондирующего импульса, нс | от 25 до 1000 |
| Диапазон рабочих частот, МГц | от 0,25 до 20,00 |
| Диапазон установки усиления, дБ | от 0 до 110 |
| Параметры электрического питания: - напряжение переменного тока, В - частота переменного тока, Гц - батарея с напряжением, В | от 100 до 240 от 50 до 60 7,2 |
| Габаритные размеры электронного блока, мм, не более - высота - ширина - глубина | 101 215 36 |
| Масса электронного блока вместе с аккумулятором, кг, не более | 0,7 |
| Условия эксплуатации: - температура окружающей среды, оС - относительная влажность воздуха, %, не более | от -10 до + 50 95 |
| Средний срок службы, лет | 6 |
наносится на титульный лист руководства по эксплуатации типографским способом. Комплектность средства измерений
Таблица 4 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Дефектоскоп ультразвуковой Proceq UT8000 | - | 1 шт. |
| Планшет с операционной системой iOS | - | * |
| Аккумулятор | - | 1 шт. |
| Адаптер для питания от сети переменного тока | - | 1 шт. |
| Ультразвуковые преобразователи | 1 компл. производства Proceq SA | |
| Руководство по эксплуатации | - | 1 экз. |
| Методика поверки | МП 047.Д4-20 | 1 экз. |
| * - по запросу заказчика | ||
приведены в разделе 5.9 руководства по эксплуатации.
Техническая документация компании «Proceq SA», Швейцария;
