| Номер в госреестре | 81872-21 |
| Наименование СИ | Системы измерительно-управляющие |
| Обозначение типа СИ | PlantCruise/Experion LХ |
| Изготовитель | Honeywell (Tianjin) Ltd., Китай |
| Год регистрации | 2021 |
| Срок свидетельства | 31.05.2026 |
| МПИ (интервал между поверками) | 3 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Системы измерительно-управляющие PlantCruise/Experion ЬХ (далее - системы) предназначены для измерений аналоговых выходных сигналов датчиков в виде напряжения и силы постоянного тока, электрического сопротивления постоянному току, в том числе выходных сигналов от термопар и термопреобразователей сопротивления, а также приёма и обработки дискретных сигналов; регулирования на основе измеренных параметров технологического процесса, выдачи сигналов сигнализации, формирования управляющих аналоговых и дискретных сигналов.
Принцип действия систем основан на измерении электрических сигналов, поступающих через измерительные каналы от датчиков, преобразовании их в цифровой код, обработке результатов по заданному алгоритму и преобразовании цифровых сигналов в сигналы управления регулирования.
Системы представляют собой измерительно-вычислительные и управляющие комплексы и являются проектно-компонуемыми, состав системы определяется модулями, входящими в ее состав.
Системы включают в себя следующие измерительные компоненты:
- модули ввода-вывода серии 8;
- контроллер С300 серии 8;
- модули ввода-вывода ControlEDGE RTU;
- контроллер ControlEDGE RTU;
- оборудование верхнего уровня системы.
Модули ввода-вывода преобразуют поступающие на вход электрические сигналы в цифровой код (модули ввода) или выполняют цифроаналоговое преобразование цифрового кода в электрические сигналы. Также некоторые модули поддерживают протокол HART.
В состав систем могут входить следующие измерительные модули ввода-вывода:
- модули серии 8, принимающие сигналы от термопар и термопреобразователей сопротивления;
- модули серии 8, принимающие аналоговые сигналы силы постоянного тока в диапазоне от 4 до 20 мА;
- модули дифференциальных аналоговых входов серии 8, принимающие несимметричные и дифференциальные сигналы силы и напряжения постоянного тока;
- модули аналоговых выходов серии 8, формирующие выходные аналоговые сигналы силы постоянного тока в диапазоне от 4 до 20 мА;
- модули дискретных входов серии 8 для подсчета импульсов, принимающие дискретные сигналы напряжением 10 В и 24 В постоянного тока. Первые 16 каналов из 32 могут быть настроены для подсчета импульсов и измерения частоты (каждый канал настраивается отдельно);
Лист № 2 Всего листов 10
- модули аналогового ввода ControlEDGE RTU, принимающие аналоговые сигналы силы постоянного тока в диапазоне от 4 до 20 мА и напряжения постоянного тока в диапазоне от 1 до 5 В;
- модули аналогового вывода ControlEDGE RTU, формирующие аналоговые сигналы силы постоянного тока в диапазоне от 4 до 20 мА.
Также в состав системы могут быть включены модули дискретных входов и выходов.
Контроллеры С300 и ControlEDGE RTU обеспечивают реализацию функций управления на основе настраиваемого программного обеспечения. Они принимают сигналы от модулей ввода-вывода и формируют на основе измерительной информации управляющие сигналы.
Системы применяются для автоматизированного управления технологическими процессами.
В состав верхнего уровня систем могут входить:
- модуль шлюза Profibus, обеспечивающий общую платформу, поддерживающую интерфейс с сетями PROFIBUS DP и контроллером C300;
- операторские и инженерные рабочие станции;
- узел имитации SIM C300;
- системы, реализующие сложные стратегии управления производством, такие как моделирование производства, управление активами, система контроля режимов электроста-ции (POMS), системы управления производством (такие как Business Flex и OptiVISION).
Заводской номер наносится на маркировочную табличку методом штамповки в виде цифрового кода.

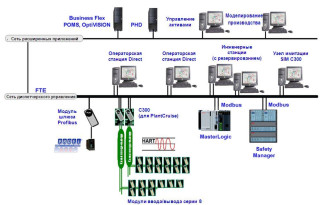

Структурная схема систем и общий вид представлены на рисунках 1-2. Нанесение знака поверки на системы не предусмотрено.
Пломбирование систем не предусмотрено.
Программное обеспечение (далее - ПО) «PlantCruise/Experion LX» имеет архитектуру клиент-сервер и состоит из нескольких программных компонентов, часть которых устанавливается опционально.
В базовый состав ПО «PlantCruise/Experion LX» входят следующие программные компоненты:
- «Configuration Studio». Программная среда, обеспечивающая доступ к набору средств конфигурирования. Инструменты и приложения для конфигурирования реализуют создание модели предприятия, конфигурирование компонентов оборудования, создание алгоритмов управления для контроллеров, настройки различных компонентов вывода информации и создание пользовательских мнемосхем.
- «Программное обеспечение сервера PlantCruise/Experion LX». Поддерживает связь с сетью управления процессом, обеспечивая в реальном времени запись в базы данных на SQL-сервере данных, принятых от приборов учета и групп телеинформации, предоставляет данные локальным или сетевым клиентским приложениям, выполняет ряд вспомогательных функций: создание резервных копий баз данных, очистку баз от устаревшей информации и другие.
- «Программное обеспечение станции PlantCruise/Experion LX». Обеспечивает конфигурирование в оперативном режиме базы данных реального времени, уведомляет о деятельности системы, включая сигнализацию и системные события, предоставляет детальное и обзорное отображение информации о технологическом процессе, автоматически исполняет запланированные задачи.
На сервере PlantCruise/Experion LX и рабочей станции PlantCruise/Experion LX установлены универсальные программные компоненты и модули (службы).
Метрологически значимые части ПО «PlantCruise/Experion LX»:
- PlantCruise/Experion LX Control Data Access Server - служба получения и передачи данных с внешних контроллеров;
- PlantCruise/Experion LX ER Server - служба загрузки базы данных инженерного репозитория;
- PlantCruise/Experion LX GCL Name Server - служба имен системы клиент - сервис;
- PlantCruise/Experion LX Server Operator Management - служба управления паролями доступа;
Лист № 4 Всего листов 10
- PlantCruise/Experion LX Server System - основная служба запуска системных приложений;
- PlantCruise/Experion LX System Repository - служба загрузки базы данных процессов.
Идентификационные данные метрологически значимого ПО приведены в таблицах
1 - 4.
Таблица 1 - Идентификационные данные программного обеспечения
| Идентификационные данные (признаки) | Значения | ||
| Наименование ПО | PlantCruise/Experion LX Control Data Access Server | PlantCruise/Experion LX ER Server | PlantCruise/Experion LX GCL Name Server |
| Идентификационное наименование ПО | pscdasrv.exe | ErServer.exe | glcnameserver. exe |
| Номер версии (идентификационный номер) ПО | 40X.X.XX.XX | 40X.X.XX.XX | 40X.X.XX.XX |
| Цифровой идентификатор ПО | 16f467a004b6ebb 6000a3f9f831d4d05 | 363afca6f4f8cde8 c23f63c73149b018 | e92065b863931799 020b23a93c354cef |
| Алгоритм вычисления цифрового идентификатора ПО | md5 | ||
| Примечание - номер версии ПО определяют первые две цифры, в качестве букв «XX» могут использоваться любые символы. | |||
Таблица 2 - Идентификационные данные программного обеспечения
| Идентификационные данные (признаки) | Значения | ||
| Наименование ПО | PlantCruise/Experion LX Server Operator Management | PlantCruise/Experion LX Server System | PlantCruise/Experion LX System Repository |
| Идентификационное наименование ПО | Hsc_oprmgmt.exe | HSC SERVER_S erviceho st. exe | SysRep.exe |
| Номер версии (идентификационный номер) ПО | 5XX.X.XX.XX | 5XX.X.XX.XX | 5XX.X.XX.XX |
| Цифровой идентификатор ПО | 8a64ec8a38fa66f17b 27457759487aba | cd0ebe7b93f659efb cf8996928ba09b5 | 947466ca0c3ac75c b96c890e10c60f39 |
| Алгоритм вычисления цифрового идентификатора ПО | md5 | ||
| Примечание - номер версии ПО определяет первая цифра, в качестве букв «XX» могут использоваться любые символы. | |||
| Идентификационные данные (признаки) | Значения | ||
| Наименование ПО | PlantCruise/Experion LX Control Data Access Server | PlantCruise/Experion LX ER Server | PlantCruise/Experion LX GCL Name Server |
| Идентификационное наименование ПО | pscdasrv.exe | ErServer.exe | glcnameserver. exe |
| Номер версии (идентификационный номер) ПО | 5XX.X.XX.XX | 5XX.X.XX.XX | 5XX.X.XX.XX |
| Цифровой идентификатор ПО | beb0f4f193fb010c71 aae3cb970d4463 | 360e784b91356f72 5a397a7e909e887d | 380423bd2a3 fc4c 1 94288e9323a248dc |
| Алгоритм вычисления цифрового идентификатора ПО | md5 | ||
| Примечание - номер версии ПО определяет первая цифра, в качестве букв «XX» могут использоваться любые символы. | |||
Таблица 4 - Идентификационные данные программного обеспечения
| Идентификационные данные (признаки) | Значения | ||
| Наименование ПО | PlantCruise/Experion LX Server Operator Management | PlantCruise/Experion LX Server System | PlantCruise/Experion LX System Repository |
| Идентификационное наименование ПО | Hsc_oprmgmt.exe | HSC SERVER_S erviceho st. exe | SysRep.exe |
| Номер версии (идентификационный номер) ПО | 5XX.X.XX.XX | 5XX.X.XX.XX | 5XX.X.XX.XX |
| Цифровой идентификатор ПО | 8a64ec8a38fa66f17b 27457759487aba | acb737cfc46f71460 364b6a3b7b1c136 | 819683124295e124 b9b672a95bbb798a |
| Алгоритм вычисления цифрового идентификатора ПО | md5 | ||
| Примечание - номер версии ПО определяет первая цифра, в качестве букв «XX» могут использоваться любые символы. | |||
Метрологические характеристики систем, приведённые в таблицах 5, 6, нормированы с учётом метрологически значимого ПО.
В ПО «PlantCriuse/Experion LX» защита от непреднамеренных и преднамеренных изменений метрологически значимой части ПО и измеренных данных осуществляется:
- автоматическим контролем целостности метрологически значимой части ПО;
- защитой записей об информации, хранимой в базе данных;
- контролем целостности данных в процессе выборки из базы данных;
- автоматической фиксацией в журнале работы факта обнаружения дефектной информации в базе данных;
- автоматическим контролем доступа к хранимой информации, согласно роли оператора, используемых стратегий доступа и имеющихся у оператора прав;
- настройкой доступа, для фиксации в журналах работы фактов (не)успешного доступа пользователей к хранимой информации.
Уровень защиты ПО от непреднамеренных и преднамеренных изменений - «средний» в соответствии с рекомендациями Р 50.2.077-2014.
Таблица 5 - Метрологические характеристики модулей ввода-вывода серии 8
| Сигналы | Пределы допускаемой основной приведенной к диапазону изме-ре- ний/воспроизведе ний (у) или абсолютной (Д) погрешности измерений | Пределы допускаемой дополнительной приведенной | ||||
| Наименование модуля | Количество каналов | Тип преобразуемого сигнала | На входе | На выходе | к диапазону измерений/воспроизведений (y) или абсолютной (Д) погрешности измерений, вызванной изменением температуры окружающей среды от нормальных условий в пределах рабочих условий измерений | |
| 8C-PAINA1 8C-PAIHA1 | 16 (аналоговый вход) | Сила постоянного тока | от 4 до 20 мА | 16 бит | Y = ±0,075 % | Y = ±0,15 % |
| Напряжение постоянного тока | от -20 до +100 мВ | Y = ±0,05 % | Y =± 0,02 % на каждые 10 °С | |||
| 8C-PAIMA1 | 16 (аналоговый | сигналы от термопар* в температурном эквиваленте по ГОСТ Р 8.585-2001 типов: J (от -200 до +1200 °С) | 16 бит | Д = ±0,7 °С | Д =± 0,02 °C на каждые 10 | |
| вход) | Напряжение | К (от -100 до +1370 °С) | Д = ±1,0 °С | |||
| постоянного | Е (от -200 до +1000 °С) | Д = ±0,7 °С | °С | |||
| тока | Т (от -30 до +400 °С) | Д = ±1,1 °С | ||||
| В (от +100 до +1820 °С) | Д = ±0,86 °С | |||||
| S (от 0 до +1700 °С) | Д = ±1,1 °С | |||||
| R (от 0 до +1700 °С) | Д = ±1,1 °С | |||||
| Сигналы | Пределы допус | Пределы допускаемой дополнительной приведенной | ||||
| Наименование модуля | Количество каналов | Тип преобразуемого сигнала | На входе | На выходе | каемой основной приведенной к диапазону изме-ре- ний/воспроизведе ний (у) или абсолютной (Д) погрешности измерений | к диапазону измерений/воспроизведений (y) или абсолютной (Д) погрешности измерений, вызванной изменением температуры окружающей среды от нормальных условий в пределах рабочих условий измерений |
| Сопротивление постоянному току | сигналы от термопреобразователей сопротивления Pt100 в температурном эквиваленте по ГОСТ 6651-2009 (от -180 до +800 °С) | Д = ±0,44 °С | ||||
| 8C-PAIH54 | 16 (диффе ренци | Напряжение постоянного тока | от 1 до 5 В | |||
| альный аналого вый вход) | Сила постоянного тока | от 4 до 20 мА | 16 бит | Y = ±0,075 % | Y = ±0,15 % | |
| 8C-PAONA1 8C-PAOHA1 | 16 (аналоговый выход) | Цифровой сигнал | 16 бит | от 4 до 20 мА | Y = ±0,2 % | Y = ±0,3 % |
| 8C-PDIPA1 | 32 (счет импульсов) | Количество импульсов | Импульсы с частотой от 0 до 1 кГц и амплитудой от 0 до 24 В, длительность импульса не менее 300 мкс | 32 бит | Д = ±1 имп. | - |
| * Пределы допускаемой абсолютной погрешности канала компенсации температуры холодного спая ±0,5 °С. | ||||||
| Модули | Количество каналов | Тип преобразуемого сигнала | Сигналы | Пределы допускаемой основной приведенной к диапазону измерений/воспроизведений (у) или абсолютной (Д) погрешности измерений | Пределы допускаемой дополнительной приведенной к диапазону измерений/воспроизведений (y) или абсолютной (Д) погрешности измерений, вызванной изменением температуры окружающей среды от нормальных условий в пределах рабочих условий измерений | |
| На входе | На выходе | |||||
| SC-UCMX01 AI SC-UCMX02 AI SC-UMIX01 AI | 8 (аналоговый вход) | Напряжение постоянного тока | от 1 до 5 В | 16 бит | Y = ±0,1 % | Y = ±0,2 % |
| Сила постоянного тока | от 4 до 20 мА | |||||
| SC-UCMX01 AO SC-UCMX02 AO SC-UMIX01 AO | 2 (аналоговый выход) | Цифровой сигнал | 12 бит | от 4 до 20 мА | Y = ±0,2 % | Y = ±0,3 % |
| SC-UCMX01 PI SC-UCMX02 PI SC-UMIX01 PI | 2 (счет импульсов) | Количество импульсов | Импульсы с частотой от 0 до 10 кГц и амплитудой от 0 10 В, длительность импульса не менее 40 мкс | 32 бит | Д =± 1 имп. | - |
Лист № 9 Всего листов 10
Таблица 7 - Основные технические характеристики систем_
| Наименование характеристики | Значение |
| Параметры сети питания постоянного тока: - напряжение постоянного тока, В | от 19 до 30 |
| Габаритные размеры (ширинахглубинахвысота), мм, не более | 800x600x2000 |
| Масса, кг, не более | 270 |
| Нормальные условия измерений: - температура окружающего воздуха, °С - относительная влажность окружающего воздуха, % | от +15 до +25 от 40 до 60 |
| Рабочие условия измерений: - температура окружающего воздуха, °С - модулей ввода-вывода серии 8 и контроллеров С300 - модулей ввода-вывода и контроллеров ControlEDGE RTU - относительная влажность окружающего воздуха, % | от 0 до +60 от -40 до +75 от 5 до 95 |
| Средняя наработка на отказ, ч | 800 000 |
| Средний срок службы, лет | 10 |
наносится типографским методом на титульный лист руководства по эксплуатации и на маркировочную табличку системы любым технологическим способом.
Таблица 8 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Система измерительно-управляющая PlantCruise/Experion LX* | - | 1 шт. |
| Руководство по эксплуатации | - | 1 экз. |
| * Комплектация системы определяется спецификацией согласно заказу. | ||
приведены в разделе «Стратегия и методология измерений» руководства по эксплуатации.
Нормативные документы, устанавливающие требования к системам измерительно-управляющим PlantCruise/Experion LX
ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия
ГОСТ Р 8.596-2002 ГСИ. Метрологическое обеспечение измерительных систем. Основные положения
Приказ Федерального агентства по техническому регулированию и метрологии от 30 декабря 2019 года № 3457 «Об утверждении государственной поверочной схемы для средств измерений постоянного электрического напряжения и электродвижущей силы»
Приказ Федерального агентства по техническому регулированию и метрологии от 01 октября 2018 года № 2091 «Об утверждении государственной поверочной схемы для средств измерений силы постоянного электрического тока в диапазоне от 110-16 до 100 А»
Приказ Федерального агентства по техническому регулированию и метрологии от 30 декабря 2019 года № 3463 «Об утверждении государственной поверочной схемы для средств измерений импульсного электрического напряжения»
Приказ Федерального агентства по техническому регулированию и метрологии от 30 декабря 2019 г. № 3456 «Об утверждении государственной поверочной схемы для средств измерений электрического сопротивления постоянного и переменного тока»
| Зарегистрировано поверок | 22 |
| Поверителей | 1 |
| Актуальность данных | 21.11.2024 |
