| Номер в госреестре | 81882-21 |
| Наименование СИ | Трансформаторы напряжения |
| Обозначение типа СИ | НКФ-220-58 |
| Изготовитель | ПО "Запорожтрансформатор", Украина |
| Год регистрации | 2021 |
| МПИ (интервал между поверками) | 4 года |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |
| Методика поверки | скачать |
Трансформаторы напряжения НКФ-220-58 (далее по тексту - трансформаторы напряжения) предназначены для применения в электрических цепях переменного тока промышленной частоты с целью передачи сигнала измерительной информации приборам измерения, защиты, автоматики, сигнализации и управления.
Принцип действия трансформаторов напряжения основан на явлении электромагнитной индукции переменного тока.
Трансформаторы напряжения состоят из магнитопровода, выполненного из электротехнической стали, первичных и вторичной обмоток с высоковольтной изоляцией, конструктивных вспомогательных деталей, соединяющих части трансформаторов напряжения в единую конструкцию. Активная часть трансформаторов напряжения находится в изоляционной покрышке, заполненной трансформаторным маслом и установленной на основание.
Трансформаторы напряжения выпущены в следующих модификациях НКФ-220-58 У1, НКФ-220-58 ХЛ1, которые отличаются друг от друга условиями эксплуатации.
К трансформаторам напряжения данного типа относятся трансформаторы напряжения модификации НКФ-220-58 У1 зав. № 7248, 7258, 7268, 9097, 9063, 9105, 11061, 10954, 27793, 27838, 27822, 27791, 27809, 27778, 41467, 39779, 40936, 41445, 41335, 41671, 52156, 52734, 52159 и модификации НКФ-220-58 ХЛ1 зав. № 41786, 41798, 41791, 41787, 41797, 41785.

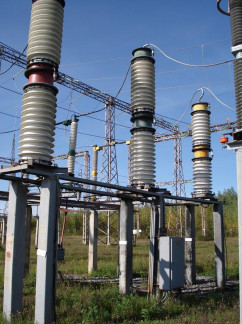

Общий вид средства измерений с указанием места пломбировки, места нанесения заводского номера приведены на рисунке 1.
Нанесение знака поверки на трансформаторы напряжения не предусмотрено. Заводской номер в виде цифрового обозначения, состоящего из арабских цифр, нанесен ударным способом на табличку в месте, указанном на рисунке 1.
отсутствует.
| Наименование характеристики | Значение |
| Номинальное напряжение первичной обмотки И1ном, кВ | 220/V3 |
| Номинальное напряжение вторичной обмотки И2ном, В | 100/V3 |
| Номинальная частота йюм, Гц | 50 |
| Класс точности основной вторичной обмотки по ГОСТ 1983 | 0,5 |
| Номинальная мощность основной вторичной обмотки, ВА | 400 |
Таблица 2 - Основные технические характеристики
| Наименование характеристики | Значение | |
| Модификация трансформатора | НКФ-220-58 У1 | НКФ-220-58 ХЛ1 |
| Условия эксплуатации: - температура окружающей среды, °С | от -45 до +40 | от -60 до +40 |
Нанесение знака утверждения типа на трансформаторы напряжения не предусмотрено. Знак утверждения типа наносится на титульный лист паспорта трансформатора напряжения типографским способом.
Таблица 3 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Трансформатор напряжения | НКФ-220-58 У1 (НКФ-220-58 ХЛ1) | 1 шт. |
| Паспорт | НКФ-220-58 У1 (НКФ-220-58 ХЛ1) | 1 экз. |
приведены в разделе «Общие сведения» паспорта трансформатора напряжения
Техническая документация изготовителя
| Зарегистрировано поверок | 41 |
| Поверителей | 4 |
| Актуальность данных | 21.11.2024 |
