Государственный реестр средств измерений

Системы ультразвукового контроля SonaFlex, 81883-21

Системы ультразвукового контроля SonaFlex (далее - системы) предназначены для измерений времени прихода и амплитуд сигналов, отраженных или дифрагированных на дефектах типа нарушения сплошности или однородности материала (трещин, пор, непроваров, включений) при сканировании акустическими блоками в сварных соединениях алюминиевых сплавов, выполненных сваркой трением с перемешиванием.
Карточка СИ
Номер в госреестре 81883-21
Наименование СИ Системы ультразвукового контроля
Обозначение типа СИ SonaFlex
Изготовитель Общество с ограниченной ответственностью «Компания «Нординкрафт» (ООО «Компания «Нординкрафт»), г. Череповец
Год регистрации 2021
Срок свидетельства 31.05.2026
МПИ (интервал между поверками) 1 год
Описание типа скачать
Методика поверки скачать

Назначение

Системы ультразвукового контроля SonaFlex (далее - системы) предназначены для измерений времени прихода и амплитуд сигналов, отраженных или дифрагированных на дефектах типа нарушения сплошности или однородности материала (трещин, пор, непроваров, включений) при сканировании акустическими блоками в сварных соединениях алюминиевых сплавов, выполненных сваркой трением с перемешиванием.

Описание

Принцип действия систем основан на акустическом методе неразрушающего контроля (эхо-импульсный, дифракционный и зеркально -теневой методы ультразвукового контроля при щелевом способе ввода ультразвуковых колебаний в контролируемый объект).

Ультразвуковая волна, формируемая преобразователем системы, проникает в объект контроля и, отражаясь от границы дефекта или донной поверхности, возвращается обратно, преобразуется в электрический сигнал и обрабатывается электронным блоком системы. По времени распространения ультразвуковой волны в изделии от поверхности ввода ультразвука до границы дефекта или донной поверхности и обратно определяется глубина залегания дефекта и (или) толщина контролируемого изделия.

Система состоит из шкафа электроники с комплектом преобразователей, изготавливаемых компанией ООО «Компания Нординкрафт».

Шкаф электроники предназначен для подключения преобразователей, передачи испытательного импульса на преобразователи, приема отраженных от дефектов сигналов, оцифровки и передачи информации на вычислительный комплекс установки ультразвукового контроля (далее УЗК). Дополнительно система снабжена программируемым логическим контроллером (далее ПЛК), который способен принимать управляющие сигналы от системы управления процессом контроля Заказчика и транслировать их вычислительному комплексу УЗК. Шкаф электроники NKE.800074.01 выполнен в металлическом корпусе, внутри которого размещены блоки электроники и ПЛК. На кабельной панели шкафа расположены входные и выходные соединители.

Управление и настройка системы осуществляется с помощью персонального компьютера. Связь шкафа электроники и персонального компьютера осуществляется посредством соединения по кабелю Ethernet.

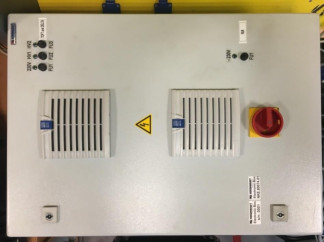

Общий вид систем представлен на рисунке 1.

Обозначение места нанесения знака поверки представлено на рисунке 2.

Общий вид блоков электроники и ПЛК внутри шкафа представлен на рисунке 3.

Пломбирование дефектоскопа не предусмотрено.

Программное обеспечение

Программное обеспечение (ПО) выполняет функции управления системой и изменения её настроек, регистрации и визуализации измерений, а также обработки их результатов, сохранения файлов настроек и файлов с результатами контроля.

Уровень защиты ПО «высокий» в соответствии с Р 50.2.077-2014.

Таблица 1 - Идентификационные данные ПО

Идентификационные данные (признаки)

Значение

Идентификационное наименование ПО

NK

Номер версии (идентификационный номер) ПО

2.7 и выше

Цифровой идентификатор ПО

-

Таблица 2 - Метрологические характеристики

Наименование характеристики

Значение

Диапазон измерений отношений амплитуд сигналов на входе приемника (по отношению к 1 мкВ), дБ

от 1 до 20

Пределы допускаемой абсолютной погрешности измерений отношений амплитуд сигналов на входе приемника (по отношению к 1 мкВ), дБ

±1

Диапазон измерений длительности временных интервалов, мкс

-    для каналов фазированных решёток

-    для каналов дифракционного метода

от 0,5 до 1600 от 8 до 800

Пределы допускаемой абсолютной погрешности измерений временных интервалов, мкс

±0,05

Таблица 3 - Основные технические характеристики

Наименование характеристики

Значение

Частота заполнения зондирующего импульса при контроле фазированными решетками, МГц

5

Частота заполнения зондирующего импульса при контроле по дифракционному методу, МГц

7

Число каналов электроники для фазированных решеток (количество одновременно подключенных элементов)

16

Число каналов электроники для дифракционного метода (количество одновременно подключенных элементов):

-    приемных

-    излучающих

12

12

Контролируемые толщины, мм

от 4 до 40

Скорость контроля, м/мин, не менее

2

Параметры электрического питания:

-    напряжение переменного тока, В

-    частота переменного тока, Гц

от 100 до 240 от 50 до 60

Габаритные размеры шкафа электроники (ДхШхВ), мм, не более

700x500x300

Масса, кг, не более

43

Средний срок службы, лет

5

Средняя наработка на отказ, ч

8760

Условия эксплуатации:

-    температура окружающей среды, °С

-    относительная влажность воздуха

от +15 до +35 от 40 до 60

Знак утверждения типа

наносится на титульный лист руководства по эксплуатации методом печати. Комплектность средства измерений

Таблица 4 - Комплектность систем

Наименование

Обозначение

Количество

Система ультразвукового контроля SonaFlex

1 шт.

Преобразователь*

1 шт.

Переходник LEMO-BNC

1 шт.

Согласующий переходник для системы ФАР

1 шт.

Согласующий переходник для системы ДАВ

1 шт.

Системы ультразвукового контроля SonaFlex. Руководство по эксплуатации

1 экз.

Методика поверки

МП 049.Д4-20

1 экз.

* - количество и тип преобразователей в соответствии с заказом

Сведения о методах измерений

приведены в 4 разделе «Описание работы систем ультразвукового контроля» руководства по эксплуатации.

Нормативные документы

ТУ 4276-1550-10553510-20 Системы ультразвукового контроля SonaFlex.Технические

условия

Зарегистрировано поверок 7
Поверителей 2
Актуальность данных 06.12.2024
