| Номер в госреестре | 81886-21 |
| Наименование СИ | Скобы с отсчетным устройством |
| Обозначение типа СИ | СР, СРП |
| Изготовитель | Общество с ограниченной ответственностью Научно-Производственное Предприятие "Челябинский инструментальный завод" (ООО НПП "ЧИЗ"), г. Челябинск |
| Год регистрации | 2021 |
| Срок свидетельства | 31.05.2026 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Скобы с отсчетным устройством СР, СРП (далее по тексту - скобы) предназначены для измерений линейных наружных размеров деталей относительным методом.
Принцип действия скоб основан на измерении разности показаний по отсчетному устройству между начальным (нулевым) показанием и показанием при установке измеряемой детали. Начальный (нулевой) отсчет осуществляется по мерам длины концевым плоскопараллельным, устанавливаемым между измерительными поверхностями скобы.
Скобы состоят из корпуса, встроенного отсчетного устройства, съемных указателей пределов допуска (комплектуются по заказу потребителя), переставной пятки со стопорной гайкой, подвижной пятки, арретира, теплоизоляционной накладки и упора (комплектуются по заказу потребителя).
Скобы выпускаются в различных модификациях, которые отличаются диапазоном измерений, ценой деления, пределами допускаемой абсолютной погрешности, габаритными размерами, массой и конструктивным исполнением. Структура условного обозначения представлена в таблице 1.
Скоба с отсчетным устройством | X | | X | - | X | - | X |
12 3 4
Таблица 1 - Структура условного обозначения
| № поля | Описание поля | Код поля | Расшифровка |
| 1 | Модификация | СР | Рычажная |
| СРП | Рычажная повышенной точности | ||
| 2 | Верхний предел диапазона измерений | 25; 50; 75; 100;125;150 | Верхний предел диапазона измерений в мм |
| 3 | Цена деления | 0,001; 0,002 | Цена деления в мм |
| 4 | Исполнение | — | Обычное |
| БП | Брызго-пылезащищенное |

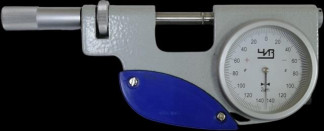

Общий вид скоб приведен на рисунках 1-2. Общий вид не определяет конструкцию скоб.
Пломбирование скоб не предусмотрено.
Нанесение знака поверки на скобы не предусмотрено
отсутствует.
Таблица 2 - Диапазон измерений, цена деления, диапазон показаний, измерительное усилие, колебание измерительного усилия_
| Модификация | Диапазон измерений, мм | Отсчетное устройство | Измерительное усилие, Н | Колебание измерительного усилия, Н, не более | |
| Цена деления, мм | Диапазон показаний, мм | ||||
| СР | от 0 до 25 от 25 до 50 | 0,002 | от -0,14 до +0,14 | от 5 до 7 | 1,5 |
| от 50 до 75 от 75 до 100 от 100 до 125 от 125 до 150 | от 6 до 10 | 2,0 | |||
| СРП | от 0 до 25 от 25 до 50 | 0,001 | от -0,07 до +0,07 от -0,04 до +0,04 | от 5 до 7 | 1,5 |
| от 50 до 75 от 75 до 100 от 100 до 125 от 125 до 150 | от 6 до 10 | 2,0 | |||
Таблица 3 - Пределы допускаемой абсолютной погрешности измерений и размах показаний, изменение показаний от изгиба скобы при усилии 10 Н (1 кгс), направленном по оси измерений
| Модификация | Диапазон измерений, мм | Пределы допускаемой абсолютной погрешности измерений, мкм, в интервалах шкалы | Размах показаний, не более | Изменение показаний от изгиба скобы при усилии 10 Н (1 кгс), направленном по оси измерений, мкм, не более | |
| ±30 делений от нулевого штриха | св. ±30 делений от нулевого штриха | ||||
| СР | от 0 до 25 от 25 до 50 | ±1,0 | ±2,0 | 1/3 цены деления | 2,0 |
| от 50 до 75 от 75 до 100 от 100 до 125 от 125 до 150 | 3,0 | ||||
| СРП | от 0 до 25 от 25 до 50 | ±0,7 | ±1,4 | 1/3 цены деления | 2,0 |
| от 50 до 75 от 75 до 100 от 100 до 125 от 125 до 150 | 3,0 | ||||
| Модификация | Диапазон измерений, мм | Допуск плоскостности, мкм | Допуск параллельности, мкм | ||
| СР | от 0 до 25 | 0,6 | 1,2 | ||
| от 25 до 50 | 1,5 | ||||
| от 50 до 75 | 2,0 | ||||
| от 75 до 100 | 2,5 | ||||
| от 100 до 125 | 3,0 | ||||
| от 125 до 150 | 3,5 | ||||
| СРП | от 0 до 25 | 0,3 | 0,9 | ||
| от 25 до 50 | |||||
| от 50 до 75 | 0,6 | 2,0 | |||
| от 75 до 100 | 2,5 | ||||
| от 100 до 125 | 3,0 | ||||
| от 125 до 150 | 3,5 | ||||
| Примечание - Н | ^ расстоянии 0,5 мм от края измерительной поверхности допускаются завалы. | ||||
| Таблица 5 - Габаритные разме' | ы и масса | ||||
| Модификация | Диапазон измерений, мм | Габаритные размеры, мм, не более | Масса, кг, не более | ||
| высота | длина | ширина | |||
| СР СРП | от 0 до 25 | 85 | 205 | 25 | 0,9 |
| от 25 до 50 | 95 | 230 | 25 | 1,3 | |
| от 50 до 75 | 110 | 250 | 25 | 1,6 | |
| СР СРП | от 75 до 100 | 135 | 275 | 25 | 2,1 |
| от 100 до 125 | 160 | 300 | 30 | 2,5 | |
| от 125 до 150 | 185 | 330 | 30 | 3,5 | |
Таблица 6 - Основные технические характеристики
| Наименование характеристики | Значение |
| Диапазон перемещений переставной пятки, мм | от 0 до 25 |
| Шероховатость измерительных поверхностей пяток Ra на базовой длине 0,25 мм, мкм, не более | 0,040 |
| Шероховатость рабочей поверхности упора (при наличии) Ra на базовой длине 0,25 мм, мкм, не более | 0,320 |
| Условия эксплуатации: - температура окружающего воздуха, °С | от 17 до 23 |
| Средняя наработка на отказ, двойных ходов, не менее: - СР - СРП | 650000 1300000 |
наносится на скобы методом лазерной гравировки или краской, на наружную поверхность футляра скоб методом наклейки и на титульный лист паспорта типографским способом.
Таблица 7 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Скоба | СР, СРП | 1 шт. |
| Съемные указатели пределов допуска | — | 2 шт. по заказу потребителя |
| Футляр | — | 1 шт. |
| Паспорт | — | 1 экз. |
| Методика поверки | ОЦСМ 115196-2020 МП | 1 экз. в один адрес |
приведены в разделе 5 паспорта.
ТУ 26.51.66.140-021-74229882-2020 Скобы с отсчетным устройством. Технические
условия
Государственная поверочная схема для средств измерений длины в диапазоне от 110-9 до 100 ми длин волн в диапазоне от 0,2 до 50 мкм, утвержденная Приказом Росстандарта №2840 от 29.12.2018 г.
