| Номер в госреестре | 81896-21 |
| Наименование СИ | Дальномеры скважинные ультразвуковые |
| Обозначение типа СИ | ДСУ |
| Изготовитель | Общество с ограниченной ответственностью "САНЭМА" (ООО "САНЭМА"), г. Саратов |
| Год регистрации | 2021 |
| Срок свидетельства | 31.05.2026 |
| МПИ (интервал между поверками) | 2 года |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |
| Методика поверки | скачать |
Дальномеры скважинные ультразвуковые ДСУ (далее - дальномеры) предназначены для измерений размеров подземных полостей, заполненных жидкими рабочими средами, пропускающими ультразвуковые волны.
Принцип действия дальномеров основан на ультразвуковой эхолокации полостей, заполненных жидкими рабочими средами и приема отраженных волн.
Дальномер состоит из блока скважинного (ДСУ-БС), блока наземной телеметрии (ДСУ-БН) и персонального компьютера (ПК), объединенных комплектом соединительных кабелей, которые обеспечивают телеметрическую связь ДСУ-БН с ДСУ-БС и цифровую по интерфейсу USB ДСУ-БН с ПК.
ДСУ-БС выполнен в защитном корпусе и содержит антенный узел, шаговый двигатель, цифровой компас, модуль контроля сканирования, узел питания и выполняет следующие функции:
- получение первичной информации ультразвуковой локации;
- передачу первичной информации ультразвуковой локации на ДСУ-БН.
Антенный узел состоит из трех антенн: боковая, нижняя и дополнительная. Боковая антенна предназначена для измерения расстояния, нижняя и дополнительная антенны - для фиксации линии раздела сред. Мощность сигнала антенны позволяет фиксировать отраженный сигнал от отражающей поверхности, расположенной на расстоянии до 160 м.
ДСУ-БН выполнен в защитном корпусе, содержит управляющий контроллер и источник питания. ДСУ-БН выполняет следующие функции:
- электрическое питание ДСУ-БС;
- передачу информации между ДСУ-БС и ПК;
- прием информации от блока импульсов глубины.
ПК организует взаимодействие компонентов дальномера во всех основных и служебных режимах его работы, принимает от ДСУ-БН первичную информацию, формирует массивы зарегистрированных данных и, с помощью технологической программы ДСУ, вычисляет и отображает на мониторе размеры исследуемых полостей.

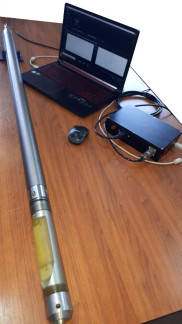

Общий вид дальномеров, места пломбировки от несанкционированного доступа и размещения знака утверждения типа приведены на рисунке 1.
Рисунок 1 - Общий вид дальномеров
Программное обеспечение (далее - ПО) представлено программой технологической ДСУ «dsu.exe», отвечающей за функции процесса сканирования подземной полости.
Программа отвечает за тестирование и непосредственное управление звуколокатором, настройку параметров сканирования и сканированием в режиме осциллограмм. Режим осциллограмм подразумевает сканирование с регистрацией, записью и последующей обработкой осциллограмм всей трассы отражённого сигнала после излучения зондирующего импульса.
Программа позволяет выполнять регистрацию отражений ультразвукового сигнала и последующую обработку зарегистрированных данных с целью получения 3D модели и геометрических параметров исследуемого объекта.
Уровень защиты программного обеспечения «низкий» в соответствии с Р 50.2.077-2014.
Таблица 1- Идентификационные данные ПО
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | «dsu.exe» |
| Номер версии (идентификационный номер ПО) | 1.0 |
| Цифровой идентификатор ПО (контрольная сумма) | 79af608d43a1fb41db614716998de5d2 |
| Алгоритм вычисления цифрового идентификатора ПО | MD5 |
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение |
| Диапазон измерений расстояния до отражающего объекта, м | от 3 до 60 |
| Пределы допускаемой относительной погрешности измерения расстояния до отражающего объекта*, % | ±10 |
| * Характеристика получена в жидкости, идентичной по скорости звука технической воде по ГОСТ 23732-79 | |
Таблица 3 - Основные технические характеристики
| Наименование характеристики | Значение |
| Напряжение питания от сети переменного тока | |
| напряжение, В | от 187 до 242 |
| частота, Гц | от 49 до 51 |
| Потребляемая мощность, ВА, не более | 50 |
| Рабочие условия эксплуатации | |
| ДСУ-БН | |
| диапазон рабочих температур, °С | от +15 до +35 |
| ДСУ-БС | |
| максимальное гидростатическое давление, МПа | 20 |
| диапазон рабочих температур, °С | от +10 до +80 |
| Габаритные размеры ДСУ-БН, мм, не более | |
| длина | 230 |
| ширина | 170 |
| высота | 56 |
| Габаритные размеры ДСУ-БС, мм, не более | |
| диаметр | 48 |
| длина | 2620 |
| Масса, кг, не более | |
| ДСУ-БН | 3 |
| ДСУ-БС | 15 |
| Вероятность безотказной работы за 20 циклов включения, не менее | 0,9 |
Продолжение таблицы 3
| Наименование характеристики | Значение |
| Средний срок службы, лет, не менее | 5 |
| Средняя наработка на отказ, ч, не менее | 8000 |
наносится на корпус ДСУ-БН в виде наклейки и титульные листы руководства по эксплуатации и паспорта типографским способом.
Таблица 4 - Комплектность дальномера
| Наименование | Обозначение | Количество |
| 1 Дальномер скважинный ультразвуковой в составе: | ДСУ | 1 шт. |
| 1.1 Блок скважинный ДСУ-БС | ВГТР.416722.005 | 1 шт. |
| 1.2 Блок наземный ДСУ-БН | ВГТР.416759.003 | 1 шт. |
| 1.3 Персональный компьютер Notebook* | - | 1 шт. |
| 1.4 Комплект соединительных кабелей | 1 шт. | |
| 2 Комплект ЗИП | 1 шт. | |
| 3 Программа технологическая ДСУ«dsu.exe» | 643.34067566.00002-01 34 01 ПО | 1 экз. |
| 4 Руководство по эксплуатации | ВГТР.416723.001 РЭ | 1 экз. |
| 5 Паспорт | ВГТР.416723.001 ПС | 1 экз. |
| 6 Методика поверки | ВГТР.416723.001 МП | 1 экз. |
| * Поставляется по согласованию с Заказчиком | ||
приведены в «Дальномеры скважинные ультразвуковые ДСУ. Руководство по эксплуатации. ВГТР.416723.001 РЭ, раздел 2.3.
Приказ Росстандарта № 2831 от 29.12.2018 «Об утверждении Государственной поверочной схемы для координатно-временных измерений»
ГОСТ 26116-84 Аппаратура геофизическая скважинная. Общие технические условия ТУ 26.51.12-013-34067566-20 Дальномеры скважинные ультразвуковые ДСУ. Технические условия
| Зарегистрировано поверок | 11 |
| Поверителей | 1 |
| Актуальность данных | 21.11.2024 |
