Государственный реестр средств измерений

Адгезиметры гидравлические типа "push off" Elcometer, 81898-21

81898-21
Адгезиметры гидравлические типа «push off» Elcometer предназначены для измерений усилия, необходимого для отрыва нанесенных покрытий от материала основания.
Карточка СИ
Номер в госреестре 81898-21
Наименование СИ Адгезиметры гидравлические типа "push off"
Обозначение типа СИ Elcometer
Изготовитель Elcometer Limited, Великобритания
Год регистрации 2021
Срок свидетельства 31.05.2026
МПИ (интервал между поверками) 2 года
Стоимость поверки Узнать стоимость
Описание типа скачать
Методика поверки скачать

Назначение

Адгезиметры гидравлические типа «push off» Elcometer предназначены для измерений усилия, необходимого для отрыва нанесенных покрытий от материала основания.

Описание

Адгезиметры гидравлические типа «push off» Elcometer (далее - адгезиметры) являются приборами разрушающего контроля, позволяющими измерять усилие, необходимое для отрыва нанесенного покрытия (лакокрасочного, изоляционного, порошкового и т.п.) от материала основания.

Принцип работы адгезиметров основан на измерении усилия, требуемого для отрыва участка покрытия от материала основания. К измеряемому покрытию при помощи адгезива прикрепляется тестовый элемент (упор) из комплекта поставки (покрытие может обрезаться вокруг тестового элемента, если это предписано стандартом или методикой выполнения измерений). В отверстие в центре тестового элемента помещается шток прибора, а тестовый элемент зажимается быстроразъемной соединительной муфтой. При вращении рукоятки регулировки по часовой стрелке шток под давлением упирается в основание и пытается отделить покрытие с приклеенным тестовым элементом от поверхности основания. Одновременно с вращением ручки регулировки на манометре показывается уровень давления на тестовый элемент.

Когда величина прилагаемого усилия превышает степень адгезии покрытия, тестовый элемент и покрытие отделяются от основания. Во время проведения измерений на индикаторе регистрируется максимальное гидравлическое давление, которое является эквивалентом степени адгезии покрытия к основанию.

Конструктивно адгезиметры состоят из штока, соединительной муфты, рукоятки регулировки уровня давления и манометра, объединенных в едином корпусе. Механизм регулировки уровня давления выполнен в виде рукоятки для вращения рукой.

Адгезиметры выпускаются в трех модификациях F108—1D, F108—2D и F508-D, отличающихся диапазоном и погрешностью измерений, а также типом манометра. Индекс F обозначает адгезиметры в линейке производителя. Модификации с индексом 1 имеют стрелочный манометр, с индексом 2 цифровой. Индекс D означает комплектование прибора щипцами с подогревом.

Адгезиметры применяются при измерении адгезии по методикам в соответствии с требованиями стандартных методов испытаний по ГОСТ 32299-2013, ГОСТ 28574-2014.

На корпуса адгезиметров наносится следующая информация: для F108—1D - модификация и серийный номер нанесены на левую боковую поверхность корпуса прибора методом лазерной гравировки, наименование производителя - на корпус манометра методом трафаретной печати;

для F108—2D -серийный номер наносится на лицевую поверхность корпуса прибора методом лазерной гравировки, наименование производителя - на корпус цифрового манометра методом трафаретной печати;

для F508-D - модификация и серийный номер нанесены на заднюю поверхность корпуса прибора методом лазерной гравировки, наименование производителя - на корпус цифрового манометра методом трафаретной печати.

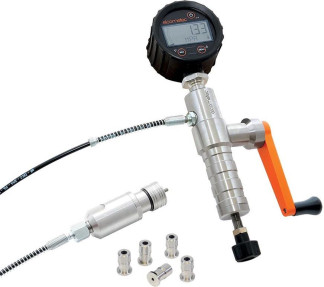

Нанесение знака поверки на адгезиметр не предусмотрено. Общий вид адгезиметров приведен на рисунках 1 и 2.

Программное обеспечение

Адгезиметры имеют встроенное программное обеспечение (ПО), записываемое во внутреннюю память. ПО служит для отображения на дисплее манометра результатов измерений и выполнения настройки параметров измерений. ПО не разделено на метрологически значимую и незначимую части.

Программное обеспечение является неизменным, средства для программирования или изменения метрологически значимых функций отсутствуют.

Влияние программного обеспечения не приводит к выходу метрологических характеристик адгезиметров за пределы допускаемых значений.

Уровень защиты программного обеспечения «низкий» в соответствии с Р 50.2.077 - 2014.

Таблица 1 - Идентификационные данные программного обеспечения

Идентификационные данные (признаки)

Значение

Идентификационное наименование ПО

IDENT

Номер версии (идентификационный номер) ПО

не ниже 1.04.03

Цифровой идентификатор ПО

-

Технические характеристики

Таблица 2 - Метрологические характеристики

Наименование характеристики

Значение

Диапазон измерений усилия отрыва, МПа

-    модификации F108---1D, F108---2D

-    модификация F508-D

от 2 до 18 от 2 до 25

Пределы допускаемой абсолютной погрешности измерений усилия отрыва, МПа

-    модификация F108—1D

-    модификация F508-D

±1,0

±0,4

Пределы допускаемой погрешности измерений усилия отрыва модификацией F108---2D:

-    абсолютной, в диапазоне измерений от 2 до 13 МПа включ., МПа

-    относительной, в диапазоне измерений св. 13 до 18 МПа, %

±0,4

±3,0

Таблица 3 - Основные технические характеристики

Наименование характеристики

Значение для модификаций:

F108---1D, F108---2D

F508-D

Габаритные размеры, мм, не более

- длина

530

290

- ширина

180

138

- высота

90

85

Диаметр упора, мм

- внешний

19,4

- внутренний

3,7

Масса, кг, не более

1,5

1,8

Параметры питания (2 батареи типа АА):

- напряжение постоянного тока, В

1,2

Условия эксплуатации:

- температура окружающей среды, °С

от -10 до +60

- относительная влажность, %, не более

от 40 до 80

Знак утверждения типа

наносится типографским способом на титульный лист руководства по эксплуатации и в виде наклейки на корпус цифрового или циферблатного манометра согласно рисункам 1 и 2.

Комплектность

Таблица 4 - Комплектность средства измерений

Наименование

Обозначение

Количество

Адгезиметр гидравлический типа «push off» Elcometer

F108---1D,

F108---2D,

F508-D

1 шт. (модификация по заказу)

Цианоакрилатный адгезив

-

1 тюбик

Щипцы с подогревом

-

1 шт. (по заказу)

Инструмент для очистки тестового элемента

-

1 шт.

Батареи (установлены в цифровой манометр, только для модификаций F108---2D , F508-D)

тип АА

2 шт.

Чемодан для переноски

1 шт.

Тестовые элементы (упоры)

-

5 шт.

Заглушки для тестового элемента

-

5 шт.

Руководство по эксплуатации

1 экз.

Сведения о методах измерений

Сведения о методике измерения приведены в РЭ в разделе «Подготовка прибора к тестированию», «Проведение тестирования».

Нормативные документы

Техническая документация изготовителя фирмы Elcometer Limited
