| Номер в госреестре | 81901-21 |
| Наименование СИ | Спектрометры эмиссионные с индуктивно-связанной плазмой ICP-OES |
| Обозначение типа СИ | Agilent модели 5800 и 5900 |
| Изготовитель | "Agilent Technologies Bayan Lepas Free", Малайзия |
| Год регистрации | 2021 |
| Срок свидетельства | 31.05.2026 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Спектрометры эмиссионные с индуктивно-связанной плазмой ICP-OES Agilent модели 5800 и 5900 (далее - спектрометры) предназначены для измерения массовой концентрации элементов в водных растворах, природных и сточных водах, продуктах питания, почвах, металлах и их сплавах, геологических пробах, рудах, концентратах, нефти, нефтепродуктах и отработанных смазочных маслах в соответствии с аттестованными методами (методиками) измерений.
Принцип действия спектрометров основан на регистрации спектров определяемых элементов при попадании аэрозоля пробы в источник индуктивно-связанной плазмы, измерении интенсивности спектральных линий атомов и ионов и определении массовой концентрации элементов при помощи градуировочных характеристик.
Спектрометры состоят из источника возбуждения спектров, который обеспечивает различные варианты наблюдения плазмы, полихроматора для разложения излучения в спектр, детектора на основе CCD матрицы, обеспечивающего регистрацию всего спектра одновременно или набора выделенных спектральных линий и блока электроники.
Спектрометры обеспечивают одновременное измерение обычных и гидридобразующих элементов включая As, Se и Hg, исключая переключение режимов работы спектрометра и сокращая общее время анализа. Спектрометр имеет возможность выбора методов коррекции фона от традиционного вне пика до уникального способа встроенной коррекции фона.
Спектрометры выпускаются в следующих модификациях: 5800 и 5900, которые отличаются методами обзора плазмы.
Модель Agilent ICP-OES 5900 осуществляет режим SVDV (SVDV Mode) - синхронное аксиальное и радиальное наблюдение плазмы.
Модели Agilent ICP-OES 5800 и 5900 осуществляет режим VDV (VDV Mode) -последовательное аксиальное и радиальное наблюдение плазмы, режим RV (RV Mode) -радиальное наблюдение плазмы

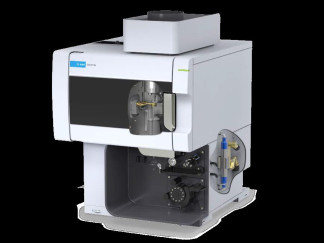

Общий вид спектрометров представлен на рисунке 1.
Схема пломбировки от несанкционированного доступа, обозначение места нанесения знака поверки представлены на рисунке 2.
Пломбирование спектрометров от несанкционированного доступа не предусмотрено. Знак поверки наносится на корпус спектрометра в соответствии с рисунком 2 по заявлению владельца средства измерений или лица, представившего его на поверку.
Спектрометры оснащены автономным ПО ICP Expert. Все ПО является метрологически значимым и выполняет функции управления спектрометрами, установки режимов работы спектрометров, обработки и хранения результатов измерений, построения градуировочных графиков, проведения диагностических тестов спектрометров.
Уровень защиты программного обеспечения «средний» в соответствии с Р 50.2.077-2014.
Таблица 1 - Идентификационные данные программного обеспечения
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | ICP Expert. |
| Номер версии (идентификационный номер) ПО, не ниже | 7.5.X.Y |
| Цифровой идентификатор ПО | - |
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение |
| Уровень выходного сигнала по раствору бария с | |
| концентрацией 5 мг/л на длине волны 493,408 нм, не ниже | 5,0105 |
| - режим радиального обзора | |
| - режим осевого обзора | 2,5106 |
| Относительное СКО выходного сигнала, %, не более | |
| - режим радиального обзора | 1,0 |
| - режим осевого обзора | 0,5 |
| Пределы обнаружения, мкг/дм3, не более | |
| - цинк режим осевого обзора | 0,15 |
| - цинк режим радиального обзора | 0,25 |
| - медь режим осевого обзора | 0,35 |
| - медь режим радиального обзора | 1,50 |
| - барий режим осевого обзора | 0,05 |
| - барий режим радиального обзора | 0,05 |
| Пределы допускаемой относительной погрешности измерений массовой концентрации элементов, % | ±3* |
| * При измерении массовой концентрации элементов 1,0 мг/л | |
Таблица 3 - Основные технические характеристики
| Наименование характеристики | Значение |
| Спектральный диапазон, нм | от 167 до 785 |
| Спектральное разрешение, пм, не более: | |
| - на длине волны 213,875 (цинк) | 8 |
| - на длине волны 327,395 (медь) | 12 |
| - на длине волны 614,171 (барий) | 26 |
| Параметры электрического питания: | |
| - напряжение переменного тока, В | от 220 до 240 |
| - частота переменного тока, Г ц | от 49 до 51 |
| Потребляемая мощность, ВА, не более | 2900 |
| Габаритные размеры, мм, не более: | |
| - длина | 887 |
| - ширина | 740 |
| - высота | 625 |
| Масса, кг, не более | 90 |
| Наработка на отказ, ч., не менее | 10000 |
| Средний срок службы, лет | 8 |
| Условия эксплуатации: | |
| - температура окружающей среды, °С | от +17 до +35 |
| - относительная влажность воздуха, %, не более | 80 |
| - атмосферное давление, кПа | от 70 до 106 |
наносится на титульный лист Руководства по эксплуатации типографским способом. Комплектность средства измерений
Таблица 4 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Спектрометр эмиссионный с индуктивно-связанной плазмой ICP-OES Agilent модели 5800 или 5900 | - | 1шт. |
| Методика поверки | МП 038.Д4-20 | 1 экз. |
| Руководство по эксплуатации | - | 1 экз. |
| Охладитель | - | 1 шт. |
| Система подачи проб * | - | 1 шт. |
| * По требованию заказчика | ||
приведены в руководстве по эксплуатации «Спектрометры эмиссионные с индуктивно -связанной плазмой ICP-OES Agilent модели 5800 и 5900» (п. 4).
Техническая документация фирмы «Agilent Technologies Bayan Lepas Free», Малайзия.
| Зарегистрировано поверок | 89 |
| Поверителей | 25 |
| Актуальность данных | 21.11.2024 |
