| Номер в госреестре | 81902-21 |
| Наименование СИ | Система измерений количества и показателей качества нефти (СИКН) ЗМТ |
| Изготовитель | Акционерное общество "Самотлорнефтегаз" (АО "Самотлорнефтегаз"), г. Нижневартовск, ХМАО-Югра |
| Год регистрации | 2021 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Система измерений количества и показателей качества нефти (СИКН) ЗМТ (далее -СИКН) предназначена для измерения массового расхода (массы) нефти.
Принцип действия СИКН основан на прямом методе динамических измерений с помощью преобразователей массового расхода жидкости. Выходные сигналы преобразователей расхода, давления, температуры, плотности, объемной доли воды в нефти по линиям связи поступают в систему обработки информации, которая принимает информацию и производит вычисление массы и показателей качества нефти по реализованному в ней алгоритму.
Конструктивно СИКН представляет собой единичный экземпляр измерительной системы, спроектированной и смонтированной для конкретного объекта из компонентов серийного производства. В состав СИКН входит:
1) Блок измерительных линий (БИЛ), состоящий из двух измерительных линий (одной рабочей, одной контрольно-резервной).
2) Блок измерений показателей качества нефти (БИК), предназначенный для измерения показателей качества нефти.
3) Система сбора и обработки информации (СОИ), предназначенная для сбора и обработки информации, поступающей от измерительных преобразователей, а также для вычислений, индикации и регистрации результатов измерений.
4) Блок трубопоршневой поверочной установки (ТПУ), предназначенный для проведения поверки и контроля метрологических характеристик преобразователей массового расхода.
В составе СИКН функционально выделены измерительные каналы (ИК) массового расхода, определение метрологических характеристик которых осуществляется комплектным методом при поверке СИКН.
Таблица 1 - Состав СИКН
| Наименование и тип средства измерений | Регистрационный номер в Федеральном информационном фонде по обеспечению единства измерений |
| 1 | 2 |
| Блок измерительных линий | |
| Счетчики-расходомеры массовые Micro Motion мод. CMF 200 | 13425-01 |
| Преобразователи измерительные Rosemount 3144Р | 56381-14 |
| Термопреобразователи сопротивления Rosemount 0065 | 53211-13 |
| Преобразователи давления измерительные 2088 | 16825-08 |
| 1 | 2 |
| Блок измерений показателей качества нефти | |
| Преобразователи плотности жидкости измерительные 7835 | 15644-01 |
| Влагомеры нефти поточные УДВН-1пм | 14557-05 |
| Преобразователи температуры Метран-280 мод. Метран-286 | 23410-06 |
| Преобразователи давления измерительные 2088 | 16825-02 |
| Ротаметры Н 250 | 19712-02 |
| Система обработки информации | |
| Комплексы измерительно-вычислительные ОКТОПУС-Л (OCTOPUS-L) | 43239-09 |
| Блок трубопоршневой поверочной установки | |
| Установка трубопоршневая Сапфир М | 23520-02 |
| Преобразователи измерительные Rosemount 3144P | 56381-14 |
| Термопреобразователи сопротивления платиновые серии 65 | 22257-05 |
| Преобразователи измерительные Сапфир-22М мод. Сапфир-22М-Ех-ДИ | 11964-91 |
В состав СИКН входят показывающие средства измерений давления и температуры нефти утвержденных типов.
СИКН обеспечивает выполнение следующих функций:
- измерение массового расхода нефти через СИКН;
- автоматическое вычисление массы «брутто» нефти;
- автоматизированное вычисление массы «нетто» нефти;
- автоматическое измерение технологических параметров (температуры и давления);
- автоматическое измерение показателей качества нефти (плотности и массовой доли воды в нефти);
- отображение (индикацию), регистрацию и архивирование результатов измерений;
- поверку преобразователей массового расхода на месте эксплуатации без прекращения учётных операций;
- контроль метрологических характеристик преобразователей массового расхода, преобразователя плотности и поточного влагомера на месте эксплуатации без прекращения ТКО;
- отбор объединённой пробы нефти по ГОСТ 2517-2012;
- получения 2- часовых, сменных, суточных и месячных отчётов, актов приёма-сдачи нефти, паспортов качества и журналов регистрации показаний средств измерений с выводом данных на дисплей и на печатающее устройство;
- дистанционное управление запорной арматурой;
- контроль герметичности запорной арматуры, влияющей на результат измерений по
СИКН.

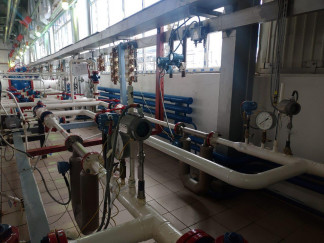

Общий вид СИКН представлен на рисунке 1.
Пломбирование средств измерений, находящихся в составе системы измерений количества и показателей качества нефти (СИКН) ЗМТ осуществляется согласно требований их описаний типа и МИ 3002-2006.
СИКН имеет программное обеспечение (далее - ПО), представленное встроенным прикладным ПО комплекса измерительно-вычислительного ОКТОПУС-Л (OCTOPUS-L) и ПО «Rate АРМ оператора УУН». Идентификационные данные программного обеспечения приведены в таблице 2.
Уровень защиты программного обеспечения «средний» в соответствии с Р 50.2.077-2014.
Таблица 2 - Идентификационные данные программного обеспечения
| Идентификационные данные (признаки) | ИВК ОКТОПУС-Л | АРМ оператора «Rate АРМ оператора УУН |
| Идентификационное наименование ПО | Formula.o | |
| Номер версии (идентификационный номер) ПО | 6.05 | 2.3.1.1 |
| Цифровой идентификатор ПО | DFA87DAC | B6D270DB |
| Алгоритм вычисления цифрового идентификатора | CRC32 | |
Таблица 3 - Состав и основные метрологические характеристики измерительных каналов
| Номер ИК | Наименование ИК | Коли чество ИК | Состав ИК | Диапазон измерений, т/ч | Пределы допускаемой относительной погрешности, % | |
| Первичные измеритель ные преобразова тели | Вторичная часть | |||||
| 1, 2 | ИК массового расхода нефти | 2 | Счетчики-расходомеры массовые Micro Motion мод. CMF 200 | Комплексы измерительно вычислительные ОКТОПУС-Л (OCTOPUS-L) | от 12,3 до 38,0 | ±0,25 |
| Примечание - пределы допускаемой относительной погрешности нормированы при использовании измерительной линии в качестве рабочей. | ||||||
Таблица 4 - Метрологические характеристики
| Наименование характеристики | Значение |
| Диапазон массового расхода, т/ч | от 12,3 до 38,0 |
| Пределы допускаемой относительной погрешности: - массы брутто нефти, % - массы нетто нефти, % | ±0,25 ±0,35 |
Таблица 5 - Основные технические характеристики
| Наименование характеристики | Значение |
| Количество измерительных линий | 2 (1 рабочая, 1 контрольно-резервная) |
| Измеряемая среда | нефть по ГОСТ Р 51858-2002 |
| Характеристики измеряемой среды: - температура, °С - давление, МПа - плотность при температуре +20 °С, кг/м3 - массовая доля воды в нефти, %, не более - массовая доля механических примесей, %, не более - массовая концентрация хлористых солей, мг/дм3, не более - давление насыщенных паров, кПа, не более - содержание свободного газа | от +10 до +40 от 0,3 до 1,0 от 770 до 890 0,5 0,05 300 66,7 не допускается |
| Режим работы | непрерывный |
| Режим работы ТПУ | периодический |
| Температура окружающего воздуха, °С: - для первичных измерительных преобразователей - для ИВК и АРМ оператора | от +4 до +40 от +15 до +25 |
наносится на титульный лист инструкции по эксплуатации СИКН типографским способом.
Комплектность СИКН представлена в таблице 6.
Таблица 6 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Система измерений количества и показателей качества нефти (СИКН) ЗМТ | 1 экз. | |
| Инструкция по эксплуатации системы измерений количества и показателей качества нефти (СИКН) ЗМТ | 1 экз. | |
| ГСИ. Система измерений количества и показателей качества нефти (СИКН) ЗМТ. Методика поверки | ВЯ.10.1704083.00 МП | 1 экз. |
«Инструкция. Масса нефти. Методика измерений системой измерений количества и показателей качества нефти (СИКН) ЗМТ», свидетельство об аттестации методики (метода) измерений № 1535/01.00248-2014/2020 от 05.10.2020 г.
Нормативные документы, устанавливающие требования к системе измерений количества и показателей качества нефти (СИКН) ЗМТ
Приказ Росстандарта от 07.02.2018 № 256 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости».
