| Номер в госреестре | 81911-21 |
| Наименование СИ | Резервуары вертикальные стальные цилиндрические |
| Обозначение типа СИ | РВС-200, РВС-400, РВС-1000, РВС-2000 |
| Изготовитель | Публичное акционерное общество Нефтегазовая компания "РуссНефть" (ПАО НК "РуссНефть"), г. Москва |
| Год регистрации | 2021 |
| МПИ (интервал между поверками) | 5 лет |
| Описание типа | скачать |
| Методика поверки | скачать |
Резервуары стальные вертикальные цилиндрические РВС-200, РВС-400, РВС-1000, РВС-2000 (далее - резервуары) предназначены для измерений объема, а также приема, хранения и отпуска нефтепродуктов.
Принцип действия резервуаров стальных вертикальных цилиндрических РВС-200, РВС-400, РВС-1000, РВС-2000 основан на измерении объема нефтепродуктов в зависимости от уровня его наполнения.
Резервуары стальные вертикальные цилиндрические РВС-200, РВС-400, РВС-1000, РВС-2000 представляют собой горизонтальные сварные сосуды. Резервуары оснащены, необходимыми техническими устройствами для проведения операций по приему, хранению и отпуску нефтепродуктов: приемо-раздаточными патрубками с запорной арматурой; механическим дыхательным клапаном; патрубком слива подтоварной воды. Резервуары оснащены молниезащитой, защитой от статического электричества и вторичных проявлений молний. Установка резервуаров РВС-200, РВС-400, РВС-1000, РВС-2000- наземная. Месторасположение и заводские номера резервуаров указаны в таблице 1.
Таблица 1 - Месторасположение резервуаров
| № п/п | Наименование резервуара | Наименование резервуара и заводской номер |
| 1 | Саратовский филиал ПАО НК «РуссНефть» ОСО Алексеевского месторождения, сбора, подготовки и транспортировки углеводородов (Саратовская область, Энгельсский район) | РВС-200 зав.№1 |
| 2 | Саратовский филиал ПАО НК «РуссНефть» ОСО Звездного месторождения, сбора, подготовки и транспортировки углеводородов (Саратовская область, Энгельсский район) | РВС-400 зав.№№ 1, 2 |
| 3 | Саратовский филиал ПАО НК «РуссНефть» ОСО Урицкого месторождения, сбора, подготовки и транспортировки углеводородов (Саратовская область, Лысогорский район) | РВС-1000 зав.№1 |
| 4 | Саратовский филиал ПАО НК «РуссНефть» ОСО Грязнушинского месторождения, сбора, подготовки и транспортировки углеводородов (Саратовская область, Энгельсский район) | РВС-1000 зав.№4 |
| 5 | Саратовский филиал ПАО НК «РуссНефть» ОСО Соколовогорского месторождения, сбора, подготовки и транспортировки углеводородов (Саратовская область, Саратовский район) | РВС-2000 зав№8 |

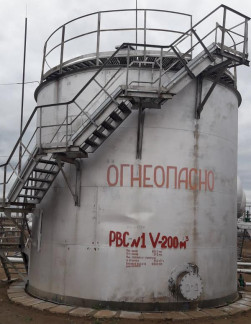

Общий вид резервуаров вертикальных цилиндрических РВС-200, РВС-400, РВС-1000, РВС-2000 представлен на рисунках 1, 2, 3, 4.
Пломбирование резервуаров стальных вертикальных цилиндрических РВС-200, РВС-400, РВС-1000, РВС-2000 не предусмотрено.
Знак поверки наносится на свидетельство о поверке и в градуировочной таблице в месте подписи поверителя.
отсутствует
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение |
| Номинальная вместимость, м3 | 200, 400, 1000, 2000 |
| Пределы допускаемой относительной погрешности определения вместимости, % | ± 0,20 |
Таблица 3 - Основные технические характеристики
| Наименование характеристики | Значение |
| Условия эксплуатации: - температура окружающего воздуха, °С | от - 40 до + 50 |
| Средний срок службы, лет, не менее | 30 |
наносится на титульный лист паспорта резервуара методом печати.
Таблица 4 - Комплектность резервуара
| Наименование | Обозначение | Количество |
| Резервуар стальной вертикальный цилиндрический | РВС-200 (РВС-400, РВС-1000, РВС-2000) | 1 шт. |
| Технический паспорт | 1 экз. | |
| Градуировочная таблица | 1 экз. |
Рекомендация. ГСИ. «Масса светлых нефтепродуктов. Методика выполнения измерений в стальных резервуарах системами измерительными «СТРУНА». Регистрационный № ФР.1.29.2007.03731.
Нормативные документы, устанавливающие требования к резервуарам стальным вертикальным цилиндрическим РВС-200, РВС-400, РВС-1000, РВС-2000
Приказ Росстандарта № 256 от 07.02.2018 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости».
| Зарегистрировано поверок | 3 |
| Поверителей | 1 |
| Актуальность данных | 21.11.2024 |
