| Номер в госреестре | 81913-21 |
| Наименование СИ | Резервуары стальные вертикальные цилиндрические |
| Обозначение типа СИ | РВС-200, РВС-1000, РВС-1400, РВС- 2000, РВС-3000, РВС-5000 |
| Изготовитель | Акционерное общество "Чукотснаб" (АО "Чукотснаб), Чукотский автономный округ, г. Анадырь |
| Год регистрации | 2021 |
| МПИ (интервал между поверками) | 5 лет |
| Описание типа | скачать |
| Методика поверки | скачать |
Резервуары стальные вертикальные цилиндрические РВС-200, РВС-1000, РВС-1400, РВС-2000, РВС-3000, РВС-5000 (далее - резервуары) предназначены для измерений объема, а также приема, хранения и отпуска нефти и нефтепродуктов.
Принцип действия резервуаров стальных вертикальных цилиндрических РВС-200, РВС-1000, РВС-1400, РВС-2000, РВС-3000, РВС-5000 основан на измерение объема нефти и нефтепродуктов в зависимости от уровня его наполнения.
Резервуары стальные вертикальные цилиндрические РВС-200, РВС-1000, РВС-1400, РВС-2000, РВС-3000, РВС-5000 представляют собой вертикальные сварные (полистовое исполнение) сосуды с плоским днищем. Основанием является гидрофобный слой из битумно -песчаной смеси. Резервуары снабжены люками-лазами и штуцерами. Резервуары имеют стационарную крышу. Резервуары снабжены лестницей для доступа на крышу. Резервуары оснащены, необходимыми техническими устройствами для проведения операций по приему, хранению и отпуску нефтепродуктов: приемо-раздаточными патрубками с запорной арматурой, хлопушками с боковым управлением и перепускным устройством уравнивания давления на хлопушку; механическим дыхательным и гидравлическим предохранительным клапанами; устройством для отбора проб и подтоварной воды; прибором для замера уровня; противопожарным оборудованием. Резервуары оснащены молниезащитой, защитой от статического электричества и вторичных проявлений молний. Установка резервуаров -наземная.
Резервуары стальные вертикальные цилиндрические РВС-200, РВС-1000, РВС-1400, РВС-2000, РВС-3000, РВС-5000 распложены в резервуарных парках Акционерного общества «Чукотснаб» (АО «Чукотснаб»). Расположение указано в таблице 1.
Таблица 1 - Местонахождения средств измерений
| Заводской номер резервуара | Местонахождение |
| Резервуары стальные вертикальные цилиндрические РВС-200 | |
| 9 | АО «Чукотснаб» Чукотский АО, Билибинский район, г. Билибино, склад ГСМ «Дымный» |
| 5 | АО «Чукотснаб» Чукотский АО, Анадырьский район, с. Марково, перевал база/Яры |
| Заводской номер резервуара | Местонахождение |
| Резервуа | )ы стальные вертикальные цилиндрические РВС-1000 |
| 1 | АО «Чукотснаб» Чукотский АО, Анадырьский район, с. Марково, перевал база/Яры |
| 3, 6 | АО «Чукотснаб» Чукотский АО, г. Анадырь, ул. Кооперативная |
| 5 | АО «Чукотснаб» Чукотский АО, Билибинский район, г. Билибино, склад ГСМ «Дымный» |
| Резервуа | )ы стальные вертикальные цилиндрические РВС-1400 |
| 18 | АО «Чукотснаб» Чукотский АО, Анадырьский район, п. Угольные копи, мыс Обсервации |
| Резервуа | )ы стальные вертикальные цилиндрические РВС-2000 |
| 1, 5 | АО «Чукотснаб» Чукотский АО, г. Анадырь, ул. Кооперативная |
| 27 | АО «Чукотснаб» Чукотский АО, Анадырьский район, п. Угольные копи, мыс Обсервации |
| Резервуа | )ы стальные вертикальные цилиндрические РВС-3000 |
| 2, 4 | АО «Чукотснаб» Чукотский АО, Билибинский район, г. Билибино, склад ГСМ «Дымный» |
| 40, 53, 54, 55 | АО «Чукотснаб» Чукотский АО, Чаунский район, г. Певек, нефтебаза |
| Резервуа | )ы стальные вертикальные цилиндрические РВС-5000 |
| 1, 3, 9 | АО «Чукотснаб» Чукотский АО, Билибинский район, с. Анюйск, |

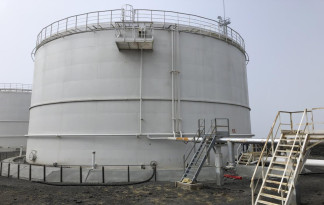

Общий вид резервуаров приведен на рисунке 1.
Нанесение знака поверки на средство измерений не предусмотрено.
Пломбирование резервуаров стальных вертикальных цилиндрических РВС-200, РВС-1000, РВС-1400, РВС-2000, РВС-3000, РВС-5000 не предусмотрено.
отсутствует
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение | |
| Номинальная вместимость, м3 | 200 1000 1400 2000 3000 | 5000 |
| Пределы допускаемой относительной погрешности определения вместимости, % | ± 0,2 | ± 0,1 |
Таблица 3 - Основные технические характеристики
| Наименование характеристики | Значение |
| Условия эксплуатации: - температура окружающего воздуха, оС | от - 40 до + 50 |
| Средний срок службы, лет, не менее | 30 |
наносится на титульный лист паспорта резервуара методом печати. Комплектность средства измерений
Таблица 4- Комплектность резервуара
| Наименование | Обозначение | Количество |
| Резервуар стальной вертикальный цилиндрический | РВС-200 (РВС-1000, РВС-1400, РВС-2000, РВС-3000, РВС-5000) | 1 шт. |
| Паспорт | 1 экз. | |
| Градуировочная таблица | 1 экз. |
Рекомендация «ГСИ. Масса нефти и нефтепродуктов. МВИ косвенным методом статических измерений с применением резервуаров РВС и РГС» регистрационный № ФР.1.29.2010.07371
Нормативные, устанавливающие требования к резервуарам стальным вертикальным цилиндрическим РВС-200, РВС-1000, РВС-1400, РВС-2000, РВС-3000, РВС-5000
Приказ Росстандарта № 256 от 07.02.2018 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости»
| Зарегистрировано поверок | 23 |
| Поверителей | 1 |
| Актуальность данных | 17.11.2024 |
