| Номер в госреестре | 81915-21 |
| Наименование СИ | Резервуары горизонтальные стальные цилиндрические |
| Обозначение типа СИ | РГС-200 |
| Изготовитель | Акционерное общество "Рузаевский завод химического машиностроения" (АО "Рузхиммаш"), Республика Мордовия, г. Рузаевка. |
| Год регистрации | 2021 |
| МПИ (интервал между поверками) | 5 лет |
| Описание типа | скачать |
| Методика поверки | скачать |
Резервуары горизонтальные стальные цилиндрические РГС-200 (далее - резервуары) предназначены для измерения объема, а также приема, хранения и отпуска нефти и нефтепродуктов.
Принцип действия резервуаров основан на заполнении их нефтепродуктом до определенного уровня, соответствующего объему согласно градуировочным таблицам резервуаров.
Резервуары представляют стальные горизонтальные конструкции цилиндрической формы со сферическими днищами.
Тип размещения резервуаров - наземный.
Резервуары оборудованы дыхательным и предохранительным клапанами, люком замерным для эксплуатации и приемо-раздаточными патрубками для приема и отпуска нефти и нефтепродукта.
Резервуары горизонтальные стальные цилиндрические РГС-200 расположены на территории Астраханского ГПЗ - филиала ООО «Газпром переработка» по адресу Астраханская обл., Красноярский район, Муниципальное образование «Джанайский сельсовет».

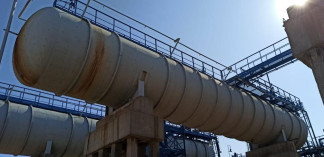

Общий вид резервуаров горизонтальных стальных цилиндрических РГС-200 зав.№№ 11155-1, 11155-2, 11155-3, 11155-4, 11155-5, 11155-6, 11155-7, 11155-8, 11155-9, 11155-10, 11155-11, 11155-12, 11155-13, 11155-14, 11155-15, 11155-16, 11155-17, 11155-18, 11155-19, 11155-20, 11155-21, 11155-22, 11155-23, 11155-24, 11155-25, 11155-26, 11155-27, 11155-28, 11155-29, 11155-30, 11155-31, 11155-32, 11155-33, 11155-34, 11155-35, 11155-36, 11155-37, 11155-38, 11155-39, 11155-40, 11155-41, 11155-42, 11155-43, 11155-44, 11155-45, 11155-46, 11155-47,11155-48, 11155-49, 11155-50, 12059 представлены на рисунке 1.
Пломбирование резервуаров горизонтальных стальных цилиндрических РГС-200 не предусмотрено.
Знак поверки наносится на свидетельства о поверке и градуировочные таблицы.
отсутствует
Таблица 1 - Метрологические и технические характеристики
| Наименование характеристики | Значение |
| Тип резервуара | РГС-200 |
| Номинальная вместимость, м3 | 200 |
| Пределы допускаемой относительной погрешности определения вместимости резервуара (геометрический метод), % | ±0,25 |
| Средний срок службы, лет, не менее | 20 |
| Условия эксплуатации: - температура окружающей среды, °С - атмосферное давление, кПа | от - 37 до + 45 от 84,0 до 106,7 |
наносится на титульные листы паспортов типографским способом. Комплектность средства измерений
Таблица 2 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Резервуар горизонтальный стальной цилиндрический | РГС-200 | 1 шт. |
| Паспорт на резервуар | - | 1 экз. |
| Градуировочная таблица | - | 1 экз. |
приведены в разделе 11 паспорта.
Нормативные документы, устанавливающие требования к резервуарам горизонтальным стальным цилиндрическим РГС-200
ГОСТ 17032-2010 «Резервуары стальные горизонтальные для нефтепродуктов. Технические условия»
