| Номер в госреестре | 81927-21 |
| Наименование СИ | Резервуары вертикальные стальные цилиндрические с понтоном |
| Обозначение типа СИ | РВСп-2000 |
| Изготовитель | Акционерное общество "Самарский резервуарный завод" (АО "СРЗ"), г. Самара |
| Год регистрации | 2021 |
| МПИ (интервал между поверками) | 5 лет |
| Описание типа | скачать |
| Методика поверки | скачать |
Резервуары вертикальные стальные цилиндрические с понтоном РВСп-2000 (далее -резервуары) предназначены для измерения объема и хранения нефти и нефтепродуктов при проведении учета количества энергетических ресурсов.
Резервуары вертикальные стальные цилиндрические с понтоном номинальной вместимостью 2000 м3 (РВСп-2000) представляют собой сварную стальную конструкцию, состоящую из цилиндрической стенки, днища, крыши резервуара, понтона и оборудования, обеспечивающего их эксплуатацию.
Принцип действия резервуаров основан на измерении объема и хранения нефти и нефтепродуктов при проведении учета количества энергетических ресурсов в соответствии с градуировочной таблицей.
Вариант установки резервуаров - наземный.
Место расположения резервуаров - резервуарный парк АО «ПРОМСФЕРА», нефтеналивной комплекс ООО «Тихорецк - Нафта», Краснодарский край, Тихорецкий район, пос. Парковый, Промзона 35.
В конструкции резервуаров вертикальных стальных цилиндрических с понтоном РВСп-2000 отсутствуют элементы настройки и регулировки, несанкционированный доступ к которым может оказать влияние на их метрологические характеристики.
Заводские номера резервуаров и буквенно-цифровые обозначения типа, идентифицирующие каждый экземпляр, наносится в места доступные для чтения на внешние стенки резервуаров методом окрашивания с использованием трафаретов.
Нанесение знака поверки на средство измерений не предусмотрено.

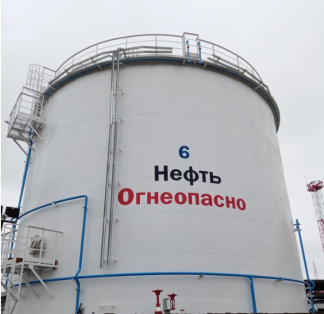

Фотографии общего вида резервуаров вертикальных стальных цилиндрических с понтоном РВСп-2000 представлены на рисунке 1 и рисунке 2.
Пломбирование резервуаров вертикальных стальных цилиндрических с понтоном РВСп-2000 заводской номер 6 и РВСп-2000 заводской номер 7 не предусмотрено.
Таблица 1 - Метрологические характеристики резервуаров вертикальных стальных цилиндрических с понтоном РВСп-2000_
| Наименование характеристики | Значение характеристики | |
| РВСп-2000 № 6 | РВСп-2000 № 7 | |
| Номинальная вместимость (номинальный объём) резервуара, м3 | 2000 | 2000 |
| Пределы допускаемой относительной погрешности определения вместимости резервуара, % (геометрический метод) | ±0,2 | ±0,2 |
Таблица 2 - Основные технические характеристики резервуаров вертикальных стальных цилиндрических с понтоном РВСп-2000_
| Наименование характеристики | Значение характеристики | |
| РВСп-2000 № 6 | РВСп-2000 № 7 | |
| Внутренний диаметр резервуара, мм | 15180 | 15180 |
| Высота стенки резервуара, мм | 11920 | 11920 |
| Температура рабочей среды, °С | от -30 до + 50 | от -30 до + 50 |
| Средний срок службы резервуара (не менее), лет | 30 | 30 |
наносится на титульные листы паспортов типографским способом. Комплектность средств измерения
Таблица 3 - Комплектность резервуара вертикального стального цилиндрического с понтоном РВСп-2000 заводской номер 6___
| Наименование | Обозначение | Количество |
| Резервуар вертикальный стальной цилиндрический с понтоном заводской № 6 | РВСп-2000 | 1 шт. |
| Паспорт резервуара вертикального стального цилиндрического с понтоном (РВСп-2000) заводской № 6 | - | 1 шт. |
| Градуировочная таблица резервуара вертикального стального цилиндрического с понтоном РВСп-2000 заводской № 6. | - | 2 шт. |
Таблица 4 - Комплектность резервуара вертикального стального цилиндрического с понтоном РВСп-2000 заводской номер 7_
| Наименование | Обозначение | Количество |
| Резервуар вертикальный стальной цилиндрический с понтоном заводской № 7 | РВСп-2000 | 1 шт. |
| Паспорт резервуара вертикального стального цилиндрического с понтоном (РВСп-2000) заводской № 7 | - | 1 шт. |
| Градуировочная таблица испытания резервуара вертикального стального цилиндрического с понтоном РВСп-2000 заводской № 7. | - | 2 шт. |
ФР.1.29.2018.32050 «ГСИ. Масса нефти. Методика измерений косвенным методом статических измерений в вертикальных стальных резервуарах».
Нормативные документы, устанавливающие требования к резервуарам вертикальным стальным цилиндрическим с понтоном РВСп-2000
Приказ Росстандарта от 7 февраля 2018 г. № 256 «Об утверждении государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости»
ГОСТ 8.570-2000 Государственная система обеспечения единства измерений. Резервуары стальные вертикальные цилиндрические. Методика поверки
