| Номер в госреестре | 81928-21 |
| Наименование СИ | Наборы калибровочные мер массы, длины в области измерений координат центра масс и момента инерции |
| Обозначение типа СИ | НКМ-6ГС-60, НКМ-50 |
| Изготовитель | Федеральное государственное унитарное предприятие "Центральный аэрогидродинамический институт имени профессора Н.Е. Жуковского" (ФГУП "ЦАГИ"), Московская обл., г. Жуковский |
| Год регистрации | 2021 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Наборы калибровочные мер массы, длины в области измерений координат центра масс и момента инерции (далее - наборы) предназначены для воспроизведения массы, координат центра масс в трехмерной ортогональной системе координат OXYZ и трех моментов инерции изделия относительно центральных ортогональных осей O'X', O'Y', O'Z', полученных параллельным переносом осей ОХ, OY и OZ в центр масс изделия. Наборы применяют для определения и контроля метрологических характеристик установок многокомпонентных для аэродинамических весов (градуировочных и калибровочных стендов) и стендов для измерений массы, координат центра масс и моментов инерции.
Принцип действия наборов основан на пропорциональности веса меры и ее массы, а также на известных соотношениях между геометрическими размерами твердого однородного тела и его характеристиками геометрии масс: положением центра масс и моментами инерции.
Масса каждой меры набора определяется через известную массу эталонной гири и измеренное отношение весов (масс) эталонной гири и этой меры.
Координаты центра масс каждой меры набора определяются исходя из объема конечных частей правильной геометрической формы, на которые можно условно разделить меру, и расположения их центра масс, рассчитанных на основании измерений геометрических размеров мер.
Моменты инерции каждой меры определяются исходя из плотности меры, объема конечных частей правильной геометрической формы, на которые можно условно разделить меру, и расположения их центра масс, рассчитанных на основании измерений геометрических размеров мер. Плотность меры определяется исходя из ее массы и объема.
Наборы имеют модульную конструкцию и конструктивно состоят из эталонных мер и крепежных элементов к ним. Эталонные меры трех типов - сегмент, диск и гиря, представляют собой меры массы, длины в области измерений координат центра масс и момента инерции и воспроизводят единицы соответствующих величин. Эталонные меры собираются в комплекты, а стандартные комплекты - в конфигурации, воспроизводящие другие значения соответствующих величин. Состав стандартных комплектов эталонных мер указывается в их эксплуатационной документации.
В наборах центральный модуль разборный, собирается из нескольких эталонных мер, крепится в центре измерительной платформы контролируемого стенда и обеспечивает смещение центра масс вдоль вертикальной оси, а боковые модули собираются в наборы, крепятся на измерительной платформе контролируемого стенда на определенном расстоянии от его центра и обеспечивают смещение центра масс центрального модуля вдоль горизонтальных осей. Одновременно со смещением центра масс центрального модуля изменяются масса и моменты инерции собранной конфигурации набора.
Наборы имеют модификации НКМ-6ГС-60 и НКМ-50, которые отличаются диапазонами воспроизведения единиц физических величин.
Модификация НКМ-50 предназначена для определения и контроля метрологических характеристик только стендов для измерений массы, координат центра масс и моментов инерции.
Модификация НКМ-6ГС-60 предназначена для определения и контроля метрологических характеристик стендов для измерений массы, координат центра масс и моментов инерции и установок многокомпонентных для аэродинамических весов. Модификация НКМ-6ГС-60 имеет возможность размещения эталонных мер на тягах контролируемой установки на определенном расстоянии от оси вращения, задавая при этом нагрузку, пропорциональную их массе (силу), либо нагрузку, пропорциональную их массе и этому расстоянию (момент силы).

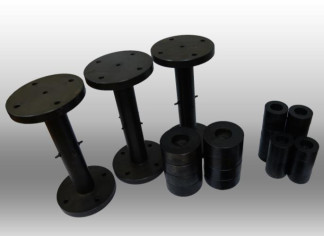

Общий вид наборов приведен на рисунке 1.
а) Набор НКМ-6ГС-60 б) Набор НКМ-50
Рисунок 1 - Общий вид наборов
Пломбирование наборов калибровочных мер массы, длины в области измерений координат центра масс и момента инерции НКМ-6ГС-60, НКМ-50 не предусмотрено. Заводские номера наносятся непосредственно на каждую эталонную меру и крепежный элемент наборов. Знак поверки наносится на свидетельство о поверке и в паспорт.
Программное обеспечение отсутствует.
Диапазон и пределы допускаемой погрешности воспроизведения массы наборов указаны в таблице 1, диапазон и пределы допускаемой погрешности воспроизведения координат центра масс - в таблице 2, диапазон и пределы допускаемой погрешности воспроизведения моментов инерции - в таблице 3, общие технические характеристики наборов - в таблице 4.
Таблица 1 - Диапазон и пределы допускаемой погрешности воспроизведения массы
| Модификация | Диапазон воспроизведения массы, кг | Пределы допускаемой абсолютной погрешности, г |
| НКМ-6ГС-60 | от 25,5 до 4346,5 | ±5 • m • 10 2, где m - воспроизводимая масса, кг |
| НКМ-50 | от 1 до 57 кг |
Таблица 2 - Диапазон и пределы допускаемой погрешности воспроизведения координат центра масс
| Модификация | Диапазон воспроизведения вертикальной координаты центра масс, мм | Пределы допускаемой абсолютной погрешности, мм |
| НКМ-6ГС-60 | от 114 до 300 включ. | ±0,3 |
| св. 300 до 2500 включ. | ±0,5 | |
| св. 2500 до 3285 включ. | ±1,0 | |
| НКМ-50 | от 13 до 300 включ. | ±0,3 |
| св. 300 до 555 включ. | ±0,5 | |
| Таблица 3 - Диапазон и пределы допускаемой погрешности моментов инерции | воспроизведения центральных | |
| Модификация | Диапазон воспроизведения центрального момента инерции, кг-м2 | Пределы допускаемой относительной погрешности, % |
| НКМ-6ГС-60 | от 4 до 2991 | 0,5 |
| НКМ-50 | от 0,15 до 7,4 | 0,5 |
Таблица 4 - Основные технические характеристики
| Наименование характеристики | Значение | |
| НКМ-6ГС-60 | НКМ-50 | |
| Максимальная высота конфигурации, собранной из мер, входящих в состав набора, мм | 5735 | 1058 |
| Минимальное расстояние в горизонтальной плоскости между центрами наборов гирь (дисков) и центром набора сегментов в единой конфигурации, мм | 1300 | 300 |
| Максимальная масса конфигурации, собранной из мер, входящих в состав набора, кг | 4346,5 | 57 |
| Условия эксплуатации наборов: Температура окружающей среды, °С Относительная влажность, % | от +18 до +22 от 30 до 80 | |
| Средний срок службы, лет | 10 | |
наносится на титульные листы эксплуатационных документов типографским способом.
Таблица 5_
| Наименование | Обозначение | Количество | |
| Набор калибровочный мер массы, длины в области измерений координат центра масс и момента инерции | НКМ-6ГС-60 | НКМ-50 | 1 шт. |
| Паспорт | 1111.000.00 ПС | 1616.000.100 ПС | 1 экз. |
| Этикетки на составные части | ПТХН. 1709.200.100 ЭТ; 1111.000.01 ЭТ - 1111.000.04 ЭТ 1111.000.06 ЭТ; 1111.000.07 ЭТ; 1111.000.11 ЭТ - 1111.000.17 ЭТ | 1616.100.02 ЭТ -1616.100.11 ЭТ | 1 компл. |
| Руководство по эксплуатации | 1111.000.00 РЭ | 1616.000.100 РЭ | 1 экз. |
| Методика поверки | МП 4.28.013-2020 | 1 экз. | |
приведены в разделе «Использование по назначению» руководства по эксплуатации.
Локальная поверочная схема для средств измерений массы, координат центра масс и момента инерции, утвержденная ФГУП «ЦАГИ» 27.10.2014 (в ред. от 10.08.2020)
Техническая документация предприятия-изготовителя
| Зарегистрировано поверок | 8 |
| Поверителей | 1 |
| Актуальность данных | 17.11.2024 |
