| Номер в госреестре | 81929-21 |
| Наименование СИ | Трансформаторы тока |
| Обозначение типа СИ | LNC, LN, MCT |
| Изготовитель | ABB Xiamen Low Voltage Equipment Company Limited, Китай |
| Год регистрации | 2021 |
| Срок свидетельства | 28.05.2026 |
| МПИ (интервал между поверками) | 4 года |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |
| Методика поверки | скачать |
Трансформаторы тока LNC, LN, MCT (далее по тексту - трансформаторы тока) предназначены для передачи сигнала измерительной информации приборам измерения, защиты, автоматики, сигнализации и управления в электрических цепях переменного тока частотой 50 Гц.
Принцип действия трансформаторов тока основан на явлении электромагнитной индукции.
Конструкция трансформаторов представляет собой кольцевой магнитопровод с первичной и вторичной обмотками, заключенный в пластмассовый изолирующий корпус. В качестве первичной обмотки трансформаторов используется шина или кабель. Выводы вторичной обмотки подключены к клеммным зажимам, закрепленным на корпусе трансформаторов.
Для предотвращения несанкционированного доступа к вторичным обмоткам пластмассовый корпус трансформаторов тока выполнен из двух частей, крепящихся неразборным клепанным соединением с исключением возможности доступа внутрь трансформатора к вторичной обмотке.
К данному типу трансформаторов тока относятся трансформаторы следующих модификаций: LNC2A, LNC2, LNC2C, LNC3, LNC3C, LN3, LN4A, LN4C, LN5A, LN5C, LN7A, MCT105.10, MCT105.38, MCT127.10, MCT129.10, MCTE6, которые различаются метрологическими характеристиками, габаритными размерами и массой.
Нанесение знака поверки на трансформатор не предусмотрено.

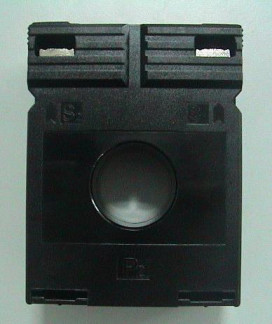

Общий вид трансформаторов тока и схема пломбировки от несанкционированного доступа приведены на рисунке 1.
Рисунок 1 - Общий вид средства измерений и схема пломбировки от несанкционированного доступа
отсутствует.
Таблица 1 - Метрологические характеристики_
| Наименование характеристики | Значение |
| Номинальное напряжение, кВ | 0,66 |
| Наибольшее рабочее напряжение, кВ | 0,72 |
| Номинальный первичный ток Iihom, А | 5, 10, 20, 30, 40, 50, 75, 80, 100, 150, 200, 250, 300, 400, 500, 600, 700, 750, 800, 1000, 1250, 1400, 1500, 1600, 2000, 2500, 3000, 3200, 4000, 5000, 6000 |
| Наибольший рабочий первичный ток lip А | по ГОСТ 7746-2015 (табл. 11) |
| Номинальный вторичный ток Ьном, А | 1; 5 |
| Номинальная частота, Гц | 50 |
| Класс точности вторичных обмоток | 0,2; 0,5; 1 |
| Номинальная вторичная нагрузка, В-А с коэффициентом мощности cos ф = 0,8 вторичных обмоток | 5; 10; 15; 20; 30; 40 |
| Номинальная вторичная нагрузка, В-А с коэффициентом мощности cos ф = 1 вторичных обмоток | 2,5 |
| Номинальный коэффициент безопасности приборов Кбном вторичных обмоток для измерений | 5, 10 |
Таблица 2 - Основные технические характеристики
| Наименование характеристики | Значение |
| Масса, кг, не более | 9 |
| Габаритные размеры, мм, не более (высотахдлинахширина) - LNC2A | 78x60x34 |
| - LNC2 | 78x60x35 |
| - LNC2C | 110x84x55 |
| - LNC3 | 78x60x35 |
| - LNC3C | 110x84x55 |
| - LN3 | 97x74.5x44 |
| - LN4A | 78x62x47 |
| - LN4C | 106x86x45 |
| - LN5A | 126x99x45 |
| - LN5C | 114x101x45 |
| - LN7A | 188x118x55 |
| - MCT105.10 | 168x124x60 |
| - MCT105.38 | 162x98x40 |
| - MCT127.10 | 202x178x60 |
| - MCT129.10 | 220x200x59 |
| - MCTE6 | 260x243x70 |
| Климатическое исполнение по ГОСТ 15150-69 | УХЛ3 |
наносится на титульный лист паспорта трансформатора тока типографским способом и на табличку трансформатора тока.
Таблица 3 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Трансформатор тока | LNC2A, LNC2, LNC2C, LNC3, LNC3C, LN3, LN4A, LN4C, LN5A, LN5C, LN7A, MCT105.10, MCT105.38, MCT127.10, MCT129.10, MCTE6 | 1 шт. |
| Паспорт | - | 1 экз. |
| Упаковочная коробка | - | 1 шт. |
приведены в паспорте, раздел «Общие сведения»
Приказ Росстандарта от 27.12.2018 № 2768 Об утверждении государственной поверочной схемы для средств измерений коэффициентов преобразования силы электрического тока
Техническая документация ABB Xiamen Low Voltage Equipment Company Limited, Китай
| Зарегистрировано поверок | 27 |
| Поверителей | 1 |
| Актуальность данных | 27.09.2024 |
