| Номер в госреестре | 81933-21 |
| Наименование СИ | Трансформаторы тока |
| Обозначение типа СИ | ТБМО-110-УХЛ1, ТБМО-220 УХЛ1 |
| Изготовитель | Открытое акционерное общество "Раменский электротехнический завод "Энергия" (ОАО "РЭТЗ "Энергия"), г. Раменское Московской обл. |
| Год регистрации | 2021 |
| МПИ (интервал между поверками) | 4 года |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |
| Методика поверки | скачать |
Трансформаторы тока ТБМО-110-УХЛ1, ТБМО-220 УХЛ1 (далее по тексту -трансформаторы тока) предназначены для передачи сигнала измерительной информации приборам измерения, защиты, автоматики, сигнализации и управления в электрических установках переменного тока промышленной частоты.
Принцип действия трансформаторов тока основан на явлении электромагнитной индукции переменного тока. Ток первичной обмотки трансформаторов тока создает переменный магнитный поток в магнитопроводе, вследствие чего во вторичной обмотке создается ток, пропорциональный первичному току.
Трансформаторы тока - маслонаполненные с бумажной изоляцией, опорные. Трансформаторы тока имеют одноступенчатую конструкцию. Активная часть трансформаторов тока помещена в металлический корпус с трансформаторным маслом. На верху корпуса расположена изоляционная покрышка с компенсатором давления, обеспечивающим компенсацию температурных изменений объема масла и защиту внутренней изоляции от увлажнения. Компенсатор закрыт защитным колпаком с прорезью для визуального контроля уровня масла.
Первичная обмотка трансформаторов - цельносварная алюминиевая без переключателя числа витков. Вторичные обмотки выполнены из медного провода. Сердечники с обмотками размещены в металлическом корпусе, заполненном маслом. Выводы вторичной обмотки подключены к клеммам контактной коробки на корпусе трансформатора. Коробка пломбируется для предотвращения несанкционированного доступа. На корпусе трансформатора расположена табличка с техническими данными.
Трансформаторы тока изготовлены в двух модификациях ТБМО-110-УХЛ1 и ТБМО-220 УХЛ1, отличающихся значениями номинального напряжения.
К трансформаторам данного типа относятся трансформаторы тока модификации ТБМО-110-УХЛ1 заводской № 1496, 1914, 1948, 1904, 1170, 1174, 1187, 2839, 2942. 996, 981, 992, 1789, 435, 518, 575, 546, 596, 610, 548, 400, 447, 1591, 1592, 1526, 1584, 1607, 1534, 526, 536, 1239, 528, 529, 1229, 494, 492, 482, 490, 525, 514, 379, 390, 398, 391, 402, 382, 499, 520, 524, 1751, 1755, 1763, 1564, 1760, 1561, 1765 и модификации ТБМО-220 УХЛ1 заводской № 368, 389, 410, 409, 395, 405, 386, 428, 406, 643, 630, 631, 545, 555, 561, 548, 550, 551.

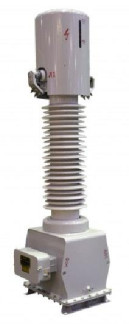

Общий вид средства измерений с указанием места пломбировки, места нанесения заводского номера приведены на рисунке 1.
Нанесение знака поверки на средство измерений не предусмотрено. Заводской номер в виде цифрового обозначения, состоящего из арабских цифр, нанесен гравированием на табличку в месте, указанном на рисунке 1.
отсутствует.
| Таблица 1.1 - Метрологические характе | ристики | ||
| Наименование характеристики | Значение | ||
| Модификация трансформатора | ТБМО-110-УХЛ1 | ТБМ0-110-УХЛ1 | ТБМ0-110-УХЛ1 |
| Заводской номер | 1496, 1914, 1948, 1904 | 1170, 1174, 1187 | 2839, 2942. 996, 981, 992, 1789 |
| Номинальное напряжение, кВ | 110 | 110 | 110 |
| Номинальный первичный ток 11ном, А | 600 | 400 | 300 |
| Номинальный вторичный ток Ьном, А | 1 | 1 | 1 |
| Класс точности вторичных обмоток для измерений и учета по ГОСТ 7746-2015 | 0,2S | 0,2S | 0,2S |
| Номинальная вторичная нагрузка, В-А | 2 | 2 | 2 |
| Номинальная частота йюм, Гц | 50 | 50 | 50 |
Таблица 1.2 - Метрологические характеристики
| Наименование характеристики | Значение | ||
| Модификация трансформатора | ТБМО-110-УХЛ1 | ТБМО-110-УХЛ1 | ТБМО-110-УХЛ1 |
| Заводской номер | 435, 518, 575, 546, 596, 610, 548, 400, 447, 1591, 1592, 1526, 1584, 1607, 1534 | 526, 536, 1239, 528, 529, 1229, 494, 492, 482, 490, 525, 514, 379, 390, 398, 391, 402, 382, 499, 520, 524,1751 | 1755,1763,1564, 1760, 1561, 1765 |
| Номинальное напряжение, кВ | 110 | 110 | 110 |
| Номинальный первичный ток 11ном, А | 200 | 100 | 75 |
| Номинальный вторичный ток Ьном, А | 1 | 1 | 1 |
| Класс точности вторичных обмоток для измерений и учета по ГОСТ 7746-2015 | 0,2S | 0,2S | 0,2S |
| Номинальная вторичная нагрузка, В-А | 2 | 2 | 2 |
| Номинальная частота йюм, Гц | 50 | 50 | 50 |
| Таблица 1.3 - Метрологические характе | ристики | |
| Наименование характеристики | Значение | |
| Модификация трансформатора | ТБМО-220 УХЛ1 | ТБМО-220 УХЛ1 |
| Заводской номер | 368, 389, 410, 409, 395, 405, 386, 428, 406 | 643, 630, 631, 545, 555, 561, 548, 550, 551 |
| Номинальное напряжение, кВ | 220 | 220 |
| Номинальный первичный ток Ьном, А | 500 | 100 |
| Номинальный вторичный ток Ьном, А | 1 | 1 |
| Класс точности вторичных обмоток для измерений и учета по ГОСТ 7746-2015 | 0,2S | 0,2S |
| Номинальная вторичная нагрузка, В-А | 2 | 2 |
| Номинальная частота йюм, Гц | 50 | 50 |
Таблица 2 - Основные технические характеристики
| Наименование характеристики | Значение |
| Условия эксплуатации: - температура окружающей среды, °С | от -60 до +40 |
Нанесение знака утверждения типа на трансформаторы тока не предусмотрено. Знак утверждения типа наносится на титульный лист паспорта трансформатора тока типографским способом.
Таблица 3 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Трансформатор тока | ТБМО-110-УХЛ1 | 1 шт. |
| Трансформатор тока | ТБМО-220 УХЛ1 | 1 шт. |
| Паспорт | ТБМО-110-УХЛ1 | 1 экз. |
| Паспорт | ТБМО-220 УХЛ1 | 1 экз. |
приведены в разделе «Общие сведения» паспорта трансформатора тока.
Техническая документация изготовителя
Испытательный центр
Федеральное бюджетное учреждение «Г осударственный региональный центр стандартизации, метрологии и испытаний в г. Москве и Московской области» (ФБУ «Ростест-Москва»)
Адрес: 117418, г. Москва, Нахимовский проспект, д.31 Телефон: +7 (495) 544-00-00, +7 (499) 129-19-11 Факс: +7 (499) 124-99-96 Web-сайт: www.rostest.ru E-mail: info@rostest.ru
Регистрационный номер RA.RU.310639 в Реестре аккредитованных лиц в области обеспечения единства измерений Росаккредитации
