| Номер в госреестре | 81937-21 |
| Наименование СИ | Преобразователи (датчики) давления измерительные |
| Обозначение типа СИ | EJX |
| Изготовитель | "Yokogawa Electric Corporation", Япония |
| Год регистрации | 2021 |
| МПИ (интервал между поверками) | 5 лет |
| Описание типа | скачать |
| Методика поверки | скачать |
Преобразователи (датчики) давления измерительные EJX предназначены для непрерывных измерений избыточного давления, разности давлений жидкости, газа или пара и преобразований в унифицированный электрический выходной сигнал постоянного тока и/или цифровой сигнал для передачи по протоколу HART.
Принцип действия преобразователей (датчиков) давления измерительных EJX основан на резонансно-частотном методе преобразования давления. Чувствительный элемент выполнен на базе монокристалла кремния.
Преобразователи (датчики) давления измерительные EJX состоят из кремниевого резонансно-частотного преобразователя, электронного блока и корпуса. Сенсор состоит из измерительного блока и платы аналого-цифрового преобразователя.
Преобразователи (датчики) давления измерительные EJX выпущены в следующих модификациях: 110А, 118А, 430А, 438А, 530А.
Модификация 110А предназначена для измерения разности давлений.
Модификация 118А предназначена для измерения разности давлений и имеет разделительную мембрану.
Модификации 430А, 530А предназначены для измерения избыточного давления.
Модификация 438А предназначена для измерения избыточного давления и имеет разделительную мембрану.
Разделительная мембрана предназначена для защиты от попадания рабочей среды непосредственно в чувствительный элемент, которая подсоединяется с помощью капиллярной трубки, заполненной специальной жидкостью.
Преобразователи (датчики) давления измерительные EJX имеют исполнение с жидкокристаллическим дисплеем. Верхний предел измерений (ВПИ) зависит от применяемого кремниевого резонансно-частотного преобразователя.

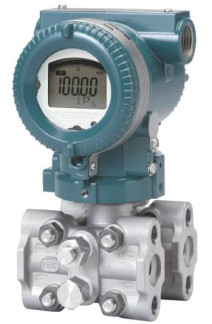

Общий вид преобразователей (датчиков) давления измерительных EJX представлен на рисунке 1.
Пломбирование преобразователей (датчиков) давления измерительных EJX не предусмотрено. Знак поверки наносится на свидетельство о поверке преобразователя (датчика) давления измерительного EJX.
Преобразователи (датчики) давления измерительные EJX имеют встроенное программное обеспечение (далее - ПО). ПО предназначено для обработки измерительной информации, индикации результатов измерений, формирования выходных сигналов, настройки и проведения диагностики. Вычисление цифрового идентификатора не предусмотрено. Для защиты от несанкционированного доступа к ПО имеется программная защита с помощью введения пароля через интерфейс HART.
Уровень защиты ПО «средний» в соответствии с Р 50.2.077-2014.
Таблица 1 - Идентификационные данные ПО
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | Software |
| Номер версии ПО | не ниже 2.03 |
| Цифровой идентификатор ПО | - |
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение |
| Верхний предел измерений (ВПИ) разности давлений модификаций 110А, 118А, кПа | 10; 100; 500* |
| Верхний предел измерений (ВПИ) избыточного давления модификаций 430А, 438А, МПа | 0,5; 3,5; 16,0* |
| Верхний предел измерений (ВПИ) избыточного давления модификации 530А, МПа | 2; 10* |
| Диапазон измерений настроенный (шкала) | приведен в паспорте |
| Пределы допускаемой основной приведенной погрешности от настроенного диапазона измерений, %: - модификации 110А, 430А, 530А - модификации 118А, 438А | ±0,25 ±0,50 |
| Наименование характеристики | Значение |
| Пределы допускаемой дополнительной погрешности от влияния изменения температуры окружающего воздуха на 28 °С, %: - модификация 110А - модификация 118А - модификация 430А - модификация 438А - модификация 530А | 0,04 % от шкалы +0,0125 % от ВПИ 0,25 % от шкалы +0,06 % от ВПИ 0,04 % от шкалы +0,0125 % от ВПИ 0,5 % от шкалы +0,025 % от ВПИ 0,15 % от шкалы +0,15 % от ВПИ |
| Нормальные условия измерений: - температура окружающей среды, °С - относительная влажность, % - атмосферное давление, кПа | от +21 до +25 до 95 при температуре +35°С от 84,0 до 106,7 |
| * Верхний предел измерений (ВПИ) зависит от исполнения (применяемой капсулы). | |
Таблица 3 - Основные технические характеристики
| Наименование характеристики | Значение |
| Выходной сигнал | аналоговый от 4 до 20 мА, цифровой (протокол HART) |
| Напряжение питания постоянного тока, В | от 10,5 до 42,0 |
| Потребляемая мощность, Вт, не более | 1 |
| Габаритные размеры (без учета разделительных мембран, фланцевой части, монтажных кронштейнов), мм, не более: - высота - ширина - длина | 194 95 110 |
| Масса (без учета разделительных мембран и монтажных кронштейнов), кг, не более | 3,2 |
| Условия эксплуатации: - температура окружающей среды, °С - относительная влажность, % - атмосферное давление, кПа | от -40 до +60, от -30 до +60* до 95 при температуре +35 °С от 84,0 до 106,7 |
| Средняя наработка на отказ, ч | 180000 |
| Средний срок службы, лет | 20 |
| * Исполнение с жидкокристаллическим дисплеем. | |
нанесен на титульный лист паспорта типографским способом. Комплектность средства измерений
Таблица 4 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Преобразователи (датчики) давления измерительные EJX, заводские номера: 91PC12696, 91PC12697, 91PC12699, 91PC12701, 91PC12700, 91PC12708, 91PC12727, 91PC12724, 91PC12718, 91PC12698, 91PC12714, 91PC12705, 91PC12722, 91PC12720, 91PC12706, 91PC12719, 91PC12721, 91PC12723, | EJXm^ EJX1^, EJX430^ EJX438^ EJX530А | 55 шт. |
| Наименование | Обозначение | Количество | |||
| 91PC12725, | 91PC12693, | 91PC12677, | 91PC12717, | ||
| 91PC12716, | 91PC12715, | 91PC12683, | 91PC12709, | ||
| 91PC12711, | 91PC12765, | 91PC12681, | 91PC12680, | ||
| 91JC10348, | 91JC10349, | 91JC10352, | 91JC10353, | ||
| 91JC10350, | 91JC10351, | 91JC10354, | 91JC10355, | ||
| 91KB03637, | 91KB03640, | 91PC12728, | 91L100423, | ||
| 91L100424, | 91K115838, | 91KB03648, | 91PC12712, | ||
| 91РС12702, | 91РС12694, | 91PC12769, | 91PC12749, | ||
| 91PC12713, | 91R201377, | 91PC12710, | 91PC12682, | ||
| 91PC12673 | |||||
| Паспорт | - | 1 экз. | |||
| Методика поверки | МП 3009/1-311229-2020 | 1 экз. | |||
Приведены в разделе «Основные сведения об изделии» паспорта.
Нормативные документы, устанавливающие требования к преобразователю (датчику) давления измерительному E JX
ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия
Приказ Росстандарта от 29 июня 2018 г. № 1339 «Об утверждении государственной поверочной схемы для средств измерений избыточного давления до 4000 МПа»
Приказ Росстандарта от 01 октября 2018 г. № 2091 «Об утверждении государственной поверочной схемы для средств измерений силы постоянного электрического тока в диапазоне от 1-10"16 до 100 А»
Техническая документация фирмы-изготовителя «Yokogawa Electric Corporation»
| Зарегистрировано поверок | 114 |
| Поверителей | 10 |
| Актуальность данных | 17.11.2024 |
