Микровеберметры МК-7Э, 81940-21

81940-21
Микровеберметры МК-7Э предназначены для измерений полного магнитного потока.
Карточка СИ
Номер в госреестре 81940-21
Наименование СИ Микровеберметры
Обозначение типа СИ МК-7Э
Изготовитель Акционерное общество "Научно-производственное объединение "ИНТРОТЕСТ" (АО "НПО "ИНТРОТЕСТ"), г. Екатеринбург
Год регистрации 2021
Срок свидетельства 18.06.2026
МПИ (интервал между поверками) 1 год
Описание типа скачать
Методика поверки скачать

Назначение

Микровеберметры МК-7Э предназначены для измерений полного магнитного потока.

Описание

Принцип действия микровеберметра основан на аналоговом интегрировании электродвижущей силы индукции в измерительной обмотке при изменении полного магнитного потока, сцепленного с ее витками.

Микровеберметр состоит из электронного блока, который выполнен в компактном пластмассовом корпусе, и подключаемого к нему блока питания.

Электронный блок содержит:

-    аналоговый интегратор напряжения;

-    микроконтроллер с подключенным к нему модулем энергонезависимой памяти, предназначенной для хранения информации о текущих настройках микровеберметра, настройках и результатах измерений, сохраненных пользователем;

-    клавиатуру, предназначенную для ввода информации;

-    символьный жидкокристаллический индикатор, предназначенный для отображения реализуемых функций, параметров измерений, результатов измерений и вычислений.

Общий вид микровеберметра представлен на рисунке 1.

й ■ й

О

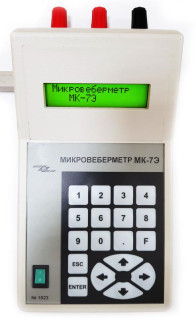

Рисунок 1 - Общий вид электронного блока микровеберметра

Внешний вид микровеберметра может отличаться от приведенного на рисунке 1 типом клемм, выключателя питания и символьного жидкокристаллического индикатора.

Схема пломбировки от несанкционированного доступа представлена на рисунке 2. Защитные наклейки наклеиваются на боковые стороны корпуса электронного блока, в месте соединения двух половин корпуса.

При вводе перед началом измерения параметров измерительной обмотки, детали (магнита) измеренное значение полного магнитного потока может быть пересчитано в значение магнитного потока, магнитной индукции в измерительной обмотке, остаточной индукции детали или магнитного момента магнита.

Знак поверки наносится на свидетельство о поверке.

Программное обеспечение

Электронный блок микровеберметра содержит микроконтроллер, программное обеспечение (далее - ПО) которого предназначено для реализации функций управления микровеберметром, цифровой обработки информации и представления результатов измерений. Идентификационные данные встроенного ПО микроконтроллера приведены в таблице 1.

Таблица 1 - Идентификационные данные программного обеспечения

Идентификационные данные (признаки)

Значение

Идентификационное наименование ПО

МК-7Э

Номер версии (идентификационный номер) ПО

не ниже 0.6.0.3

В комплекте микровеберметра поставляется внешнее ПО «MK7E» для компьютера под управлением операционной системы семейства Windows. Данное ПО предназначено для загрузки результатов измерений, сохраненных в энергонезависимой памяти электронного блока микровеберметра, в память компьютера.

Уровень защиты ПО микровеберметра и измерительной информации от непреднамеренных и преднамеренных изменений «высокий» в соответствии с Р 50.2.077-2014.

Технические характеристики

Таблица 2 - Метрологические характеристики

Наименование характеристики

Значение

Диапазон измерений полного магнитного потока, мкВб: - для Входа 1

от 5 до 25000

Диапазон показаний полного магнитного потока, мкВб:

-    для Входа 1

-    для Входа 2

от 0 до 25000 от 0 до 5000000

Пределы допускаемой относительной погрешности измерений полного магнитного потока, %, в диапазоне

-    от 5 до 10 мкВб включ.

-    св. 10 до 100 мкВб включ.

-    св. 100 до 25000 мкВб включ.

±5

±2,5

±1,5

Максимальное активное сопротивление измерительной обмотки, подключенной ко Входу 1, при включенной компенсации влияния сопротивления нагрузки, кОм

5

Таблица 3 - Основные технические характеристики

Наименование характеристики

Значение

Параметры электрического питания:

-    напряжение сети переменного тока, В;

-    напряжение питания на выходе блока питания, подключенного к сети переменного тока напряжением 220 В (50 Гц), В

220 ± 22 5 ± 0,25

Потребляемая мощность, Вт, не более

2

Габаритные размеры электронного блока, мм, не более

-    длина

-    ширина

-    высота

214

106

59

Масса электронного блока, кг, не более

0,4

Условия эксплуатации:

-    температура окружающего воздуха, оС

-    относительная влажность воздуха, %, не более

-    атмосферное давление, кПа

от +15 до +30 80 (без конденсации) от 84,0 до 106,7

Знак утверждения типа

наносится на переднюю панель электронного блока микровеберметра и на титульный лист руководства по эксплуатации РЭ 26.51.43.019.20872624.2018 типографским методом.

Комплектность

Таблица 4 - Комплектность средства измерений

Наименование

Обозначение

Количество

Электронный блок

-

1 шт.

Блок питания

-

1 шт.

Носитель информации с ПО «MK7E»

-

1 шт.

Кабель связи с компьютером

-

1 шт.

Руководство по эксплуатации

26.51.43.019.20872624 РЭ

1 экз.

Методика поверки

26.51.43.019.20872624 МП

1 экз.

Сведения о методах измерений

приведены в разделе 3 руководства по эксплуатации 26.51.43.019.20872624 РЭ.

Нормативные документы

ГОСТ 8.030-2013 «ГСИ. Государственная поверочная схема для средств измерений магнитной индукции, магнитного потока, магнитного момента и градиента магнитной индукции»;

ТУ 26.51.43-019-20872624-2018 «Микровеберметры МК-7Э. Технические условия».

Зарегистрировано поверок 37
Поверителей 2
Актуальность данных 05.11.2024
81940-21
Номер в ГРСИ РФ:
81940-21
Производитель / заявитель:
Акционерное общество "Научно-производственное объединение "ИНТРОТЕСТ" (АО "НПО "ИНТРОТЕСТ"), г. Екатеринбург
Год регистрации:
2021
Cрок действия реестра:
18.06.2026
