Микротвердомер ZHV1-M, 81944-21

81944-21
Микротвердомер ZHV1-M (далее - микротвердомер) предназначен для измерений твердости металлов и сплавов по шкалам Виккерса в соответствии с ГОСТ Р ИСО 6507-1-2007.
Карточка СИ
Номер в госреестре 81944-21
Наименование СИ Микротвердомер
Обозначение типа СИ ZHV1-M
Изготовитель "Indentec Hardness Testing Machines Limited", Великобритания
Год регистрации 2021
МПИ (интервал между поверками) 1 год
Описание типа скачать
Методика поверки скачать

Назначение

Микротвердомер ZHV1-M (далее - микротвердомер) предназначен для измерений твердости металлов и сплавов по шкалам Виккерса в соответствии с ГОСТ Р ИСО 6507-1-2007.

Описание

Принцип действия микротвердомера основан на статическом вдавливании наконечника -алмазной пирамиды Виккерса, с последующим измерением длин диагоналей восстановленного отпечатка. На основе средней длины диагоналей отпечатка вычисляется твёрдость по Виккерсу.

Конструктивно микротвердомер состоит из устройства приложения нагрузки и измерительного устройства.

Микротвердомер поставляется с рабочим столиком для размещения образцов и револьверной головкой, которая обеспечивает установку в рабочее положение объективов и наконечника.

Микротвердомер укомплектован дисплеем, восьмикнопочной клавиатурой, одним алмазным наконечником (индентором) Виккерса и двумя объективами, обеспечивающими увеличение 100х и 40х. Освещение осуществляется лампой, которая расположена внутри микротвердомера.

Микротвердомер выполняет одиночные измерения. Позиционирование осуществляется вручную.

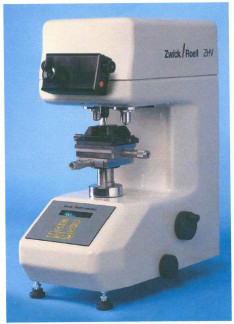

Общий вид микротвердомера и обозначение места нанесения знака утверждения типа представлен на рисунке 1.

Место

Пломбирование микротвердомера не предусмотрено.

Нанесение знака поверки на микротвердомер не предусмотрено.

Программное обеспечение

Микротвердомер имеет встроенное программное обеспечение (далее - ПО), которое используется для управления работой микротвердомера, а также для визуального отображения, хранения и статистической обработки результатов измерений.

Конструкция микротвердомера исключает возможность несанкционированного влияния на ПО и измерительную информацию.

Уровень защиты ПО «высокий» в соответствии с Р 50.2.077-2014.

Технические характеристики

Метрологические характеристики микротвердомера по испытательным нагрузкам приведены в таблице 1.

Таблица 1 - Метрологические характеристики микротвердомера по испытательным нагрузкам

Испытательные нагрузки, Н (кгс)

Пределы допускаемого отклонения испытательных нагрузок, %

0,490 (0,050); 0,981 (0,100)

±1,5

1,961 (0,200); 2,942 (0,300); 4,903 (0,500); 9,807 (1,000)

±1,0

Метрологические характеристики микротвердомера по шкалам Виккерса приведены в таблице 2.

Таблица 2 - Метрологические характеристики микротвердомера по шкалам Виккерса

Обозначение

шкал

Виккерса

Диапазоны измерений твёрдости, HV

от 75 до 1 25 включ.

св. 150 до 250 включ.

св. 250 до 350 включ.

св. 375 до 525 включ.

св.575 до 725 включ.

св.750 до 850 включ.

Пределы допускаемой абсолютной пог

решности микротвердомера, HV, (±)

HV0,05

8

16

20

48

58

64

HV0,1

6

12

18

40

50

52

HV0,2; HV0,3; HV0,5; HV1

4

8

12

36

46

48

Технические характеристики микротвердомера приведены в таблице 3.

Таблица 3 - Технические характеристики микротвердомера

Наименование характеристики

Значение

Параметры электрического питания:

- напряжение переменного тока, В

230

- частота переменного тока, Г ц

50/60

Габаритные размеры, мм, не более

- длина

450

- ширина

230

- высота

580

Рабочие условия эксплуатации:

- температура окружающего воздуха, °С

от +10 до +35

- относительная влажность окружающего воздуха, %,

не более

80

Масса, кг, не более

30

Знак утверждения типа

наносится на корпус микротвердомера в виде наклеиваемой плёнки.

Комплектность

Комплектность микротвердомера приведена в таблице 5.

Таблица 5 - Комплектность средства измерений

Наименование

Обозначение

Количество

Микротвердомер

ZHV1-M

1 шт.

Наконечник с алмазной пирамидой Виккерса

-

1 шт.

Рабочий столик

-

1 шт.

Коробка с принадлежностями

-

1 шт.

Инструкция по эксплуатации

-

1 экз.

Методика поверки

МП 01-4302-2-2020

1 экз.

Сведения о методах измерений

приведены в разделе «Измерение отпечатка» инструкции по эксплуатации микротвердомера.

Нормативные документы

ГОСТ Р ИСО 6507-1-2007 Металлы и сплавы. Измерение твердости по Виккерсу. Часть 1 Метод измерения

ГОСТ 8.063-2012 Государственная поверочная схема для средств измерений твёрдости металлов и сплавов по шкалам Виккерса

Зарегистрировано поверок 5
Поверителей 1
Актуальность данных 05.11.2024
81944-21
Номер в ГРСИ РФ:
81944-21
Производитель / заявитель:
"Indentec Hardness Testing Machines Limited", Великобритания
Год регистрации:
2021
