| Номер в госреестре | 81945-21 |
| Наименование СИ | Анализаторы содержания нефти и нефтепродуктов в воде |
| Обозначение типа СИ | ТЕХНОТОС |
| Изготовитель | "Inov8 SystemsLtd.", Великобритания |
| Год регистрации | 2021 |
| Срок свидетельства | 18.06.2026 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Анализаторы содержания нефти и нефтепродуктов в воде ТЕХНОТОС (далее -анализаторы) предназначены для измерения массовой концентрации нефти и нефтепродуктов в природной воде, морской воде, оборотной воде, паровом конденсате, сточных водах и попутно-добываемой и пластовой воде нефтедобычи.
Принцип действия анализаторов основан на измерении интенсивности флуоресценции анализируемой пробы при возбуждении лазерным источником, которая пропорциональна содержанию в ней ароматических углеводородов.
Анализаторы представляют собой стационарные приборы непрерывного действия, состоят из: проточной ячейки (для модификаций ТЕХНОТОС-С и ТЕХНОТОС-СВ), зонда (для модификаций ТЕХНОТОС-В и ТЕХНОТОС-ВВ), измерительного блока, включающего источник излучения (лазер с варьируемой длиной волны излучения от 250 до 410 нм) и систему регистрации (фотоприемника и спектрометра) с варьируемой длиной волны от 340 до 850 нм, блока обработки измерительной информации и управления с процессором и дисплеем, интегрированных в один корпус, в общепромышленном или взрывозащищённом исполнении.
Излучение от лазерного источника возбуждает флуоресценцию ароматических углеводородов, из состава нефтепродуктов в анализируемой среде, непрерывно протекающей через ячейку (для модификаций ТЕХНОТОС-С и ТЕХНОТОС-СВ), либо по технологическому трубопроводу с установленным зондом (для модификаций ТЕХНОТОС-В и ТЕХНОТОС-ВВ). Отклик от возбужденного излучения, полученный в системе регистрации, обрабатывается процессором анализатора и выводится на его дисплей.
Содержание нефти и нефтепродуктов также рассчитывается с помощью программного обеспечения в блоке обработки и управления по градуировочным графикам, заложенным в память или построенным с использованием градуировочных смесей, приготовленных на основе стандартных образцов раствора нефти и нефтепродуктов в водорастворимой матрице либо по рабочим растворам.
Анализаторы выпускаются в четырех модификациях, различающихся исполнением корпуса, способом установки и техническими характеристиками. Анализаторы модификаций модификаций ТЕХНОТОС-В и ТЕХНОТОС-ВВ устанавливаются непосредственно на трубопровод, анализаторы ТЕХНОТОС-С и ТЕХНОТОС-СВ - на байпасной линии.
Анализаторы модификаций ТЕХНОТОС-ВВ и ТЕХНОТОС-СВ выпускаются во взрывозащищенном исполнении.
Система регистрации анализатора выдерживает кратковременное понижение температуры до минус 20 °С. При возвращении температуры эксплуатации анализаторы полностью восстанавливают метрологические и технические характеристики.
В состав анализаторов входят системы внутреннего охлаждения и ультразвуковой очистки окна фотоприемника. Анализаторы могут дополнительно оснащаться обогреваемым чехлом.
Для передачи измерительной информации в автоматические системы управления, на персональный компьютер и другие периферийные устройства в анализаторах реализованы следующие выходы: 4-20 мА, Ethernet, USB и два программируемых реле сигнализации.
Опционально возможна передача данных по протоколу MODBUS через TCP/IP и по HART- протоколу.
Знак поверки в виде оттиска поверительного клейма наносится на свидетельство
о поверке. Пломбировка анализаторов не предусмотрена.
Общий вид анализаторов представлен на рисунке 1 (а - г).
а)
в) г)

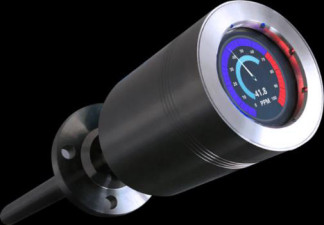

Рисунок 1 - Общий вид анализаторов содержания нефтепродуктов в воде модификаций ТЕХНОТОС-В (а), ТЕХНОТОС-ВВ (б), ТЕХНОТОС-С (в), ТЕХНОТОС-СВ (г)
Анализаторы оснащены встроенным программным обеспечением (далее - ПО), установленным при производстве и защищенным от изменения, предустановленным в процессе производства. Метрологически значимая часть ПО предназначена для управления, настройки, градуировки анализатора, идентификации типа нефти/нефтепродукта методом спектральной сверки, визуализации и архивирования режимов и результатов измерений. Конструкция анализаторов исключает возможность несанкционированного влияния на ПО и измерительную информацию.
Идентификационные данные ПО приведены в таблице 1.
Таблица 1 - Идентификационные данные ПО
| Идентификационные данные | Значение |
| Идентификационное наименование ПО | ТЕХНОТОС |
| Номер версии (идентификационный номер) ПО | не ниже 2.2.1.00000 |
| Цифровой идентификатор ПО | - |
Уровень защиты программного обеспечения «высокий» в соответствии с Р 50.2.077-2014.
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение |
| Диапазон измерений массовой концентрации нефти и нефтепродуктов в воде, мг/дм3 | от 0,1 до 10 000 |
| Диапазон показаний массовой концентрации нефти и нефтепродуктов в воде, мг/дм3 | от 0 до 20 000 |
| Пределы допускаемой относительной погрешности измерений массовой концентрации нефти и нефтепродуктов в воде, %, в поддиапазонах измерений, мг/дм3 от 0,1 до 1 включ. | ± 10 |
| св. 1 до 100 включ. | ± 5 |
| св. 100 до 10000 включ. | ± 3 |
Таблица 3 - Основные технические характеристики
| Наименование характеристики | Значение для модификации | |||
| ТЕХНОТОС- ВВ | ТЕХНОТОС- СВ | ТЕХНОТОС -В | ТЕХНОТОС -С | |
| Напряжение питания постоянного тока, В | 24 | |||
| Потребляемая мощность, ВА, не более - номинальная - в режиме максимального потребления | 20 144 | |||
| Масса, кг, не более | 25 | 25 | 10 | 15 |
| Габаритные размеры анализаторов, мм, не более: - высота - ширина - глубина | - | 381 268 183 | - | 300 350 152 |
| Габаритные размеры анализаторов, мм, не более: - длина зонда - диаметр корпуса | 5000 150 | - | 5000 150 | - |
| Условия эксплуатации: - температура окружающей среды, °С - температура анализируемой пробы, °С | от -20 до +60 от 0 до +200 | |||
| Маркировка взрывозащиты | 1 Ex d [op is T6 Gb] IIB T3 Gb X | - | - | |
| Средний срок службы, лет, не менее | 15 | |||
наносится на титульный лист Руководства по эксплуатации типографским способом и на маркировочную табличку, размещаемую на боковой поверхности анализатора.
Таблица 4 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| 1 Анализатор содержания нефти и нефтепродуктов в воде | ТЕХНОТОС-ВВ, ТЕХНОТОС-СВ, ТЕХНОТОС-В, ТЕХНОТОС-С | 1 шт. |
| 2 Набор принадлежностей | - | 1 шт. |
| 3 Руководство по эксплуатации | - | 1 экз. |
| 4 Методика поверки | МП 120-241-2020 | 1 экз. |
приведены в разделе 4.0 руководства по эксплуатации.
Техническая документация фирмы «Inov8 SystemsLtd.», Великобритания
| Зарегистрировано поверок | 31 |
| Поверителей | 3 |
| Актуальность данных | 21.11.2024 |
