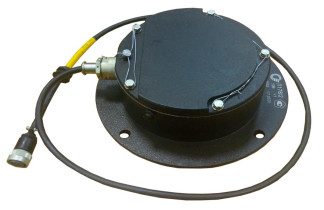

Датчики угла поворота Л178/2, Л178/3, 81950-21

Наименование характеристики

Значение

Угол поворота вала, соответствующий N-периодам выходного сигнала, °

8,57-N*

Пределы допускаемой абсолютной погрешности угла поворота вала, соответствующего N-периодам выходного сигнала, °

±1,3

Угол поворота вала, соответствующий импульсу (паузе) выходного сигнала датчика, °

4,28

Пределы допускаемой абсолютной погрешности угла поворота вала, соответствующего импульсу (паузе) выходного сигнала, °

±0,9

Угол поворота вала датчика, соответствующий интервалу между фронтами импульсов разных каналов, °

2,14

Пределы допускаемой абсолютной погрешности угла поворота вала, соответствующего интервалу между фронтами импульсов разных каналов, °

±0,9

Примечание.

* N - число от 0 до 42.

Наименование характеристики

Значение

Количество выходных каналов, шт.

2

Максимальная угловая скорость вращения вала, об/мин

2122

Направление вращения вала

не регламентировано

Выходной ток датчика на нагрузку по каждому каналу, мА, не более

90

Напряжение, прикладываемое к выходным цепям, В, не более

75

Длительность переднего и заднего фронтов, мкс, не более:

-    для Л178/2

-    для Л178/3

10

20

Сопротивление открытого ключа, Ом, не более

150

Сопротивление закрытого ключа, кОм, не менее

50

Напряжение питания постоянного тока, В

от 10 до 75

Мощность, потребляемая датчиком при максимальном напряжении питания, ВА, не более

5

Условия эксплуатации:

-    температура окружающего воздуха, °С

-    относительная влажность воздуха (при температуре +25 °С), %

-    атмосферное давление, кПа (мм рт. ст.)

от -60 до +70 до 98 от 84 до 106,7 (от 630 до 800)

Габаритные размеры без учета жгута кабельного, мм, не более:

-    для Л178/2 (диаметрхвысота)

-    для Л178/3 (дхШхВ)

260x89,5

280x208x113

Длина присоединительного жгута кабельного, м, не более

3

Масса, кг, не более

5,5

Средняя наработка на отказ, ч, не менее

250000

Устойчивость к механическим воздействиям

группа М27 по ГОСТ 17516.1

Наименование

Обозначение

Количество

Л178/2

Л178/3

Датчик угла поворота Л178/2

ЦАКТ.402131.009

1 шт.

-

Датчик угла поворота Л178/3

ЦАКТ.402131.005-02

-

1 шт.

Комплект монтажных частей

ЦАКТ.467981.030

1 компл.

-

Комплект монтажных частей

МФИЛ.402921.001

-

1 компл.

Комплект инструмента и принадлежностей

ЦАКТ.467964.023

1 компл.

-

Датчик угла поворота Л178/2. Ведомость эксплуатационных документов

ЦАКТ.402131.009 ВЭ

1 экз.

-

Наименование

Обозначение

Количество

Датчик угла поворота Л178/3. Ведомость эксплуатационных документов

ЦАКТ.402131.005-02 ВЭ

-

1 экз.

Датчик угла поворота Л178/2. Руководство по эксплуатации

ЦАКТ.402131.009 РЭ

1 экз.

-

Датчик угла поворота Л178/3. Руководство по эксплуатации

ЦАКТ.402131.005-02 РЭ

-

1 экз.

Датчик угла поворота Л178/2. Формуляр

ЦАКТ.402131.009 ФО

1 экз.

-

Датчик угла поворота Л178/3. Формуляр

ЦАКТ.402131.005-02 ФО

-

1 экз.

Датчики угла поворота Л178/2, Л178/3. Методика поверки

ЦАКТ.402131.005-02 Д1

1 экз.

1 экз.

Датчик угла поворота Л178/2. Схема электрических соединений

ЦАКТ.402131.009 Э4

1 экз.

-

Датчик угла поворота Л178/3. Схема электрическая принципиальная

ЦАКТ.402131.005 ЭЗ

-

1 экз.
