| Номер в госреестре | 81955-21 |
| Наименование СИ | Комплексы гидрометеорологического обеспечения |
| Обозначение типа СИ | СЮЖЕТ-КМ |
| Изготовитель | Акционерное общество "Научно-исследовательский институт телевидения" (АО "НИИ Телевидения"), г. Санкт-Петербург |
| Год регистрации | 2021 |
| Срок свидетельства | 18.06.2026 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Комплексы гидрометеорологического обеспечения СЮЖЕТ-КМ (далее - комплексы СЮЖЕТ-КМ) предназначены для измерений метеорологических параметров: температуры воздуха, относительной влажности воздуха, скорости и направления воздушного потока, атмосферного давления, высоты нижней границы облаков и метеорологической оптической дальности.
Принцип действия комплексов СЮЖЕТ-КМ основан на измерении первичными измерительными преобразователями (датчиками) метеорологических параметров. Измеренные метеорологические параметры преобразуются в цифровой код преобразователями измерительными (контроллерами) и передаются на устройство отображения. Принцип действия первичных измерительных преобразователей (датчиков):
-измерения температуры основан на зависимости электрического сопротивления платинового чувствительного элемента от температуры окружающей среды;
-измерения относительной влажности воздуха основан на изменении емкости полимерного конденсатора в зависимости от относительной влажности воздуха;
-измерения атмосферного давления основан на зависимости емкости конденсатора от атмосферного давления;
-измерения скорости и направления воздушного потока основаны на изменении времени распространения ультразвукового сигнала между излучателем и приемником в зависимости от скорости и направления воздушного потока;
-измерения высоты нижней границы облаков (далее - ВНГО) основан на измерении времени, необходимого для прохождения импульса света до отражающей или рассеивающей среды и обратно;
-измерения метеорологической оптической дальности (далее - МОД) основан на измерении интенсивности рассеянного в атмосфере излучения, обратно пропорционального МОД.
К комплексам данного типа относятся Комплексы гидрометеорологического обеспечения СЮЖЕТ-КМ модификации 26. Конструктивно комплексы СЮЖЕТ-КМ выполнены по блочному принципу и состоят из различных блоков и устройств, соединяемых линиями связи. На надстройках (рубках, мачтах) корабля располагают: два устройства антенных МВ; две стойки датчиков СДА-2 с датчиками ветра акустическими МДВ-А и датчиками навигации ДН-1; два датчика температуры и относительной влажности МДТВ-1; датчик давления атмосферного МДДА-1; датчик дальности видимости МДДВ-О; датчик высоты нижней границы облаков МДВО-НГ; штыревая приемная антенна КВ диапазона. Внутри помещений корабля располагают: устройство приема и отображения информации УПОИ; стойку регистратора СР-3 с принтером формата А3; коммутатор электронный КЭ-2; блок информационного сопряжения БИС-2; терминал данных МТ-1 (метеотабло); блоки питания.
Комплексы СЮЖЕТ-КМ выпускаются с разным количеством датчиков, блоков и устройств, количество и наименования составных частей конкретного комплекса СЮЖЕТ-КМ указывается в его формуляре.

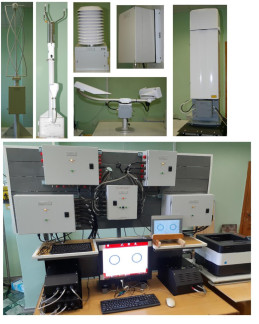

Общий вид комплексов СЮЖЕТ -КМ представлен на рисунке 1.
Расположение пломб на корпусе комплексов СЮЖЕТ-КМ представлено на рисунке 2. Знак поверки наносится на свидетельство о поверке и/или в формуляр.
Комплексы СЮЖЕТ-КМ имеют программное обеспечение (ПО) «ГМП-26», которое обеспечивает сбор, обработку, отображение и архивирование результатов измерений, проверку состояния и настройку комплекса.
Уровень защиты ПО от непреднамеренных и преднамеренных изменений «средний» в соответствии с Р 50.2.077-2014.
Влияние ПО учтено при нормировании метрологических характеристик.
Таблица 1 — Идентификационные данные (признаки)
| Идентификационные данные (признаки) | Значения |
| Идентификационное наименование ПО | gmp.bin |
| Номер версии (идентификационный номер) ПО | не ниже 1.0 |
| Таблица 2 - Метрологические характеристики | |
| Наименование характеристики | Значение |
| Диапазон измерений температуры воздуха, °С | от -40 до +50 |
| Пределы допускаемой абсолютной погрешности измерений температуры воздуха, °С | ±0,5 |
| Диапазон измерений относительной влажности воздуха, % | от 30 до 100 |
| Пределы допускаемой абсолютной погрешности измерений относительной влажности воздуха, % | ±8 |
| Диапазон измерений атмосферного давления, гПа | от 880 до 1050 |
| Наименование характеристики | Значение |
| Пределы допускаемой абсолютной погрешности измерений атмосферного давления, гПа | ±0,5 |
| Диапазон измерений скорости воздушного потока, м/с | от 1 до 50 |
| Пределы допускаемой абсолютной погрешности измерений скорости воздушного потока, м/с - в диапазоне от 1 до 7 м/с включ. - в диапазоне св. 7 до 50 м/с | ±0,2 ±0,03-V* |
| Диапазон измерений направления воздушного потока | от 0° до 360° |
| Пределы допускаемой абсолютной погрешности измерений направления воздушного потока | ±2° |
| Диапазон измерений МОД, м | от 10 до 35000 |
| Пределы допускаемой относительной погрешности измерений МОД, %: - в диапазоне от 10 до 10000 м включ., - от св. 10000 до 35000 м | ±10 ±20 |
| Диапазон измерений ВНГО, м | от 15 до 7500 |
| Пределы допускаемой относительной погрешности измерений ВНГО, % | ±10 |
| *где V - измеренное значение скорости воздушного потока, м/с. | |
Таблица 3 - Основные технические характеристики
| Наименование характеристики | Значение | ||
| Параметры электрического питания: -напряжение переменного тока, В; -частота, Гц | от 209 до 231 50 | ||
| Потребляемая электрическая мощность, ВА, не более | 1600 | ||
| Средняя наработка на отказ, ч | 10000 | ||
| Средний срок службы, лет | 10 | ||
| Условия эксплуатации: для составных частей, размещаемых на открытом воздухе: | |||
| - диапазон рабочих температур, °С - относительная влажность при температуре +3 5 °C, %, не более - атмосферное давление, гПа - скорость воздушного потока (ветра), м/с для составных частей, размещаемых внутри помещений корабля: | от -40 до +50 100 от 600 до 1070 до 50 | ||
| -диапазон рабочих температур, °С -относительная влажность при температуре +35 -атмосферное давление, гПа | °C, %, не более | от 0 до +40 98 от 600 до 1070 | |
| Габаритные размеры, масса | |||
| Наименование составной части | Масса, кг, не более | Габаритные размеры (длина; ширина; высота), мм, не более | |
| Антенна КВ KUM480-2 | 2,0 | 4800х30х30 | |
| Установка антенная МВ | 27,7 | 1600х460х460 | |
| Блок питания БП-103-20 | 10,0 | 380х272,5х380 | |
| Коробка распределительная КР-4 | 8,3 | 330х362х178 | |
| Наименование составной части | Масса, кг, не более | Габаритные размеры (длина; ширина; высота), мм, не более |
| Блок бесперебойного питания специализированный ББПС-114-24 | 21,7 | 410х295х209 |
| Устройство приема и отображения информации, в нём: Судовой компьютер моноблок КПС-1904 | 17,0 | 475х445х250 |
| Клавиатура с UKT-801-S2T (КСТР-1569) | 0,6 | 380х160х30 |
| Стойка регистратора СР-3, в ней: Принтер формата А3 | 25,0 | 600х510х380 |
| Блок приема навигационной. факсимильной и телеграфной информации БПр-НФТИ-1 | 6,8 | 330х378х224 |
| Стойка датчиков СДА-2 | 12,0 | 410х285х1200 |
| Метеодатчик температуры и влажности МДТВ-1 | 7,5 | 232х160х510 |
| Метеодатчик давления атмосферного МДДА-1 | 5,0 | 240х135х350 |
| Метеодатчик дальности видимости -оптической МДДВ-О | 9,0 | 695х420х400 |
| Метеодатчик высоты облаков - нижней границы МДВО-НГ | 48 | 1400х450х380 |
| Коммутатор электронный КЭ-2 | 4,7 | 378х330х224 |
| Блок информационного сопряжения БИС-2 | 4,7 | 378х322х162 |
| Метеотабло МТ-1 | 4,15 | 290х243х118 |
| Комплект ЗИП (корабельный) | 6,0 | 588х320х281 |
наносится фотохимическим способом, тиснением или другими способами нанесения маркировки на корпус устройства приема и отображения информации, рядом с наименованием, а также типографским способом на титульный лист Руководства по эксплуатации ТЭ1.130.271-02.26 РЭ.
Таблица 4 - Комплектность комплекса СЮЖЕТ-КМ
| Наименование | Обозначение | Количество |
| Комплексы гидрометеорологического обеспечения СЮЖЕТ-КМ в составе | ТЭ1.130.271-02.26 | 1 шт. |
| Антенна КВ KUM480-2 | - | 1 шт. * |
| Установка антенная МВ | ФАСД.464649.004 | 1 шт. * |
| Блок питания специализированный БПС-103-20 | ЦИУЛ.436247.004 | 2 шт. * |
| Коробка распределительная КР-4 | ФАСД.468249.001 | 2 шт. * |
| Блок питания ББПС-114-24 | ЦИУЛ.461524.001 | 1 шт. * |
| Устройство приема и отображения информации, в нём: Компьютер панельный специализированный КПС-1904 Клавиатура с UKT-801-dT (КСТР-1569) | ФАСД.466215.001 ТТШИЛ.466535.009-317.02 (ЦШИЛ.467254.007-02) | 1 шт. * |
| Стойка регистратора СР-3, в ней: Принтер формата А3 | ФАСД.467265.001 | 1 шт. * |
| Наименование | Обозначение | Количество |
| Блок приема навигационной. факсимильной и телеграфной информации БПр-НФТИ-1 | ФАСД.466515.002 | 2 шт. * |
| Стойка датчиков СДА-2 | ФАСД.464619.002 | 2 шт. * |
| Метеодатчик температуры и влажности МДТВ-1 | ФАСД.465535.003 | 2 шт. * |
| Метеодатчик давления атмосферного МДДА-1 | ФАСД.465535.004 | 1 шт. * |
| Метеодатчик высоты облаков - нижней границы МДВО-НГ | ФАСД.465535.005 | 1 шт. * |
| Метеодатчик дальности видимости - оптической МДДВ-О | ФАСД.465535.006 | 1 шт. * |
| Коммутатор электронный КЭ-2 | ФАСД.466235.001 | 1 шт. * |
| Блок информационного сопряжения БИС-2 | ФАСД.466419.001 | 1 шт. * |
| Метеотабло МТ-1 | ДПТТТА 487846 001 | 4 шт. * |
| Комплект ЗИП (корабельный) | ФАСД.464933.002 | 1 шт. * |
| Руководство по эксплуатации | ТЭ1.130.271-02.26 РЭ | 1 экз. * |
| Формуляр | ТЭ1.130.271-02.26 ФО | 1 экз. * |
| Методика поверки | МП 2540-0094-2020 | 1 экз. * |
| *Количество датчиков, блоков, устройств, составных частей конкретного комплекса СЮЖЕТ-КМ указывается в его формуляре. | ||
приведены в руководстве по эксплуатации ТЭ1.130.271-02.26 РЭ, раздел 1 «Описание и работа».
ГОСТ 8.558-2009 ГСИ. Государственная поверочная схема для средств измерений температуры
ГОСТ 8.547-2009 ГСИ. Государственная поверочная схема для средств измерений влажности газов
Приказ Росстандарта от 06.12.2019 № 2900 «Об утверждении Государственной поверочной схемы для средств измерений абсолютного давления в диапазоне 110-1 - 1107 Па» Приказ Росстандарта от 25.11.2019 № 2815 «Об утверждении Государственной поверочной схемы для средств измерений скорости воздушного потока»
Постановление Правительства Российской Федерации от 16.11.2020 № 1847 «Об утверждении перечня измерений, относящихся к сфере государственного регулирования обеспечения единства измерений»
Технические условия ТЭ1.130.271-02.26 ТУ «Комплексы гидрометеорологического обеспечения СЮЖЕТ-КМ»
