| Номер в госреестре | 81956-21 |
| Наименование СИ | Счетчики газа объемные диафрагменные |
| Обозначение типа СИ | DURECOM |
| Изготовитель | "DURECOM Co., Ltd.", Корея |
| Год регистрации | 2021 |
| Срок свидетельства | 18.06.2026 |
| МПИ (интервал между поверками) | 10 лет |
| Описание типа | скачать |
| Методика поверки | скачать |
Счётчики газа объёмные диафрагменные DURECOM (далее по тексту - счётчики) предназначены для измерений прошедшего через счётчики объёма природного газа, паровой фазы сжиженного углеводородного газа и других неагрессивных газов при учётно-расчетных и технологических операциях.
Принцип действия основан на преобразовании разности давлений на входе и выходе счётчика в поступательное движение мембран, находящихся внутри счётчика и образующих измерительные камеры. Движение мембран преобразуется во вращательное движение и передается с помощью муфты на механическое отсчетное устройство.
Счётчики состоят из измерительного устройства, корпуса и отсчётного устройства. Измерительное устройство состоит из двух камер со встроенными мембранами, поступательное движение которых преобразуется кривошипно-шатунным механизмом во вращательное и передается отсчётному устройству.
Мембраны изготавливаются из синтетического материала.
Корпус изготавливается из алюминиевого сплава, а крышки из листовой стали с дальнейшей окраской.
Счётчики выпускаются в модификациях KG-2, KG-3, KG-4, KG-6, которые отличаются метрологическими и техническими характеристиками.
Счётчики оснащаются устройством, препятствующим обратному вращению счётного механизма.
Заводские номера наносятся на лицевую часть счетчиков типографским способом.
Знак поверки в виде пломбы наносится на корпус счётчика, обеспечивая защиту от несанкционированный доступ к вращающимся частям отсчётного устройства.

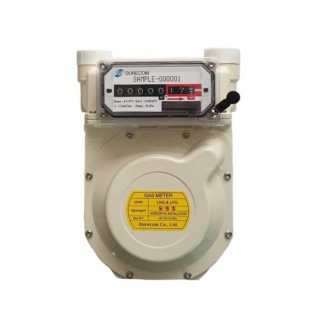

Общий вид счётчиков и места пломбирования представлены на рисунке 1.
Рисунок 1 - Общий вид счётчиков.
1 - Место пломбирования поверителем; 2 - Место пломбирования изготовителем;
3 - Место нанесения знака утверждения типа.
отсутствует.
Таблица 1 - Метрологические характеристики
| Наименование характеристики | Значение характеристики | |||
| Модификация (типоразмер) счётчиков | ||||
| KG-2 (G1.6) | KG-3 (G16) | -4 .5) K (G | KG-6 (G4) | |
| Объёмный расход газа, м3/ч - максимальный (Омакс) - номинальный (Оном) - минимальный (Омин) | 2.5 1.6 0,016 | 2.5 1.6 0,016 | 4,0 2,5 0,025 | 6,0 4,0 0,040 |
| Пределы допускаемой относительной погрешности измерений объема газа, при нормальных условиях, диапазоне объемных расходов, % - при Омин^<0,1Qном - при 0,1Qном^Q<Qмакс | ±3,0 ±1,5 | |||
Таблица 2 - Технические характеристики
| Наименование характеристики | Значение характеристики | |||
| Модификация (типоразмер) счётчиков | ||||
| KG-2 (G16) | KG-3 (G16) | KG-4 (G2.5) | KG-6 (G4) | |
| Порог чувствительности, м3/ч, не более | 0,003 | 0,005 | 0,008 | |
| Цикличный объём, дм3 | 0,4 | 0,78 | 1,0 | 1,2 |
| Максимальное рабочее давление, кПа, не более | 10 | |||
| Потеря давления при расходе Омакс, Па, не более | 200 | |||
| Цена деления младшего разряда отсчётного •• 3 механизма счётчика, дм3 | 2,0 | |||
| Наименование характеристики | Значение характеристики | |||
| Модификация (типоразмер) счётчиков | ||||
| KG-2 KG-3 (G1.6) (G1.6) | KG-4 (G2.5) | KG-6 (G4) | ||
| Емкость отсчётного механизма, м3 | 9999,999 | 99999,999 | ||
| Рабочие условия эксплуатации: - температура окружающего воздуха, °С - атмосферное давление, кПа - относительная влажность окружающего воздуха при +35 °С, % | от +15 до +25 от 84 до 106 до 95 | |||
| Температура измеряемой среды, °С | от -20 до +40 | |||
| Номинальный диаметр штуцеров, дюйм | 1/2 | 3/4 | 3/4 | 3/4 |
| Межцентровое расстояние между штуцерами, мм | 100 | 130 | 130 | 130 |
| Габаритные размеры, мм, не более: - высота - ширина - глубина | 194 129 113 | 215 165 124 | 222 165 135 | 232 166 131 |
| Масса, кг, не более | 1,3 | 1,6 | 1,8 | 2,0 |
| Средняя наработка на отказ, ч, не менее | 100000 | |||
| Средний срок службы, лет, не менее | 20 | |||
наносится на циферблат отсчётного механизма методом печати и на титульный лист эксплуатационной документации типографским способом.
Таблица 2 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| 1 | 2 | 3 |
| Счётчик газа объемный диафрагменный DURECOM | KG 1} | 1 шт. |
| Методика поверки | МП-ИНС-24/03 -2020 | 1 экз. |
| Руководство по эксплуатации | DRT-QM-01 | 1 экз. |
| Паспорт | DRT-QP-2020-01 | 1 экз. |
| Комплект монтажных частей | - | 1 компл. |
| 1) - модификация счётчика и наличие комплекта и принадлежностей определяется при поставке | ||
приведены в разделе 3 «Строение и принцип работы» документа DRT-QM-01 «Счётчики газа объёмным диафрагменным DURECOM. Руководство по эксплуатации и обслуживанию».
Приказ Федерального агентства по техническому регулированию и метрологии от 29 декабря 2018 года № 2825 «Об утверждении государственной поверочной схемы для средств измерений объёмного и массового расходов газа»
Техническая документация фирмы «DURECOM Co., Ltd», Корея
