| Номер в госреестре | 81957-21 |
| Наименование СИ | Трансформаторы тока |
| Обозначение типа СИ | АМТ |
| Изготовитель | SIEMENS Limited, Индия |
| Год регистрации | 2021 |
| Срок свидетельства | 18.06.2026 |
| МПИ (интервал между поверками) | 8 лет |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |
| Методика поверки | скачать |
Трансформаторы тока АМТ (далее - трансформаторы) предназначены для передачи сигналов измерительной информации средствам измерений и (или) устройствам защиты, автоматики и управления в электрических сетях переменного тока промышленной частоты.
Принцип действия трансформаторов основан на использовании явления электромагнитной индукции, то есть на создании электродвижущей силы (далее - ЭДС) переменным магнитным полем. Первичный ток, протекая по первичной обмотке, создает в магнитопроводе вторичной обмотки ЭДС. Так как вторичная обмотка замкнута на внешнюю нагрузку, ЭДС вызывает появление во вторичной обмотке и внешней нагрузке электрического тока, пропорционального первичному току.
Трансформаторы предназначены для установки в комплектные распределительные устройства элегазовые (далее - КРУЭ) внутренней и наружной установки и являются комплектующими изделиями. Токопроводы КРУЭ выполняют роль первичных обмоток. Соединение с другими модулями происходит при помощи штепсельных контактов. Вторичные обмотки расположены на кольцевидных сердечниках, смонтированных на внутренних электродах. Выводы вторичных обмоток присоединены к проходным контактам на боковой поверхности корпуса, смонтированным на клеммной колодке, крышка которой пломбируется для предотвращения доступа к клеммам.
Высоковольтная изоляция внутри трансформаторов обеспечивается за счет заполнения элегазом. Рабочее давление внутри трансформатора контролируется датчиком плотности элегаза. Для обеспечения безопасности при повышении давления свыше допустимых значений предусмотрен предохранительный клапан с разрывной мембраной.
Трансформаторы выпускаются в модификациях, отличающихся наибольшими рабочими напряжениями, габаритными размерами и массой.
Структура условного обозначения модификаций трансформаторов:
АМТ-ХХХ/Х
Обозначение в зависимости от габаритных размеров и массы:
1 или 3_
Обозначение в зависимости от наибольшего рабочего напряжения: 245 для ^н.р=245 кВ;
420 для Цн.р=420 кВ_
Тип трансформаторов
Заводской номер наносится на маркировочную табличку типографским методом в виде буквенно-цифрового кода.

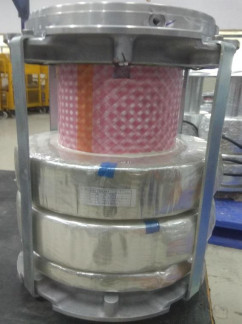

Общий вид трансформаторов представлен на рисунке 1. Нанесение знака поверки на трансформаторы не предусмотрено.
а) модификации АМТ-245/3; АМТ-420/3 б) модификация АМТ-245/1; АМТ-420/1
Рисунок 1 - Общий вид трансформаторов Пломбирование трансформаторов не предусмотрено.
отсутствует.
Таблица 1 - Метрологические характеристики
| Характеристика | Значение для модификации | |
| АМТ-245/1; АМТ-245/3 | АМТ-420/1; АМТ-420/3 | |
| Номинальное напряжение, кВ | 220 | 330 |
| Наибольшее рабочее напряжение, кВ | 245 | 420 |
| Номинальный первичный ток /1ном, А | от 150 до 4000 | |
| Номинальный вторичный ток /2ном, А | 1; 5 | |
| Класс точности вторичных обмоток по ГОСТ 7746-2015: - для измерений и учета - для защиты | 0,2; 0,2S; 0,5; 0,5S; 1 5P;10P | |
| Номинальная вторичная нагрузка $2ном с коэффициентом мощности cos ф2=1, В А: - обмотки для измерений и учета - обмотки для защиты | 2.5 2.5 | |
| Характеристика | Значение для модификации |
| АМТ-245/1; АМТ-420/1; АМТ-245/3 АМТ-420/3 | |
| Номинальная вторичная нагрузка $2ном с индуктивноактивным коэффициентом мощности cos ф2=0,8, ВА: - обмотки для измерений и учета - обмотки для защиты | от 3 до 100 от 3 до 100 |
| Номинальная предельная кратность вторичных обмоток для защиты, Кном | от 10 до 40 |
| Номинальный коэффициент безопасности приборов вторичной обмотки для измерений, Кбном | от 5 до 15 |
| Номинальная частота переменного тока, Гц | 50; 60 |
Таблица 2 - Основные технические характеристики
| Характеристика | Значение для модификации | |
| АМТ-245/1; АМТ-420/1 | АМТ-245/3; АМТ-420/3 | |
| Габаритные размеры (диаметрхдлина), мм, не более | 350x510 | 530 x520 |
| Масса, кг, не более | 400 | 700 |
| Климатическое исполнение и категория размещения по ГОСТ 15150-69 (диапазон рабочих температур, °С) | У3 (от -45 до +40) | |
| Средняя наработка на отказ, ч | 300000 | |
| Срок службы, лет | 30 | |
наносится на титульный лист паспорта типографским способом и табличку с техническими данными трансформаторов любым технологическим способом.
Таблица 3 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Трансформатор тока АМТ | - | 1 шт. |
| Паспорт | - | 1 экз. |
приведены в разделе «Методы измерений» паспорта.
Нормативные документы, устанавливающие требования к трансформаторам тока АМТ
ГОСТ 7746-2015 «Трансформаторы тока. Общие технические условия»
Приказ Федерального агентства по техническому регулированию и метрологии от 27.12.2018 г. № 2768 «Об утверждении Государственной поверочной схемы для средств измерений коэффициентов преобразования силы электрического тока»
