| Номер в госреестре | 81958-21 |
| Наименование СИ | Установка угломерная |
| Обозначение типа СИ | КО-2 |
| Изготовитель | ПО "Завод "Арсенал" имени В. И. Ленина, Украина |
| Год регистрации | 2021 |
| МПИ (интервал между поверками) | 2 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Установка угломерная КО-2 (далее - установка) предназначена для измерения углов наклона плоских и цилиндрических поверхностей и установки их под заданным углом.
Принцип действия установки заключается в том, что отсчёт угла наклона основания относительно оси уровня проводится по лимбу с помощью оптического микрометра. Установка работает как при естественном, так и при искусственном освещении.
Прибор состоит из оптического устройства, смонтированного в корпусе и закрытого наружным кожухом, блока уровней на наружном поворотном диске, окуляра, основания, зеркала, оптического микрометра, установочного микровинта с фиксирующим устройством. Наружный кожух имеет с ручки для переноски прибора. С лицевой стороны кожух закрыт фланцем с закрепленным на нём блоком уровней. Фланец жестко связан с лимбом оптического устройства и поворачивается вместе с ним.
Блок уровней содержит основной и поперечный уровни, заключенные в оправу, которая служит ручкой для грубой установки основного уровня в горизонтальное положение. Точную установку осуществляют с помощью установочного винта.
С помощью маховичка оптического микрометра совмещают верхнее и нижнее изображения штрихов шкалы лимба, в результате чего достигается правильность показаний отсчетного устройства. Угол наклона основания относительно основного уровня, служащего индикатором горизонта, отсчитывают через окуляр по лимбу с помощью оптического микрометра.
Нанесение знака поверки на средство измерений не предусмотрено.

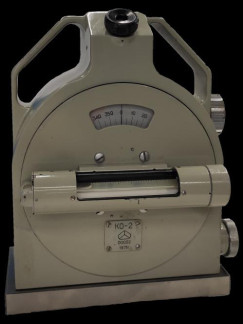

Общий вид установки представлен на рисунке 1.
а) б)
Рисунок 1 - Общий вид установки: а) спереди; б) сзади
Пломбирование установки не предусмотрено, крепёжные винты залиты специальным фиксирующим лаком.
Отсутствует.
Таблица 1 -Метрологические характеристики
| Наименование характеристики | Значение |
| Диапазон измерений углов, ° | от 0 до 360 |
| Пределы допускаемой абсолютной погрешности измерений углов (при доверительной вероятности 0,99), " | ±2 |
Таблица 2 - Основные технические характеристики
| Наименование характеристики | Значение |
| Диапазон рабочих температур, °С | от +15 до +35 |
| Габаритные размеры (ДхШхВ), мм, не более | 190x90x240 |
| Масса, кг, не более | 5,4 |
наносится типографским способом на титульный лист паспорта и наклейкой на корпус прибора. Комплектность средства измерений
Таблица 3 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Установка угломерная КО-2 | № 00002 | 1 шт. |
| Ящик транспортировочный | - | 1 шт. |
| Паспорт | - | 1 экз. |
| Методика поверки | МП АПМ 13-21 | 1 экз. |
| Руководство по эксплуатации | - | 1 экз. |
приведены в разделе 7 паспорта «Установка угломерная КО-2».
Государственная поверочная схема для средств измерений плоского угла, утверждённая приказом Федерального агентства по техническому регулированию и метрологии от 26 ноября 2018 г. № 2482.
| Зарегистрировано поверок | 3 |
| Поверителей | 1 |
| Актуальность данных | 17.09.2024 |
