| Номер в госреестре | 81963-21 |
| Наименование СИ | Комплекс измерительно-вычислительный |
| Обозначение типа СИ | ИВК-104 |
| Изготовитель | Федеральное казённое предприятие "Научно-испытательный центр ракетно-космической промышленности" (ФКП "НИЦ РКП"), Московская обл., Сергиево-Посадский район, г. Пересвет |
| Год регистрации | 2021 |
| МПИ (интервал между поверками) | 2 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Комплекс измерительно-вычислительный ИВК-104 (далее - комплекс) предназначен для измерений напряжения постоянного тока, электрического сопротивления постоянному току и частоты периодических сигналов, а также для регистрации и отображения результатов измерений.
Конструктивно комплекс смонтирован в двух стойках RITTAL TS IT, где расположены основные и дублирующие крейты PXIe-1085 с измерительными модулями PXI-6255, PXI-6284 и PXIe-4357, модулями приема цифровых (дискретных) сигналов PXI-6509, крейты VXI с источниками тока МОТ8 и напряжения МОН12, контролером RMC-8354. Цифровой код с выхода контроллера RMC-8354 поступает на ПЭВМ оператора для регистрации и отображения измерительной информации.
Функционально комплекс включает в себя измерительные каналы (ИК):
- ИК напряжения постоянного тока;
- ИК электрического сопротивления постоянному току;
- ИК частоты периодических сигналов.
С целью повышения надежности сбора измерительной информации при испытаниях все ИК дублированы.
Принцип действия комплекса основан на преобразовании аналоговых электрических сигналов, поступающих от первичных измерительных преобразователей различного типа с выходными унифицированными сигналами (напряжение постоянного тока, электрическое сопротивление постоянному току, частота периодических сигналов), аналого-цифровыми преобразователями (АЦП) измерительных модулей (16-ти разрядным АЦП измерительного модуля PXI-6255, 18-ти разрядным АЦП измерительного модуля PXI-6284, 24-ти разрядным АЦП измерительного модуля PXIe-4357) в цифровой код для регистрации и отображения.
В комплексе обеспечивается прием цифровых (дискретных) сигналов модулями PXI -6509 для контроля выполнения команд, поступающих из системы управления в виде замыкания «сухих» контактов, логических сигналов с уровнями ТТЛ.
Внешний вид стоек комплекса и места нанесения знака утверждения типа представлены на рисунке 1. Пломбирование стоек комплекса не предусмотрено. Защита от несанкционированного доступа к ИК комплекса предусмотрена в виде специальных замков на дверях стоек, запираемых ключами. Внешний вид замка дверей стоек комплекса показан на рисунке 2.

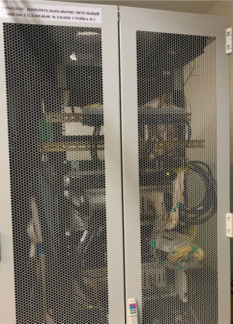

Стойка № 1 комплекса Стойка № 2 комплекса
Рисунок 1 - Внешний вид стоек комплекса
Программное обеспечение (ПО) комплекса состоит из общей и функциональных частей. В состав общего ПО входят операционные системы Windows 7 (64-разрядная) и NI Real-Time Phar Lap ETS 13.1 (32-разрядная). Функциональное ПО представлено программным комплексом «POIIS104», состоящим из следующих компонентов:
- программа подготовки исходных данных;
- программа управления сбором, преобразованием и регистрацией телеметрической информацией (ТМИ);
- программа обработки и формирования потоков реального времени;
- программа отображения ТМИ в режиме реального времени.
Метрологически значимой частью является метрологический модуль
«AsqServerRT.dll», входящий в состав программы управления сбором, преобразованием и регистрацией ТМИ.
Защита ПО от непреднамеренных и преднамеренных изменений соответствует уровню «средний» согласно Р 50.2.077-2014.
Таблица 1- Идентификационные данные ПО
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | AcqserverRT.dll |
| Номер версии (идентификационный номер) ПО | Версия 1.0 |
| Цифровой идентификатор ПО | 882EAE10 |
| Алгоритм вычисления идентификатора ПО | CRC32 |
Таблица 2 - Метрологические характеристики
| Характеристика | Значение |
| Измерительные каналы напряжения постоянного тока | |
| Диапазон измерений напряжения постоянного тока, В | от -10 до +10 |
| Пределы допускаемой абсолютной погрешности измерений напряжения постоянного тока, мВ | ±10 |
| Количество ИК | 160 |
| Измерительные каналы напряжения постоянного тока | |
| Диапазон измерений напряжения постоянного тока, мВ | от -100 до +100 |
| Пределы допускаемой абсолютной погрешности измерений напряжения постоянного тока, мВ | ±0,5 |
| Количество ИК | 16 |
| Измерительные каналы электрического сопротивления постоянному току | |
| Диапазон измерений электрического сопротивления постоянному току, Ом | от 0 до 200 |
| Пределы допускаемой абсолютной погрешности электрического сопротивления постоянному току, Ом | ±0,4 |
| Количество ИК | 96 |
| Измерительные каналы электрического сопротивления постоянному току | |
| Диапазон измерений электрического сопротивления постоянному току, Ом | от 0 до 400 |
| Пределы допускаемой абсолютной погрешности измерений электрического сопротивления постоянному току, Ом | ±0,25 |
| Количество ИК | 120 |
| Измерительные каналы частоты периодических сигналов | |
| Диапазон измерений частоты периодических сигналов, Г ц | от 10 до 10000 |
| Пределы допускаемой абсолютной погрешности измерений частоты периодических сигналов, Гц , в диапазоне измерений: от 10 до 1100 Гц включ. св. 1100 до 10000 Гц | ± 0,5 Гц ± 6 Гц |
| Количество ИК | 8 |
Таблица 3- Основные технические характеристики
| Характеристика | Значение |
| Габаритные размеры стоек № 1 и № 2 (ширинахвысотахглубина), мм, не более | 800x2200x1000 |
| Напряжение питающей сети переменного тока, В | от 207 до 253 |
| Условия эксплуатации | По группе 2 ГОСТ 22261-94 |
наносится на двери стоек комплекса и титульный лист руководства по эксплуатации типографским или иным способом.
Таблица 4 - Комплектность средства измерений
| Наименование | Обозначение | Количество, шт./экз. |
| Комплекс измерительно-вычислительный ИВК-104 | - | 1 |
| Комплект принадлежностей | - | 1 |
| Руководство по эксплуатации | Г11.32365.00.00 РЭ | 1 |
| Формуляр | Г11.32365.00.00 ФО | 1 |
| Методика поверки | Г11.32365.00.00 МП | 1 |
приведены в разделе 4 руководства по эксплуатации Г11.32365.00.00 РЭ.
ГОСТ 8.027-2001 ГСИ. Государственная поверочная схема для средств измерений постоянного электрического напряжения и электродвижущей силы
Приказ Федерального агентства по техническому регулированию и метрологии от 30 декабря 2019 г. N 3456 «Об утверждении государственной поверочной схемы для средств измерений электрического сопротивления постоянного и переменного тока»
Приказ Федерального агентства по техническому регулированию и метрологии от 31 июля 2018 г. № 1621 «Об утверждении Государственной поверочной схемы для средств измерений времени и частоты»
| Зарегистрировано поверок | 2 |
| Поверителей | 1 |
| Актуальность данных | 21.11.2024 |
