| Номер в госреестре | 81969-21 |
| Наименование СИ | Гири модульные классов точности F1, F2 |
| Изготовитель | Общество с ограниченной ответственностью "Инженерный центр "АСИ" (ООО "ИЦ "АСИ"), г. Кемерово |
| Год регистрации | 2021 |
| Срок свидетельства | 18.06.2026 |
| МПИ (интервал между поверками) | 1 год |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |
| Методика поверки | скачать |
Гири модульные классов точности Fi, F2 (далее - гири) предназначены для хранения и передачи единицы массы в качестве средства измерений и рабочих эталонов 2-го и 3-го разрядов согласно Г осударственной поверочной схеме для средств измерений массы, утвержденной Приказом Росстандарта от 29 декабря 2018 г.
Принцип действия гири основан на пропорциональности ее веса и массы, воздействующей на твердую поверхность, на которой она находится.
Конструктивно гири выполнены в форме цилиндра и в форме параллелепипеда (имеет два исполнения) из нержавеющей стали аустенитного класса.
Гири в форме цилиндра и в форме прямоугольного параллелепипеда (исполнение I) изготавливают с номинальным значением массы 500 кг, гири в форме параллелепипеда (исполнение II) изготавливают с номинальным значением массы 100 кг, 200 кг, 500 кг, 1000 кг.
Гири в форме цилиндра и в форме параллелепипеда (исполнение I) состоят из основных плит, скрепленных между собой при помощи осевой штанги и фиксирующей гайки с отверстием для перемещения гири (далее - штанга с гайкой).
Гири в форме параллелепипеда (исполнение II) состоят из плиты-основания и нескольких основных плит. В состав плиты-основания входят два резьбовых соединительных элемента (далее - плита-основание) и пластина с отверстием для перемещения гири (далее -пластина с отверстием). В состав основных плит входят два резьбовых соединительных элемента. На резьбовом соединительном элементе присутствует цифровая маркировка, соответствующая маркировке основной плите или плите-основания.
Номинальное значение массы основной плиты, штанги с гайкой, а также плиты-основания и пластины с отверстием составляет 20 кг.
Для гирь в форме цилиндра и в форме параллелепипеда (исполнение I) с номинальным значением массы 500 кг соединяются двадцать четыре основных плиты по 20 кг с помощью штанги с гайкой. Для гирь в форме параллелепипеда (исполнение II) с номинальным значением массы 100 кг, 200 кг, 500 кг соединяются плита-основание и четыре, девять, двадцать четыре основных плиты соответственно с помощью резьбовых соединительных элементов и пластины с отверстием.
Для гирь в форме параллелепипеда (исполнение II) с номинальным значением массы 1000 кг соединяются две гири с номинальным значением массы 500 кг с помощью двух пластин с отверстием для перемещения, входящих в состав каждой гири.
Основная плита, плита-основание, а также штанга с гайкой (для гирь в форме цилиндра и в форме параллелепипеда, исполнение I), входящие в состав гирь, имеют подгоночную полость, герметично закрывающуюся резьбовой пробкой со шлицем под шестигранник и запечатывающуюся пломбой из свинца.
Гири выпускают отдельно или в наборах. Набор может состоять из нескольких гирь одного номинального значения массы. Гири могут быть упакованы в футляры (по требованию заказчика).
На поверхность каждой основной плиты и штанги с гайкой из состава гири наносится маркировка пользователя методом гравировки в соответствии с ГОСТ OIML R 111-1-2009.

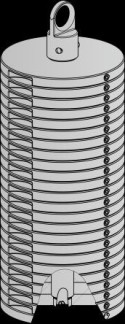

Общий вид гирь и схема пломбировки от несанкционированного доступа приведены на рисунках 1-3.
В форме параллелепипеда (исполнение I)
Рисунок 2 - Общий вид гирь
В форме цилиндра В форме параллелепипеда В форме параллелепипеда
(исполнение I) (исполнение II)
Рисунок 2 - Место пломбировки от несанкционированного доступа
Знак поверки на гирю наносится в виде оттиска на пломбу подгоночной полости плиты по ГОСТ OIML R 111-1-2009.
отсутствует.
Таблица 1 - Метрологические характеристики
| Наименование характеристики | Значение для гирь классов точности | |
| Класс точности по ГОСТ OIML R 111-1-2009 | F1 | F2 |
| Номинальное значение массы гирь, кг | 100, 200, 500, 1000 | |
| Пределы допускаемой абсолютной погрешности, г, для гирь номинальной массы: 100 кг 200 кг 500 кг 1000 кг (для гири в форме параллелепипеда, исполнение II) | ±0,5 ±1,0 ±2,5 ±5,0 | ±1,6 ±3,0 ±8,0 ±16,0 |
| Номинальное значение массы, кг - основной плиты - штанги с гайкой - плиты-основания и пластины с отверстием | 20 | |
| Пределы допускаемой абсолютной погрешности, г - основной плиты - штанги с гайкой - плиты-основания и пластины с отверстием | ±0,1 | ±0,3 |
Таблица 2 - Основные технические характеристики
| Наименование характеристики | Значение для гирь классов точности | |
| F1 | F2 | |
| Значение остаточной магнитной индукции, мкТл, не более | 25 | 80 |
| Значение магнитной восприимчивости х, не более | 0,2 | 0,8 |
| Диапазон допускаемых значений плотности материала гирь, 103 кг • м-3 | от 7,39 до 8,73 | от 6,4 до 10,7 |
| Значение шероховатости поверхности гирь Rz/Ra, мкм, не более | 2/0,4 | 5/1 |
| Габаритные размеры гири (высота; ширина; длина), мм, не более: | |
| - в форме цилиндра (высота; диаметр) 500 кг; | 885; 350 |
| - в форме параллелепипеда (исполнение 1) 500 кг; | 885; 310; 310 |
| - в форме параллелепипеда (исполнение 2) 100 кг | 350; 260; 370 |
| 200 кг | 500; 260; 370 |
| 500 кг | 950; 260; 370 |
| 1000 кг | 950; 520; 370 |
| Габаритные размеры основной плиты (высота; ширина; длина), мм, не более - в форме параллелепипеда (исполнение I) - в форме параллелепипеда (исполнение II) - в форме цилиндра (высота; диаметр) | 30; 310; 310 30; 260; 370 30; 350 |
Таблица 3 - Показатели надежности и условия эксплуатации
| Средняя наработка до отказа, ч | 4000 |
| Средний срок службы, лет | 30 |
| Условия эксплуатации: - диапазон рабочих температур, °С - относительная влажность воздуха, % | от -10 до +35 от 30 до 80 |
наносится типографским способом на титульный лист руководства по эксплуатации и на маркировочную табличку, расположенную на футляре методом лазерной гравировки или фотохимическим методом.
Таблица 4 - Комплектность гирь
| Наименование | Обозначение | Количество |
| Гиря | - | 1 шт. |
| Футляр* | - | 1 шт. |
| Руководство по эксплуатации | УФГИ.404229.007 РЭ | 1 экз. |
| Методика поверки | МП 2301-0192-2021 | 1 экз. |
| *поставляется по требованию заказчика | ||
приведены в эксплуатационном документе «Гири модульные классов точности F1, F2. Руководство по эксплуатации УФГИ.404229.007 РЭ», п. 4.
ГОСТ OIML R 111-1-2009 «ГСИ. Гири классов Е1, Е2, F1, F2, M1, M1-2, M2, M2-3 и Мз. Часть 1. Метрологические и технические требования»
Приказ Росстандарта от 29 декабря 2018 г. № 2818 «Об утверждении Государственной поверочной схемы для средств измерений массы»
ТУ 28.29.83-060-10897043-2020 Гири модульные классов точности F1, F2. Технические условия
