| Номер в госреестре | 81976-21 |
| Наименование СИ | Датчики вибрации |
| Обозначение типа СИ | VT9285 |
| Изготовитель | ShenYang Vibrotech Instruments Inc, Китай |
| Год регистрации | 2021 |
| Срок свидетельства | 18.06.2026 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Датчики вибрации VT9285 (далее - датчики) предназначены для измерения среднего квадратичного значения (далее - СКЗ) виброускорения, СКЗ виброскорости, амплитудных значений виброускорения, виброскорости и размаха виброперемещения.
Принцип действия датчиков вибрации VT9285 основан на генерации электрического сигнала, пропорционального параметру вибрации, воздействующему на датчики.
Датчики применяются для вибрационного контроля и защиты промышленного оборудования, установленного во взрывоопасных и взрывобезопасных зонах.
Датчики вибрации VT9285 выпускаются в следующих модификациях (исполнениях): VT9285B - предназначены для измерения параметров вибрации с 2-х проводным подключением; VT9285С - предназначены для измерения параметров вибрации с 3-х проводным подключением; VT9285H - предназначенные для измерения параметров вибрации с 2-х проводным подключением с программируемыми параметрами измерений по протоколу HART. Кроме того, датчики отличаются диапазоном измерения, рабочими условиями эксплуатации и конструктивными особенностями. Основной выходной сигнал - сила постоянного тока, унифицированный 4-20 мА. Дополнительный канал -сигнал переменного напряжения с коэффициентом преобразования 10,2 мВ/м с'2 (100 мВ/g).
Датчики вибрации VT9285 конструктивно выполнены в виде моноблока с кабелем для внешних соединений. В зависимости от типа взрывозащиты кабели выполнены постоянно присоединенными или присоединяемые с помощью разъема, а также могут комплектоваться защитной крышкой, выполненной из металла.

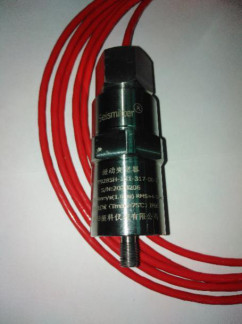

Общий вид датчиков вибрации VT9285 представлен на рисунке 1, схема маркировки на рисунке 2.
Датчик вибрации УТ9285Х-АУ
Тип выходного сигнала_
В - двухпроводное подключение С - трехпроводное подключение Н - двухпроводное подключение с протоколом HART
Параметр и диапазон измерения
Виброскорость, амплитуда,мм/с, №№: 121 - 129;
Виброскорость, СКЗ, мм/с, №№: 151-159;
Виброускорение, амплитуда, д, №№ : 801 - 804;
Виброускорение, СКЗ, д, №№ :
831 - 834;
Виброперемещение, размах , мкм, №№ 101-107.
-BCD-EF-GH
Вид исполнения
G -Материал корпуса и защитной крышки Н - Тип электрического интерфейса
Тип встроенного фильтра
Е - Фильтр высоких частот F - Фильтр низких частот
Конструктивные особенности корпуса датчика
В - Тип крепления датчика к объекту С - Тип взрывозащиты D - Тип электрического присоединения
Рисунок 2 - Схема маркировки датчиков вибрации VT9285
Пломбирование датчиков вибрации VT9285 не предусмотрено.
Знак поверки наносится в свидетельство о поверке.
Программное обеспечение (далее - ПО) датчиков VT9285H состоит из встроенного ПО. Встроенное ПО является метрологически значимым. Доступ к встроенному ПО осуществляется через внешнее ПО на заводе-изготовителе и защищено от преднамеренных и непреднамеренных изменений ВПО паролем. Пользователь не имеет доступа к ПО, но может запрограммировать параметр и диапазон измерения датчика VT9285H из списка посредством коммуникатора с поддержкой протокола HART. ПО датчиков VT9285B и VT9285C отсутствует.
Уровень защиты программного обеспечения согласно Р 50.2.077-2014 - «низкий».
Таблица 1 - Идентификационные данные встроенного ПО датчиков VT9285H
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | D933-1D9B |
| Номер версии (идентификационный номер) ПО | Не ниже 2.0.2 |
| Цифровой идентификатор ПО | 2034591 |
| Другие идентификационные данные (если есть) | - |
Таблица 2 - Метрологические характеристики датчиков VT9285
| Наименование характеристики | Значение |
| Диапазоны измерений амплитудного значения виброскорости, мм/с | от 0 до 10,0 от 0 до 12,7 от 0 до 16,0 от 0 до 20,0 от 0 до 25,4 от 0 до 32 от 0 до 50,0 от 0 до 75,0 от 0 до 125,0 |
| Диапазоны измерений СКЗ виброскорости, мм/с | от 0до 10,0 от 0 до 12,7 от 0 до 16,0 от 0 до 20,0 от 0 до 25,4 от 0 до 32 от 0 до 50,0 от 0 до 75,0 от 0 до 125,0 |
| Диапазоны измерений амплитудного значения виброускорения, м/с2 | от 0 до 9,8 от 0 до 19,6 от 0 до 29,4 от 0 до 49 |
| Диапазоны измерений СКЗ виброускорения, м/с2 | от 0 до 9,8 от 0 до 19,6 от 0 до 29,4 от 0 до 49 |
| Диапазоны измерений размаха виброперемещения, мкм | от 0 до 100 от 0 до 125 от 0 до 150 от 0 до 200 от 0 до 150 от 0 до 500 от 0 до 1000 |
| Диапазон рабочих частот, Гц | от 2 до 1500 |
| Характеристики сигнала с выходом по постоянному току: Диапазон выходного сигнала силы постоянного тока, мА, | от 4 до 20 |
| Нелинейность амплитудной характеристики на базовой частоте 40 Гц, %, не более | ±3% |
| Неравномерность частотной характеристики относительно базовой частоты, %, не более | ±5% |
| Характеристики канала с выходом по переменному напряжению: Номинальный коэффициент преобразования, мВ/мс-2 (мВ/g) | 10,2 (100) |
| Отклонение действительного значения коэффициента преобразования от номинального значения на базовой частоте 40 Гц | ±5% |
| Пределы допускаемой дополнительной относительной погрешности измерения параметров вибрации вызванной изменением температуры окружающего воздуха, % / °С | ±0,1% |
| Наименование характеристики | Значение |
| Напряжение питания постоянного тока, ^ит, В | от 12 до 28 |
| Ток потребления, мА, не более | 58 |
| Максимальная нагрузка, Ом | (Цпит-12)-50 |
| Условия эксплуатации: - диапазон рабочих температур, °С, - относительная влажность воздуха при 35 С, % - атмосферное давление, кПа | от -55 до +75 до 90 от 88 до 110 |
| Габаритные размеры, без кабеля, без защитной крышки, мм, не более: - длина - диаметр | 95 40 |
| Масса, г, не более: с кабелем 3 м, интегрированного с датчиком VT9285B VT9285C VT9285H без кабеля, с разъемом для подключения VT9285B VT9285C VT9285H | 1000 1000 1000 800 800 800 |
| Маркировка взрывозащиты по ГОСТ 31610.0-2014 | 1Ex d IIC T6 Gb X 0Ex ia IIC T4 Ga X |
наносится на титульный лист руководства по эксплуатации типографским способом. Комплектность средства измерений
Таблица 7 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Датчик вибрации VT9285 | VT9285X-AAA-BCD-EF-GH | 1 шт. |
| Руководство по эксплуатации | S/SZK.01-2020 | 1 шт. |
| Кабель-удлинитель * | 1 шт. |
*- Поставляется в соответствии со спецификацией.
приведены в эксплуатационном документе: Руководство по эксплуатации S/SZK.01-2020 разделы: 2. Общее изложение, 6. Соединение, 12. Подключение к PLC/DCS или другим вторичным приборам.
Приказ Росстандарта № 2772 от 27.12.2018 г. «Об утверждении государственной поверочной схемы для средств измерений виброперемещения, виброскорости, виброускорения и углового ускорения»
ТР ТС 012/2011 Технический регламент Таможенного союза «О безопасности оборудования для работы во взрывоопасных средах»
| Зарегистрировано поверок | 376 |
| Поверителей | 4 |
| Актуальность данных | 15.11.2024 |
