| Номер в госреестре | 81983-21 |
| Наименование СИ | Преобразователи мощности измерительные |
| Обозначение типа СИ | MA24208A |
| Изготовитель | "Anritsu Company", США |
| Год регистрации | 2021 |
| Срок свидетельства | 18.06.2026 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Преобразователи мощности измерительные MA24208A (далее - преобразователи) предназначены для измерения мощности электромагнитных колебаний в коаксиальных радиотехнических трактах.
Принцип действия основан на преобразовании мощности входного высокочастотного сигнала в постоянное электрическое напряжение, пропорциональное уровню мощности, аналого-цифровом преобразовании напряжения в двоичный цифровой код в микропроцессоре, и передаче цифрового сигнала по интерфейсу USB 2.0 на внешние устройства.
При подключении к компьютеру на мониторе отображается виртуальная панель “Anritsu PowerXpert”, с помощью которой можно задавать режимы и наблюдать измеряемое значение уровня мощности. Калибровочные коэффициенты для набора частотных точек, определенные при заводской калибровке, записаны на внутреннем микропроцессоре. С помощью встроенного датчика температуры, сигнал которого преобразуется в цифровую форму, микропроцессором производится автоматическая температурная коррекция калибровочных коэффициентов.
Питание преобразователей осуществляется от внешних устройств (компьютера) по интерфейсу USB 2.0.
Конструктивно преобразователи выполнены в виде высокочастотной сборки, заключенной в прочный металлический корпус с защитными резиновыми накладками. На корпусе расположен входной высокочастотный разъем N-типа, разъем интерфейса USB и разъем триггера. На корпусе преобразователей отсутствуют элементы регулировки и подстройки, доступные пользователю. Пломбирование преобразователей не предусмотрено.

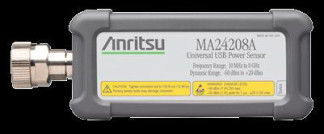

Общий вид лицевой панели преобразователей с указанием места нанесения знака утверждения типа и знака поверки в виде самоклеющихся этикеток представлен на рисунке 1.
Общий вид задней панели преобразователей показан на рисунке 2. На ней размещена информационная табличка с заводским (серийным номером), на которой предусмотрено место для нанесения инвентарного (учетного) номера пользователя.
Рисунок 2 - Общий вид задней панели преобразователей
Программное обеспечение (драйвер) “Anritsu PowerXpert”, устанавливаемое на внешний компьютер служит для управления режимами работы и отображения измерительной информации, его метрологически значимая часть предназначена для хранения калибровочных коэффициентов, отображения и записи измеряемых значений. Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений «низкий» по Р 50.2.077-2014.
Идентификационные данные программного обеспечения приведены в таблице 1.
Таблица 1 - Идентификационные данные программного обеспечения
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование | Anritsu PowerXpert |
| Номер версии (идентификационный номер) | 3.3 и выше |
Метрологические и технические характеристики представлены в таблицах 2, 3.
Таблица 2 - Метрологические характеристики
| Наименование | Значение |
| 1 | 2 |
| Диапазон частот, ГГ ц | от 0,01 до 8 |
| Диапазон измерения мощности, дБм 1) | от -60 до +20 |
| Разрешение индикации уровня мощности, дБ | 0,01 |
| КСВН входа на частотах F, не более | |
| 10 МГц < F < 150 МГц | 1,17 |
| 150 МГц < F < 2 ГГц | 1,12 |
| 2 ГГц < F < 8 ГГц | 1,22 |
| 1) Здесь и далее дБм обозначает уровень мощности в дБ относительно 1 мВт. | |
| 1 | 2 |
| Пределы допускаемой относительной погрешности измерения мощности, дБ 1) | ±0,3 |
| Уровень собственных шумов в поддиапазонах мощности P, нВт (дБм), не более | |
| -60 дБм < P < -16 дБм | 0,123 (-69,10) |
| -16 дБм < P < +4 дБм | 10,1 (-49,95) |
| +4 дБм < P < +20 дБм | 856 (-30,67) |
| Нулевой уровень в поддиапазонах мощности P, нВт (дБм), не более 2,3) | |
| -60 дБм < P < -16 дБм -16 дБм < P < +4 дБм +4 дБм < P < +20 дБм | 0,332 (-64,78) 38,7 (-44,12) 1070 (-29,70) |
| Дрейф нулевого уровня в поддиапазонах мощности P, нВт (дБм), не более 2,3) | |
| -60 дБм < P < -16 дБм | 0,344 (-64,64) |
| -16 дБм < P < +4 дБм | 42,9 (-43,67) |
| +4 дБм < P < +20 дБм | 996 (-30,02) |
| Пределы допускаемой относительной погрешности калибровочных коэффициентов на частотах F при уровне мощности P, дБ, не более 2,4) | |
| 10 МГц < F < 50 МГц | |
| -60 дБм < P < +20 дБм | ±0,14 |
| 50 МГц < F < 2 ГГц -60 дБм < P < +4 дБм +4 дБм < P < +20 дБм | ±0,14........................................................................................................ '±0,15......................................................................................................... |
| 2 ГГц < F < 8 ГГц | |
| -60 дБм < P < -16 дБм | ±0,14 |
| -16 дБм < P < +4 дБм | ±0,13 |
| +4 дБм < P < +20 дБм | ±0,15 |
| дБм. Включают в себя в, установкой и оздуха в пределах решности, связанных с . | |
| 1) В рабочем диапазоне температур при уровне мощности свыше -50 составляющие погрешности, связанные с уровнем собственных шуме дрейфом нулевого уровня. 2) Типовые справочные значения. 3) В течение 1 часа при нестабильности температуры окружающего в ±1 °C, количестве усреднений 256 и временной апертуре 40 мс. 4) С учетом погрешности нелинейности. Без учета составляющих пог уровнем собственных шумов, установкой и дрейфом нулевого уровня | |
| Наименование | Значение |
| Тип высокочастотного входного разъема | N(m) |
| Номинальное значение силы тока потребления от порта USB, мА | 450 |
| Габаритные размеры, мм | |
| длина | 110 |
| высота | 46 |
| ширина | 26 |
| Масса, г, не более | 397 |
| Рабочие условия применения | |
| температура окружающего воздуха, °C | от 0 до 50 |
| относительная влажность воздуха (без конденсата), %, не более | |
| при температуре при 30 °C включ. | 95 |
| при температуре св. 30 до 40 °C включ. | 75 |
| при температуре св. 40 до 50 °C включ. | 45 |
наносится на лицевую панель корпуса в виде самоклеющейся этикетки и на титульный лист руководства по эксплуатации типографским способом.
представлена в таблице 4.
Таблица 4 - Комплектность преобразователей
| Наименование и обозначение | Кол-во |
| Преобразователь мощности измерительный MA24208A | 1 шт. |
| Кабель интерфейсный USB 2.0 A - Mini-B | 1 шт. |
| Кабель для подключения к входу триггера BNC(m) - MCX(m) | 1 шт. |
| Руководство по эксплуатации 10585-00020R | 1 шт. |
| Методика поверки MA24208A/МП-2021 | 1 шт. |
приведены в разделах 3, 5 эксплуатационного документа.
Государственная поверочная схема для средств измерений мощности электромагнитных колебаний в диапазоне частот от 9 кГц до 37,5 ГГц (приказ Росстандарта от 30.12.2019 г.
№ 3461)
Техническая документация фирмы “Anritsu Company”, США
