| Номер в госреестре | 81987-21 |
| Наименование СИ | Установки для контроля электрических параметров потенциометров |
| Обозначение типа СИ | ЛС-701 |
| Изготовитель | Общество с ограниченной ответственностью "Лаборатория информационно-измерительной и преобразовательной техники" (ООО "ЛИИПРЕТ"), г. Смоленск |
| Год регистрации | 2021 |
| Срок свидетельства | 18.06.2026 |
| МПИ (интервал между поверками) | 2 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Установки для контроля электрических параметров потенциометров ЛС-701 предназначены для измерений электрического сопротивления (переходного сопротивления подвижного контакта, полного сопротивления), коэффициента деления напряжения, угла поворота.
Принцип действия установок для контроля электрических параметров потенциометров ЛС-701 (далее по тексту - установки) основан на аналого-цифровом преобразовании измеряемых величин в цифровой код и дальнейшей обработке результатов измерений в цифровом виде на компьютере в программе «Потенциометры».
Установка конструктивно выполнена в виде двух блоков: приборного блока и измерительного преобразователя. Приборный блок подключается к внешнему компьютеру (не входящему в состав установки) посредством интерфейса USB. Потенциометр устанавливается в измерительный преобразователь, вал потенциометра фиксируется цанговым зажимом и через сильфонную муфту соединяется с валом шагового двигателя. На валу шагового двигателя установлен энкодер, измеряющий угол поворота вала потенциометра. Присоединение выводов потенциометра к электрической схеме установки осуществляется с помощью пружинных контактов. При запуске измерений установка выбирает требуемую секцию потенциометра с помощью коммутаторов сигналов и подключает ее к входу аналого-цифрового преобразователя, который осуществляет преобразование измеряемых параметров в цифровой код.

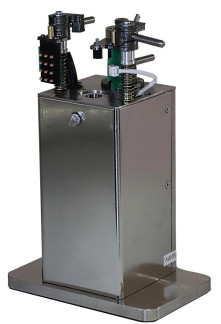

Общий вид средства измерений, обозначение места нанесения знака поверки, знака утверждения типа и схема пломбировки представлены на рисунках 1 и 2.
Заводской номер, состоящий из цифр, наносится на этикетку, крепящуюся в месте, указанном на рисунке 1.
Рисунок 2 - Общий вид приборного блока, обозначение места нанесения знака поверки, знака утверждения типа и схема пломбировки
Место нанесения знака поверки
Метрологически значимая часть программного обеспечения представляет собой прикладную программу «Потенциометры» Potentiometer.exe, работающую под управлением операционных систем семейства Windows в составе внешнего персонального компьютера, и встроенное ПО LS701.bin.
Прикладная программа «Потенциометры» Potentiometer.exe обеспечивает формирование заданий для контроля электрических параметров потенциометров, управление работой установки в процессе контроля, отображение хода и результата контроля в удобном для пользователя виде, анализ данных и протоколирование результатов.
Встроенное ПО LS701.bin — это внутреннее ПО приборного блока, обеспечивающее в соответствии с командами прикладного ПО управление шаговым двигателем и получение результатов угловых и электрических измерений.
Уровень защиты программного обеспечения «высокий» в соответствии с Р 50.2.077-2014.
Таблица 1 - Идентификационные данные программного обеспечения
| Идентификационные данные (признаки) | Значение | Значение |
| Идентификационное наименование ПО | Potentiometer.exe | LS701.bin |
| Номер версии (идентификационный номер ПО) | не ниже 1.0 | не ниже 1.0 |
| Цифровой идентификатор ПО | 66B1F0E6 | 5DFE0505 |
| Алгоритм вычисления контрольной суммы цифрового идентификатора ПО | CRC32 | CRC32 |
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение |
| Диапазон измерений коэффициента деления напряжения | от 0 до 1 |
| Пределы допускаемой абсолютной погрешности измерений коэффициента деления напряжения | ±0,00012 |
| Диапазон измерений полного сопротивления, кОм | от 0,4 до 25 |
| Пределы допускаемой относительной погрешности измерений полного сопротивления, % | ±0,5 |
| Диапазон измерений переходного сопротивления подвижного контакта, Ом | от 40 до 2500 |
| Пределы допускаемой относительной погрешности измерений переходного сопротивления подвижного контакта, % | ±1 |
| Диапазон измерений угла поворота, градус | от 0 до 360 |
| Пределы допускаемой абсолютной погрешности измерений угла поворота, секунда | ±45 |
| Наименование характеристики | Значение |
| Габаритные размеры приборного блока, мм, не более: - высота - ширина - длина | 120 175 225 |
| Масса приборного блока, кг, не более | 2 |
| Габаритные размеры измерительного преобразователя, мм, не более: - высота - ширина - длина | 160 115 270 |
| Масса измерительного преобразователя, кг, не более | 5 |
| Параметры электрического питания: - напряжение переменного тока, В - частота переменного тока, Гц | от 110 до 245 от 47 до 63 |
| Потребляемая мощность, Вт, не более | 60 |
| Условия эксплуатации: - температура окружающего воздуха, °С - относительная влажность окружающего воздуха (при температуре 25 °С), %, не более - атмосферное давление, кПа | от +10 до +35 80 от 84,0 до 106,7 |
наносится на приборный блок в месте, указанном на рисунке 2, в виде наклейки и на титульный лист руководства по эксплуатации способом печати.
Таблица 4 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Измерительный преобразователь | АТТТПН 401264 001 | * |
| Приборный блок | АТТТПН 411611 001 | 1 шт. |
| Соединительные кабели | - | 2 шт. |
| Кабель USB-A - USB-B для подключения к компьютеру | - | 1 шт. |
| Сетевой кабель | - | 1 шт. |
| Носитель данных с программным обеспечением | - | 1 шт. |
| Блок сопряжения | АТТТПН 411914.001 | 1 шт. |
| Комплект крепежных изделий | - | 1 шт. |
| Зеркало с держателем | - | 1 шт. |
| Паспорт | АТТТПН 411721 001ПС | 1 экз. |
| Руководство по эксплуатации | АШПН 411721 001РЭ | 1 экз. |
| Примечание - * - Установка может комплектоваться несколькими измерительными преобразователями для подключения разных типов потенциометров. | ||
приведены в пункте 2 «Использование по назначению» руководства по эксплуатации АШПН.411721.001РЭ.
Приказ Росстандарта от 30.12.2019 № 3456 Об утверждении государственной поверочной схемы для средств измерений электрического сопротивления постоянного и переменного тока
Приказ Росстандарта от 30.12.2019 № 3457 Об утверждении государственной поверочной схемы для средств измерений постоянного электрического напряжения и электродвижущей силы
Приказ Росстандарта от 26.11.2018 № 2482 Об утверждении государственной поверочной схемы для средств измерений плоского угла
АТТТПН.411721.001ТУ Установк для контроля электрических параметров потенциометров ЛС-701. Технические условия
