| Номер в госреестре | 81991-21 |
| Наименование СИ | Система учета авиационного топлива при приеме из автомобильных цистерн |
| Изготовитель | Акционерное общество "ПРИЗ" (АО "ПРИЗ"), г. Москва |
| Год регистрации | 2021 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Система учета авиационного топлива при приеме из автомобильных цистерн предназначены для измерений объема авиационного топлива.
Измерения объема проводятся методом прямых измерений счетчиками жидкости лопастными.
В состав системы учета авиационного топлива при приеме из автомобильных цистерн входят: счетчик жидкости лопастной MKA Master 800 (регистрационный номер в Федеральном информационном фонде 54254-13); термопреобразователь сопротивления Pt100; блок сбора, обработки и передачи информации; компьютер с программным обеспечением АТФ60-48; трубопроводы с запорной арматурой; средства фильтрации.
Заводской номер указан на маркировочной табличке в виде буквенно-цифрового обозначения.
Знак поверки наносится на пломбы, установленные на счетчик жидкости лопастной MKA Master 800, в виде оттиска поверительного клейма.

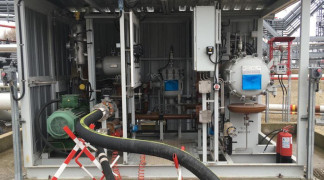

Общий вид средства измерений представлен на рисунке 1.
Схема пломбировки от несанкционированного доступа, обозначение места нанесения знака поверки представлены на рисунке 2.
Рисунок 2 - Схема пломбировки от несанкционированного доступа, обозначение
места нанесения знака поверки
Программное обеспечение служит для обработки результатов измерений, ввода, отображения информации, в том числе измерительной, печати отчетов и передачи информации в систему верхнего уровня.
Влияние программного обеспечения не приводит к выходу метрологических характеристик системы учета авиационного топлива при приеме из автомобильных цистерн за пределы допускаемых значений.
Уровень защиты программного обеспечения «средний» в соответствии с Р
50.2.077-2014.
Таблица 1- Идентификационное данные программного обеспечения
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | Модуль АТФ60-48 |
| Номер версии (идентификационный номер) ПО | не ниже 1.10 |
| Цифровой идентификатор ПО (контрольная сумма) | 2b4c7216a0db613a2 31221c5c7675c2b |
| Алгоритм вычисления цифрового идентификатора ПО | SHA-1 |
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение |
| Диапазон измерений объёмного расхода авиационного топлива, м3/ч | от 3 до 78 |
| Минимальная доза выдачи авиационного топлива, дм3 | 2000 |
| Пределы допускаемой относительной погрешности измерений объема авиационного топлива, % | ±0,15 |
| Наименование характеристики | Значение |
| Количество измерительных линий, шт. | 1 |
| Диапазон рабочего давления на входе в систему, МПа | от 0,5 до 1,25 |
| Условия эксплуатации: - температура окружающей среды, °С; - температура авиационного топлива, °С; | от -40 до +50 от -40 до +50 |
| Условия эксплуатации блока сбора, обработки и передачи информации: - температура окружающей среды, °С; - относительная влажность без конденсации влаги, %, не более - атмосферное давление, кПа, не более | от -5 до +30 от 5 до 95 от 84,0 до 106,7 |
| Средний срок службы, лет, не менее | 10 |
наносят на маркировочную табличку методом наклейки, типографским способом на титульный лист паспорта и руководства по эксплуатации.
Таблица 4 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Система учета авиационного топлива при приеме из автомобильных цистерн | - | 1 шт. |
| Руководство по эксплуатации | ПГМВ.401250.126-РЭ.03.1 | 1 экз. |
| Паспорт | ПГМВ.401250.126 ПС3 | 1 экз. |
приведены в документе «Масса и объем нефтепродуктов. Методика измерений массы и объема нефтепродуктов системой учета авиационного топлива при приеме из автомобильных цистерн ПГМВ.401250.126-МИ.2» № ФР.1.29.2019.35852, аттестованном ФБУ «Ростест-Москва», аттестат аккредитации № RA.RU.311703.
Приказ Росстандарта от 07.02.2018 № 256 Об утверждении государственной поверочной схемы для средств измерений массы и объёма жидкости в потоке, объёма жидкости и вместимости при статических измерениях, массового и объёмного расходов жидкости (часть 2)
Техническое задание на изготовление, поставку, шефмонтаж и пусконаладку комплекса технологического оборудования авиатопливообеспечения с интегрированной автоматизированной системой управления технологическими процессами (АСУ ТП) и учетными операциями (АСУ ОУ) для единого топливозаправочного комплекса
