| Номер в госреестре | 81992-21 |
| Наименование СИ | Системы учета авиационного топлива при наливе в топливозаправщики аэродромные |
| Изготовитель | Акционерное общество "ПРИЗ" (АО "ПРИЗ"), г. Москва |
| Год регистрации | 2021 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Системы учета авиационного топлива при наливе в топливозаправщики аэродромные предназначены для измерений объема авиационного топлива.
Измерения объема проводятся методом прямых измерений счетчиками жидкости лопастными.
В состав систем учета авиационного топлива при наливе в топливозаправщики аэродромные входят: счетчик жидкости лопастной MKA Master 3350 (регистрационный номер в Федеральном информационном фонде 54254-13); термопреобразователи сопротивления Pt100; блок сбора, обработки и передачи информации; компьютер с программным обеспечением АТЛАС-Эксперт; трубопроводы с запорной арматурой; средства фильтрации.
К системам данного типа относятся системы учета авиационного топлива при наливе в топливозаправщики аэродромные с заводскими номерами А05.17.088 и А05.17.089.
Заводские номера указаны на маркировочной табличке в виде буквенно-цифрового обозначения.
Знак поверки наносится на пломбы, установленные на счетчик жидкости лопастной MKA Master 3350, в виде оттиска поверительного клейма.

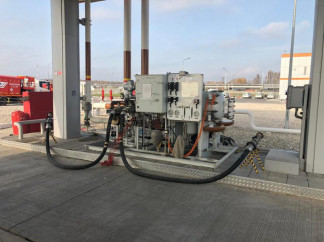

Общий вид средства измерений представлен на рисунке 1.
Схема пломбировки от несанкционированного доступа, обозначение места нанесения знака поверки представлены на рисунке 2.
Рисунок 2 - Схема пломбировки от несанкционированного доступа, обозначение
места нанесения знака поверки
Программное обеспечение служит для обработки результатов измерений, ввода, отображения информации, в том числе измерительной, печати отчетов и передачи информации в систему верхнего уровня.
Влияние программного обеспечения не приводит к выходу метрологических характеристик системы учета авиационного топлива при наливе в топливозаправщики аэродромные за пределы допускаемых значений.
Уровень защиты программного обеспечения «средний» в соответствии с Р
50.2.077-2014.
Таблица 1- Идентификационное данные программного обеспечения
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | АТ ЛАС-Эксперт |
| Номер версии (идентификационный номер) ПО | не ниже 1.10 |
| Цифровой идентификатор ПО (контрольная сумма) | 5c4d7417a0fb642a 01122c5c7775c2d |
| Алгоритм вычисления цифрового идентификатора ПО | SHA-1 |
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение |
| Диапазон измерений объёмного расхода авиационного топлива, м3/ч | от 6 до 180 |
| Минимальная доза выдачи авиационного топлива, дм3 | 2000 |
| Пределы допускаемой относительной погрешности измерений объема авиационного топлива, % | ±0,15 |
| Наименование характеристики | Значение |
| Количество измерительных линий, шт. | 2 |
| Диапазон рабочего давления на входе в систему, МПа | от 0,5 до 1,25 |
| Условия эксплуатации: - температура окружающей среды, °С; - температура авиационного топлива, °С; | от -40 до +50 от -40 до +50 |
| Условия эксплуатации блока сбора, обработки и передачи информации: - температура окружающей среды, °С; - относительная влажность без конденсации влаги, %, не более - атмосферное давление, кПа, не более | от -5 до +30 от 5 до 95 от 84,0 до 106,7 |
| Средний срок службы, лет, не менее | 10 |
наносят на маркировочную табличку методом наклейки, на титульный лист паспорта и руководства по эксплуатации типографским способом.
Таблица 4 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Система учета авиационного топлива при наливе в топливозаправщики аэродромные | - | 1 шт. |
| Руководство по эксплуатации | ПГМВ.401250.126-РЭ.04.1 | 1 экз. |
| Паспорт | ПГМВ.401250.126 ПС4 | 1 экз. |
приведены в документе «Масса и объем нефтепродуктов. Методика измерений массы и объема нефтепродуктов системой учета авиационного топлива при наливе в топливозаправщики аэродромные ПГМВ.401250Л 26-МИ. 1» № ФР.1.29.2019.35849, аттестованном ФБУ «Ростест-Москва», аттестат аккредитации № RA.RU.311703.
Приказ Росстандарта от 07.02.2018 № 256 Об утверждении государственной поверочной схемы для средств измерений массы и объёма жидкости в потоке, объёма жидкости и вместимости при статических измерениях, массового и объёмного расходов жидкости (часть 2)
Техническое задание на изготовление, поставку, шефмонтаж и пусконаладку комплекса технологического оборудования авиатопливообеспечения с интегрированной автоматизированной системой управления технологическими процессами (АСУ ТП) и учетными операциями (АСУ ОУ) для единого топливозаправочного комплекса
