| Номер в госреестре | 81993-21 |
| Наименование СИ | Вакуумметры терморезистивные цифровые |
| Обозначение типа СИ | ВТ-РЦ01 |
| Изготовитель | Общество с ограниченной ответственностью "Лаборатория вакуумных технологий плюс" (ООО "ЛВТ+"), г. Москва |
| Год регистрации | 2021 |
| Срок свидетельства | 18.06.2026 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Вакуумметры терморезистивные цифровые ВТ-РЦ01 предназначены для преобразования абсолютного давления негорючих газов в электрический цифровой сигнал для использования в автоматизированных вакуумных системах.
Принцип действия вакуумметров терморезистивных цифровых ВТ-РЦ01 основан на изменении теплопроводности газа под воздействием измеряемого абсолютного давления, что приводит к изменению электрической мощности, расходуемой для поддержания постоянной температуры нити накала. Электронный блок, являющийся программируемым микропроцессорным устройством, обеспечивает постоянную температуру нити датчика и преобразовывает сигнал мощности, необходимой для поддержания температуры нити, в цифровой сигнал величины давления. Выходной сигнал передаётся через цифровой интерфейс RS-485 по протоколу Modbus на управляющий компьютер или контроллер автоматизированной вакуумной системы.
Конструктивно вакуумметры терморезистивные цифровые ВТ-РЦ01 выполнены в виде корпуса, в который встроены электронный блок и держатель с разъёмом для установки датчика теплового ДТВ-01.
Вакуумметры терморезистивные цифровые ВТ-РЦ01 могут комплектоваться информационной программируемой панелью оператора ИПП120, подключаемой через цифровой интерфейс RS-485.
Нанесение знака поверки на вакуумметр терморезистивный цифровой ВТ-РЦ01 не предусмотрено.
Информация о типе, заводском номере, годе выпуска и изготовителе, однозначно идентифицирующая каждый экземпляр средства измерений, указывается на корпусе вакуумметра.

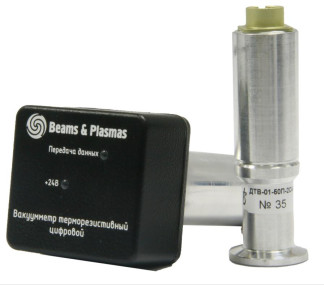

Общий вид вакуумметра терморезистивного цифрового ВТ-РЦ01 представлен на рисунке 1. Общий вид информационной программируемой панели оператора ИПП120 представлен на рисунке 2. Место пломбирования вакуумметра терморезистивного цифрового блокировочного ВТ-РЦ01 представлено на рисунке 3.
*
I
к
4 ДТВ-01-60П-2С
® № 35
Пломбирование вакуумметров терморезистивных цифровых ВТ-РЦ01 осуществляется разрушающейся пломбой-наклейкой, наносимой на корпус.
Программное обеспечение (ПО) вакуумметров терморезистивных цифровых ВТ-РЦ01 по аппаратному обеспечению является встроенным. Преобразование измеряемых величин и обработка измерительных данных выполняется с использованием внутренних аппаратных и программных средств. ПО хранится внутри аппаратных средств в энергонезависимой памяти. Программный код постоянен, средства и пользовательская оболочка для программирования или изменения ПО отсутствуют.
Внешнее программное обеспечение (ПО), предназначенное для взаимодействия вакуумметра терморезистивного цифрового ВТ-РЦ01 с компьютером или контроллером автоматизированной вакуумной системы, не оказывает влияния на метрологические характеристики вакуумметров и служит для просмотра результатов измерений.
Уровень защиты программного обеспечения «высокий» в соответствии с Р 50.2.077-2014.
Идентификационные данные встроенного ПО вакуумметров терморезистивных цифровых ВТ-РЦ01 приведены в таблице 1.
Таблица 1 - Идентификационные данные встроенного программного обеспечения
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО: | ВТ-РЦ01 |
| Номер версии (идентификационный номер) ПО: | не ниже V 1.00 |
| Цифровой идентификатор программного обеспечения (контрольная сумма исполняемого кода) | 0X743AC52F |
| Алгоритм вычисления цифрового идентификатора программного (контрольная сумма) | CRC 32 |
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение |
| Диапазон измерений абсолютного давления, Па | от 1-10-1 до 1-103 |
| Пределы допускаемой относительной погрешности измерений абсолютного давления, % | ±30 |
Таблица 3 - Основные технические характеристики
| Наименование характеристики | Значение |
| Напряжение постоянного тока, В, не более | от 21,6 до 26,4 |
| Потребляемая мощность, Вт, не более | 6,0 |
| Габаритные размеры (высотахдлинахширина), мм, не более | 136x55x60 |
| Масса, кг, не более | 0,25 |
| Условия эксплуатации: - температура окружающей среды, °С - относительная влажность, % | от +10 до +35 от 30 до 75 |
наносится типографским способом в верхнем правом углу титульного листа руководства по эксплуатации, а также на боковой поверхности корпуса, методом диффузионной фотохимии или другим способом.
Таблица 4 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Вакуумметр терморезистивный цифровой | ВТ-РЦ01 | 1 шт. |
| Датчик тепловой | ДТВ-01 | входит в состав вакуумметра |
| Информационная программируемая панель оператора И1Ш120 | И1Ш120 | по заказу |
| Паспорт на датчик тепловой | EMTK.000.000.00 ПС | 1 экз. |
| Руководство по эксплуатации | ЛЦМК.310.00.00.00.000 РЭ | 1 экз. |
| Упаковка | - | 1 комплект |
приведены в Разделе 2 "Использование по назначению" руководства по эксплуатации ЛЦМК.310.00.00.00.000 РЭ.
ГОСТ 8.107-81 ГСИ. Государственный специальный эталон и государственная общесоюзная поверочная схема для средств измерений абсолютного давления в диапазоне 110-8 - 1103 Па
ТУ 26.51.5-001-17555009-2019 Вакуумметры терморезистивные цифровые ВТ-РЦ01. Технические условия
| Зарегистрировано поверок | 111 |
| Поверителей | 2 |
| Актуальность данных | 26.09.2024 |
