| Номер в госреестре | 81999-21 |
| Наименование СИ | Машины электромеханические универсальные испытательные TINIUS OLSEN |
| Обозначение типа СИ | серии HxK-M |
| Изготовитель | "Tinius Olsen Ltd.", Великобритания |
| Год регистрации | 2021 |
| Срок свидетельства | 18.06.2026 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Машины электромеханические универсальные испытательные TINIUS OLSEN серии HxK-M (далее - машины) предназначены для измерения силы и перемещения при проведении механических испытаний образцов различных материалов на растяжение и сжатие.
Принцип действия машин заключается в измерении величины силы (нагрузки), приложенной к испытуемому образцу, и величины перемещения траверсы.

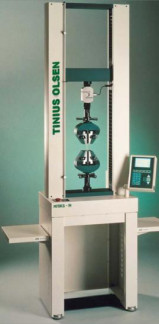

Конструктивно машины состоят из основания, на котором установлены одна или две направляющие колонны и нагружающего устройства - подвижной траверсы.
Измерение силы происходит при помощи датчика силы, установленного на подвижной траверсе. Перемещение измеряется энкодером, установленным на валу двигателя, с последующим пересчётом импульсов в значение перемещения. Датчик силы является датчиком «двунаправленного» действия, поэтому используется для испытаний как на растяжение, так и на сжатие. Полученная информация отображается на компьютере или консольной панели в единицах измерения, выбранных при настройке конфигурации машины. Каждая машина может иметь несколько сменных датчиков силы. Идентификация дополнительных датчиков машиной происходит автоматически при подключении посредством считывания калибровочных данных и характеристик с модуля согласования сигнала датчика силы.
Модификации H1KS/T-M, H5KS/T-M имеют одну направляющую колонну, настольное исполнение с приводом в основании машины.
Модификации H10KS/T-M, H25KS/T-M, H50KS/T-M, H75KS/T-M, H100KS/T-M имеют две направляющие колонны, настольное исполнение с приводом в основании машины.
Модификации H100KU-M, H150KU-M, H200KU-M, H300KU-M имеют две направляющие колонны, напольное исполнение с приводом в основании машины.
Все модификации машин могут выпускаться с увеличенным ходом подвижной траверсы. В этом случае в модификацию машины добавляется буквенное обозначение Е.
Модификации машин отличаются наибольшим пределом нагрузки, габаритными размерами, массой, исполнением. Все модификации имеют идентичные метрологические характеристики, контроллер управления и сбора данных и внешнее программное обеспечение. Машины выпускаются в тридцати двух модификации и имеют следующую структуру обозначения:
HxKS/T/U(E)-M, где:
- x - значение номинальной нагрузки в кН;
- S - настольная машина со встроенной консолью управления;
- T - настольная машина без внешней консоли;
- U - напольная машина;
- E - увеличенный ход подвижной траверсы.
Наименование модификации указано на заводской табличке, расположенной на задней части основания машины. Идентификация машины осуществляется последовательным визуальным осмотром рамы и заводских табличек датчиков силы, входящих в состав машины, отображающих информацию о верхних пределах измерений.
Пломбирование машин электромеханических универсальных испытательных TINIUS OLSEN серии HxK-M не предусмотрено.
Нанесение знака поверки на средство измерений не предусмотрено.
Программное обеспечение машины ПО Horizon устанавливается на отдельный персональный компьютер под управлением операционной системы MS Windows.
ПО Horizon производит управление испытательной машиной в соответствии с испытательными методиками пользователя оборудования. Программное обеспечение позволяет управлять работой машины и в автоматическом режиме осуществлять измерения, запись результатов измерений в графической форме, а также в форме различных протоколов.
ПО Horizon является метрологически незначимой частью.
Уровень защиты программного обеспечения «средний» в соответствии с Р 50.2.077 -
2014.
Таблица 1 - Идентификационные данные программного обеспечения Horizon
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | Horizon |
| Номер версии ПО | V.10.0.8.0 и выше |
| Цифровой идентификатор ПО | - |
Таблица 2 -Метрологические характеристики
| Модификация | Наименование характеристики / Значение | ||
| Диапазон измерений силы (нагрузки) на сжатие, кН* | Диапазон измерений силы (нагрузки) на растяжение, кН* | Диапазон измерений перемещения подвижной траверсы без нагрузки, мм | |
| H1KS-M H1KT-M | от 0,00005 до 0,00500 от 0,00010 до 0,01000 от 0,00025 до 0,02500 от 0,00050 до 0,05000 от 0,00100 до 0,10000 от 0,00250 до 0,25000 от 0,00500 до 0,50000 от 0,01000 до 1,00000 | от 0,00005 до 0,00500 от 0,00010 до 0,01000 от 0,00025 до 0,02500 от 0,00050 до 0,05000 от 0,00100 до 0,10000 от 0,00250 до 0,25000 от 0,00500 до 0,50000 от 0,01000 до 1,00000 | от 0 до 445 |
| H1KSE-M H1KTE-M | от 0 до 695 | ||
| H5KS-M H5KT-M | от 0,00005 до 0,00500 от 0,00010 до 0,01000 от 0,00025 до 0,02500 от 0,00050 до 0,05000 от 0,00100 до 0,10000 от 0,00250 до 0,25000 от 0,00500 до 0,50000 от 0,01000 до 1,00000 от 0,02500 до 2,50000 от 0,05000 до 5,00000 | от 0,00005 до 0,00500 от 0,00010 до 0,01000 от 0,00025 до 0,02500 от 0,00050 до 0,05000 от 0,00100 до 0,10000 от 0,00250 до 0,25000 от 0,00500 до 0,50000 от 0,01000 до 1,00000 от 0,02500 до 2,50000 от 0,05000 до 5,00000 | от 0 до 750 |
| H5KSE-M H5KTE-M | от 0 до 1000 | ||
| H10KS-M H10KT-M | от 0,00005 до 0,00500 от 0,00010 до 0,01000 от 0,00025 до 0,02500 от 0,00050 до 0,05000 от 0,00100 до 0,10000 от 0,00250 до 0,25000 от 0,00500 до 0,50000 от 0,01000 до 1,00000 от 0,02500 до 2,50000 от 0,05000 до 5,00000 от 0,10000 до 10,00000 | от 0,00005 до 0,00500 от 0,00010 до 0,01000 от 0,00025 до 0,02500 от 0,00050 до 0,05000 от 0,00100 до 0,10000 от 0,00250 до 0,25000 от 0,00500 до 0,50000 от 0,01000 до 1,00000 от 0,02500 до 2,50000 от 0,05000 до 5,00000 от 0,10000 до 10,00000 | от 0 до 1100 |
| H10KSE-M H10KTE-M | от 0 до 1400 | ||
| Продолжение таблицы 2 | |||
| Модификация | Наименование характеристики / Значение | ||
| Диапазон измерений силы (нагрузки) на сжатие, кН | Диапазон измерений силы (нагрузки) на растяжение, кН | Диапазон измерений перемещения подвижной траверсы без нагрузки, мм | |
| H25KS-M H25KT-M | от 0,00005 до 0,00500 от 0,00010 до 0,01000 от 0,00025 до 0,02500 от 0,00050 до 0,05000 от 0,00100 до 0,10000 от 0,00250 до 0,25000 от 0,00500 до 0,50000 от 0,01000 до 1,00000 от 0,02500 до 2,50000 от 0,05000 до 5,00000 от 0,10000 до 10,00000 от 0,25000 до 25,00000 | от 0,00005 до 0,00500 от 0,00010 до 0,01000 от 0,00025 до 0,02500 от 0,00050 до 0,05000 от 0,00100 до 0,10000 от 0,00250 до 0,25000 от 0,00500 до 0,50000 от 0,01000 до 1,00000 от 0,02500 до 2,50000 от 0,05000 до 5,00000 от 0,10000 до 10,00000 от 0,25000 до 25,00000 | от 0 до 1100 |
| H25KSE-M H25KTE-M | от 0 до 1400 | ||
| H50KS-M H50KT-M | от 0,00005 до 0,00500 от 0,00010 до 0,01000 от 0,00025 до 0,02500 от 0,00050 до 0,05000 от 0,00100 до 0,10000 от 0,00250 до 0,25000 от 0,00500 до 0,50000 от 0,01000 до 1,00000 от 0,02500 до 2,50000 от 0,05000 до 5,00000 от 0,10000 до 10,00000 от 0,25000 до 25,00000 от 0,50000 до 50,00000 | от 0,00005 до 0,00500 от 0,00010 до 0,01000 от 0,00025 до 0,02500 от 0,00050 до 0,05000 от 0,00100 до 0,10000 от 0,00250 до 0,25000 от 0,00500 до 0,50000 от 0,01000 до 1,00000 от 0,02500 до 2,50000 от 0,05000 до 5,00000 от 0,10000 до 10,00000 от 0,25000 до 25,00000 от 0,50000 до 50,00000 | от 0 до 1100 |
| H50KSE-M H50KTE-M | от 0 до 1400 | ||
| H75KS-M H75KT-M | от 0,00005 до 0,00500 от 0,00010 до 0,01000 от 0,00025 до 0,02500 от 0,00050 до 0,05000 от 0,00100 до 0,10000 от 0,00250 до 0,25000 от 0,00500 до 0,50000 от 0,01000 до 1,00000 от 0,02500 до 2,50000 от 0,05000 до 5,00000 от 0,10000 до 10,00000 от 0,25000 до 25,00000 от 0,50000 до 50,00000 от 0,75000 до 75,00000 | от 0,00005 до 0,00500 от 0,00010 до 0,01000 от 0,00025 до 0,02500 от 0,00050 до 0,05000 от 0,00100 до 0,10000 от 0,00250 до 0,25000 от 0,00500 до 0,50000 от 0,01000 до 1,00000 от 0,02500 до 2,50000 от 0,05000 до 5,00000 от 0,10000 до 10,00000 от 0,25000 до 25,00000 от 0,50000 до 50,00000 от 0,75000 до 75,00000 | от 0 до 930 |
| H75KSE-M H75KTE-M | от 0 до 1230 | ||
| Продолжение таблицы 2 | |||
| Модификация | Наименование характеристики / Значение | ||
| Диапазон измерений силы (нагрузки) на сжатие, кН | Диапазон измерений силы (нагрузки) на растяжение, кН | Диапазон измерений перемещения подвижной траверсы без нагрузки, мм | |
| H100KS-M H100KT-M | от 0,00005 до 0,00500 от 0,00010 до 0,01000 от 0,00025 до 0,02500 от 0,00050 до 0,05000 от 0,00100 до 0,10000 от 0,00250 до 0,25000 от 0,00500 до 0,50000 от 0,01000 до 1,00000 от 0,02500 до 2,50000 от 0,05000 до 5,00000 от 0,10000 до 10,00000 от 0,25000 до 25,00000 от 0,50000 до 50,00000 от 0,75000 до 75,00000 от 1,00000 до 100,00000 | от 0,00005 до 0,00500 от 0,00010 до 0,01000 от 0,00025 до 0,02500 от 0,00050 до 0,05000 от 0,00100 до 0,10000 от 0,00250 до 0,25000 от 0,00500 до 0,50000 от 0,01000 до 1,00000 от 0,02500 до 2,50000 от 0,05000 до 5,00000 от 0,10000 до 10,00000 от 0,25000 до 25,00000 от 0,50000 до 50,00000 от 0,75000 до 75,00000 от 1,0000 до 100,00000 | от 0 до 1100 |
| H100KSE-M H100KTE-M | от 0 до 1400 | ||
| H100KU-M | от 0,025 до 2,500 от 0,050 до 5,000 от 0,100 до 10,000 от 0,250 до 25,000 от 0,500 до 50,000 от 1,000 до 100,000 | от 0,025 до 2,500 от 0,050 до 5,000 от 0,100 до 10,000 от 0,250 до 25,000 от 0,500 до 50,000 от 1,000 до 100,000 | от 0 до 1200 |
| H150KU-M | от 0,025 до 2,500 от 0,050 до 5,000 от 0,100 до 10,000 от 0,250 до 25,000 от 0,500 до 50,000 от 1,000 до 100,000 от 1,500 до 150,000 | от 0,025 до 2,500 от 0,050 до 5,000 от 0,100 до 10,000 от 0,250 до 25,000 от 0,500 до 50,000 от 1,000 до 100,000 от 1,500 до 150,000 | от 0 до 1200 |
| H200KU-M | от 0,025 до 2,500 от 0,050 до 5,000 от 0,100 до 10,000 от 0,250 до 25,000 от 0,500 до 50,000 от 1,000 до 100,000 от 1,500 до 150,000 от 2,000 до 200,000 | от 0,025 до 2,500 от 0,050 до 5,000 от 0,100 до 10,000 от 0,250 до 25,000 от 0,500 до 50,000 от 1,000 до 100,000 от 1,500 до 150,000 от 2,000 до 200,000 | от 0 до 1200 |
| H300KU-M | от 0,025 до 2,500 от 0,050 до 5,000 от 0,100 до 10,000 от 0,250 до 25,000 от 0,500 до 50,000 от 1,000 до 100,000 от 1,500 до 150,000 от 2,000 до 200,000 от 3,000 до 300,000 | от 0,025 до 2,500 от 0,050 до 5,000 от 0,100 до 10,000 от 0,250 до 25,000 от 0,500 до 50,000 от 1,000 до 100,000 от 1,500 до 150,000 от 2,000 до 200,000 от 3,000 до 300,000 | от 0 до 1150 |
| * - в таблице приведены все возможные диапазоны измерений силы (нагрузки) для каждой рамы при использовании различных сменных датчиков силы. | |||
| Наименование характеристики | Значение |
| Пределы допускаемой относительной погрешности измерений силы (нагрузки) на сжатие в диапазоне от 1 % до 2 % включ. от наибольшего предела измерений (НИИ) датчика силы, % | ±1 |
| Пределы допускаемой относительной погрешности измерений силы (нагрузки) на растяжение в диапазоне измерения от 1 % до 2 % включ. от наибольшего предела измерений (НИИ) датчика силы, % | |
| Пределы допускаемой относительной погрешности измерений силы (нагрузки) на сжатие в диапазоне св. 2 % до наибольшего предела измерений (НИИ) датчика силы, % | ±0,5 |
| Пределы допускаемой относительной погрешности измерений силы (нагрузки) на растяжение в диапазоне св. 2 % до наибольшего предела измерений (НИИ) датчика силы, % | |
| Пределы допускаемой абсолютной погрешности измерений перемещения подвижной траверсы в диапазоне от 0 до 10 мм включ. без нагрузки, мкм | ±50 |
| Пределы допускаемой относительной погрешности измерений перемещения подвижной траверсы в диапазоне св. 10 мм до наибольшего предела измерений (НИИ) без нагрузки, % | ±0,5 |
Таблица 4 - Основные технические характеристики
| Наименование характеристики | Модификация / Значение | ||||
| H1KS-M H1KT-M | H5KS-M H5KT-M | H10KS-M H10KT-M | H25KS-M H25KT-M | H50KS-M H50KT-M | |
| Габаритные размеры, мм, не более -длина - ширина - высота | 360 360 820 (1074)* | 450 490 1140 (1540)* | 450 650 1575 (1875)* | 500 720 1620 (1920)* | |
| Диапазон задания скорости перемещения подвижной траверсы без нагрузки, мм/мин | от 0,05 до 1000 | от 0,05 до 500 | |||
| Масса, кг, не более | 25 | 50 | 115 | 120 | 140 |
| Параметры электрического питания: - напряжение переменного тока, В - частота переменного тока, Гц | от 207 до 253 50/60 | ||||
| Потребляемая мощность, Вт, не более | 500 | ||||
| Условия эксплуатации: - температура окружающей среды, °С - относительная влажность, %, не более | от +10 до +35 80 | ||||
| Вероятность безотказной работы за 2000 ч | 0,98 | ||||
| Примечание: * - в скобках приведены значения для модификации с увеличенным ходом подвижной траверсы. | |||||
| Наименование характеристики | Модификация / Значение | |||||
| H75KS-M H75KT-M | H100KS-M H100KT-M | H100KU- M | H150KU- M | H200KU- M | H300KU-M | |
| Габаритные размеры, мм, не более -длина - ширина - высота | 500 720 1620 (1920)* | 502 720 1657 (1957)* | 685 1133 2440 | |||
| Диапазон скорости перемещения подвижной траверсы, мм/мин | от 0,05 до 500 | |||||
| Масса, кг, не более | 240 | 270 | 750 | 907 | 970 | 1050 |
| Параметры электрического питания: - напряжение переменного тока, В - частота переменного тока, Гц | 230±23 50/60 | 380±38 50/60 | ||||
| Потребляемая мощность, Вт | 500 | 2000 | 3450 | 4600 | ||
| Условия эксплуатации: - температура окружающей среды, °С - относительная влажность, %, не более | от +10 до +35 80 | |||||
| Вероятность безотказной работы за 2000 ч | 0,98 | |||||
| Примечание: * - в скобках приведены значения для модификации с увеличенным ходом подвижной траверсы. | ||||||
наносится на титульный лист руководства по эксплуатации типографским способом. Комплектность средства измерений
Таблица 6 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Машина электромеханическая универсальная испытательная TINIUS OLSEN серии HxK-M в составе: - рама; - датчик силы; | 1 шт. | |
| Программное обеспечение | Horizon | 1 шт. |
| Дополнительный датчик силы (количество по требованию заказчика) | - |
| Наименование | Обозначение | Количество |
| Захваты (по заказу) | 1 шт. | |
| Преобразователи перемещений (экстензо-метры) (количество по требованию заказчика) | - | |
| Руководство пользователя | «Руководство пользователя. Машины электромеханические универсальные испытательные TINIUS OLSEN серии HxK-M» | 1 экз. |
| Руководство пользователя на ПО | «Руководство пользователя. Программное обеспечение Horizon» | 1 экз. |
| Методика поверки | МП ТИнТ 237-2019 «ГСИ. Машины электромеханические универсальные испытательные TINIUS OLSEN серии HxK-M. Методика поверки» | 1 экз. |
приведены в Руководстве пользователя на ПО в Разделе «Закладка испытания с универсальными машинами (УИМ)».
Государственная поверочная схема для средств измерений силы (утверждённая приказом Росстандарта от 22 октября 2019 №2498);
Техническая документация «Tinius Olsen Ltd.», Великобритания.
| Зарегистрировано поверок | 22 |
| Поверителей | 5 |
| Актуальность данных | 21.11.2024 |
