Приборы для измерений параметров света фар автотранспортных средств серия CAM-Box, 82000-21

Назначение

Приборы для измерений параметров света фар автотранспортных средств, серия CAM-Box (далее - приборы) предназначены для измерений углов наклона светового пучка фары в вертикальной и горизонтальной плоскости.

Описание

Принцип действия приборов основан на фокусировке светового пучка фары автотранспортного средства с помощью оптической линзы на светочувствительную электроннооптическую матрицу и измерениях углов наклона светотеневой границы пучка ближнего света к плоскости рабочей площадки, на которую устанавливается автотранспортное средство.

Измерения могут производиться в ручном или автоматическом режимах работы приборов. В процессе измерений световой поток фары попадает на светочувствительную электронно-оптическую матрицу, размещенную в экране прибора, расположенному за линзой. Световой поток, попадающий на экран, преобразуется в электрические сигналы в электронных системах предварительной обработки, далее эти данные передаются в компьютер системы управления для окончательной обработки, отображения и хранения измерительной информации.

Приборы конструктивно состоят из:

-    блок оптической камеры, в которой размещены: линза, светочувствительная электроннооптическая матрица, которые служат для измерений углов наклона в вертикальной и углов отклонений в горизонтальной плоскости светотеневой границы пучка света фар, электронные узлы и блоки предварительной обработки измерительной информации;

-    механических элементов для крепления и установки оптической камеры прибора относительно внешних фар автотранспортных средств;

-    электромеханической системы позиционирования автомобиля перед оптической камерой;

-    приборной стойки с пультом управления и компьютером.

Заводской номер приборов указывается на маркировочной наклейке, расположенной на задней части блока оптической камеры

Нанесение знака поверки на средство измерений не предусмотрено.

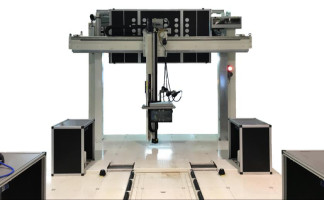

Общий вид приборов представлен на рисунке 1 .

Общий вид блока оптической камеры представлен на рисунке 2.

Пломбирование приборов не предусмотрено.

Программное обеспечение

Для работы с приборами используется предустановленное в компьютер системы управления программное обеспечение «LoggingServer», «DsaServer», «DsaProtocolViewer», «IdServer», «PrintServer», «PlcServer», «FramegrabberServer», «HlaServer», «Manager», «SensorServer» (далее - ПО), устанавливаемое на персональный компьютер. ПО «LoggingServer», «DsaServer», «DsaProtocolViewer», «IdServer», «PrintServer», «PlcServer», «Manager» предназначено для управления функциональными возможностями приборов, подготовки к измерениям и отображения результатов измерений. ПО «FramegrabberServer», «HlaServer», «SensorServer» используется для проведения измерений и обработки результатов измерений

Аппаратная и программная части, работая совместно, обеспечивают заявленные точности конечных результатов измерений.

Защита программного обеспечения и измеренных данных от непреднамеренных и преднамеренных изменений соответствует уровню «средний» в соответствии с Р 50.2.077-2014.

Идентификационные данные программного обеспечения приведены в таблице 1.

Технические характеристики

Таблица 2 - Метрологические характеристики_

Таблица 3 - Основные технические характеристики

Знак утверждения типа

наносится на титульный лист руководства по эксплуатации методом печати.

Комплектность

Таблица 4 - Комплектность средства измерений

Сведения о методах измерений

приведены в главе 12 «Прибор для измерений параметров света фар автотранспортных средств, серия CAM-Box. Руководство по эксплуатации»

Нормативные документы

Техническая документация BEP EUROPE NV, Бельгия
