| Номер в госреестре | 82003-21 |
| Наименование СИ | Машины испытательные универсальные |
| Обозначение типа СИ | AlfaTest X |
| Изготовитель | Общество с ограниченной ответственностью "ТиВиЭн Технолоджи" (ООО "ТиВиЭн Технолоджи"), г. Смоленск |
| Год регистрации | 2021 |
| Срок свидетельства | 18.06.2026 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Машины испытательные универсальные серии AlfaTest X (далее - машины) предназначены для измерений силы и перемещения подвижной траверсы при испытаниях образцов материалов на растяжение, сжатие, изгиб.
Принцип действия машин основан на преобразовании электромеханическим приводом машины электрической энергии в линейное перемещение подвижной траверсы. При перемещении траверсы к испытуемому образцу одновременно прикладывается сила, которая преобразуется тензорезисторным датчиком силы в электрический сигнал, изменяющийся пропорционально приложенной силе. Перемещение подвижной траверсы с помощью датчика - энкодера также в виде электрического сигнала попадает в систему измерений перемещения.
Конструктивно машины состоят из основания, на котором закреплены нагружающая рама и направляющие колонны с подвижной и неподвижной траверсами, захватами для крепления испытываемого образца на траверсах, привода подвижной траверсы, датчика силы, датчика перемещения подвижной траверсы, системы измерения и управления.
Сила, прикладываемая к испытываемому образцу, измеряется тензорезисторным датчиком силы, размещенным на траверсе, который может работать на растяжение и сжатие.
Диапазон измерений перемещения подвижной траверсы зависит от высоты рамы и установочных приспособлений. Машины могут выпускаться в исполнении L с увеличенным диапазоном измерений перемещений подвижной траверсы. Значения силы и перемещения отображаются на дисплее персонального компьютера.
Система измерений и управления предназначена для управления режимами работы машин, обработки, хранения, отображения и передачи значений силы, перемещения на внешние устройства.
Модификации машин отличаются между собой внешним видом, диапазонами измерений, габаритными размерами и массой:
- машины модификаций AlfaTest X0.1, AlfaTest X0.2, AlfaTest X0.5, AlfaTest X1.0, AlfaTest X2.0, AlfaTest X3.0, AlfaTest X5.0 - одноколонные машины, работающие в режиме растяжения/сжатия;
- машины модификаций AlfaTest X005, AlfaTest X010, AlfaTest X020, AlfaTest X030, AlfaTest X050, AlfaTest X100, AlfaTest X150, AlfaTest X200, AlfaTest X250, AlfaTest X300, AlfaTest X400, AlfaTest X500, AlfaTest X600 - двухколонные машины, работающие в режиме растяжения/сжатия;
Нанесение знака поверки на средство измерений не предусмотрено.

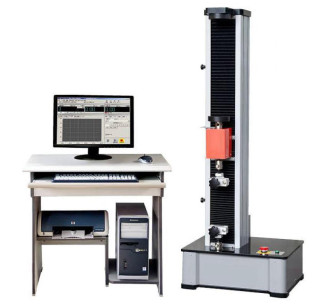

Общий вид машин испытательных универсальных серии AlfaTest X представлен на рисунках 1 - 2.
Для работы с машинами используется метрологические значимое программное обеспечение «LabX» (далее - ПО), устанавливаемое на персональный компьютер. ПО разработано специально для машин и служит для управления их функциональными возможностями, а также для обработки и отображения результатов измерений.
Уровень защиты ПО «LabX» - «средний» в соответствии с Р 50.2.077-2014.
Идентификационные данные программного обеспечения приведены в таблице 1.
Таблица 1 - Идентификационные данные программного обеспечения
| Идентификационное наименование ПО | LabX |
| Номер версии (идентификационный номер ПО) | не ниже 6.87 |
| Цифровой идентификатор ПО | - |
Таблица 2 - Метрологические характеристики
| Модификация | Диапазон изме- | Пределы | Диапа- | Диапа- | Пределы | Пределы до- |
| рений силы, кН | допуска- | зон из- | зон из- | допускае- | пускаемой от- | |
| емой от- | мерений | мере- | мой абсо- | носительной | ||
| носи- | переме- | ний пе- | лютной | погрешности | ||
| тельной | щений | реме- | погрешно- | измерений пе- | ||
| погреш- | подвиж- | щений | сти изме- | ремещения | ||
| ности | ной тра- | по- | рений пе- | подвижной | ||
| измере- | версы, | движ- | ремещения | траверсы без | ||
| ний | мм | ной | подвиж- | нагрузки в | ||
| силы, % | траверсы для ис-полне-ния L, мм | ной траверсы без нагрузки в диапазоне от 0,05 до 10 мм включ., мм | диапазоне св. 10 мм до верхнего предела измерений, % | |||
| AlfaTest X0.1 | от 0,0002 до 0,1 | |||||
| AlfaTest X0.2 | от 0,0004 до 0,2 | |||||
| AlfaTest X0.5 | от 0,001 до 0,5 | от 0,05 до 980 | от 0,05 до 1180 | |||
| AlfaTest X1.0 | от 0,002 до 1 | |||||
| AlfaTest X2.0 | от 0,004 до 2 | |||||
| AlfaTest X3.0 | от 0,006 до 3 | |||||
| AlfaTest X5.0 | от 0,01 до 5 | |||||
| AlfaTest X005 | от 0,01 до 5 | от 0,05 до 1150 | от 0,05 до 1350 | |||
| AlfaTest X010 | от 0,02 до 10 | |||||
| AlfaTest X020 | от 0,04 до 20 | |||||
| AlfaTest X030 | от 0,06 до 30 | ±0,5 | от 0,05 | от 0,05 | ±0,1 | ±0,5 |
| AlfaTest X050 | от 0,1 до 50 | до 1050 | до 1250 | |||
| AlfaTest X100 | от 0,2 до 100 | от 0,05 до 1150 | от 0,05 до 1350 | |||
| AlfaTest X150 | от 0,3 до 150 | |||||
| AlfaTest X200 | от 0,4 до 200 | от 0,05 | от 0,05 | |||
| AlfaTest X250 | от 0,5 до 250 | до 1250 | до 1450 | |||
| AlfaTest X300 | от 0,6 до 300 | |||||
| AlfaTest X400 | от 0,8 до 400 | от 0,05 до 1800 | от 0,05 до 2000 | |||
| AlfaTest X500 | от 1 до 500 | |||||
| AlfaTest X600 | от 1,2 до 600 |
| Модификация | Наибольшая скорость перемещения подвижной траверсы, мм/мин | Габаритные размеры, мм (ДхШ*В), не более | Габаритные размеры для исполнения L, мм (ДxШxВ), не более | Масса, кг, не более |
| AlfaTest X0.1 AlfaTest X0.2 AlfaTest X0.5 AlfaTest X1.0 AlfaTest X2.0 AlfaTest X3.0 AlfaTest X5.0 | 5001) | 500x380x1600 | 500x380x1800 | 120 |
| AlfaTest X005 AlfaTest X010 AlfaTest X020 | 5001) | 740x420x1720 | 740x420x1920 | 260 |
| AlfaTest X030 AlfaTest X050 | 500 | 850x480x1865 | 850x480x2065 | 460 |
| AlfaTest X100 AlfaTest X150 | 500 | 1000x550x2100 | 1000x550x2300 | 850 |
| AlfaTest X200 AlfaTest X250 AlfaTest X300 | 500 | 1050x700x2450 | 1050x700x2650 | 1800 |
| AlfaTest X400 AlfaTest X500 AlfaTest X600 | 250 | 1400x1000x2800 | 1400x1000x3000 | 3100 |
| 1) - наибольшая скорость перемещения подвижной траверсы по заказу может быть увеличена до 1000 мм/мин | ||||
Таблица 4 - Основные технические характеристики
| Наименование характеристики | Значение |
| Напряжение питания переменного тока, В | 220+22-22 3 80+60-20 |
| Частота, Гц | 50/60 |
| Условия эксплуатации: - температура окружающей среды, °С - относительная влажность, %, не более | от +15 до +35 80 |
наносится типографским способом на титульный лист эксплуатационной документации и на переднюю поверхность корпуса машины в виде наклейки.
Таблица 5 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Машина испытательная универсальная серии AlfaTest X в комплекте | 1 шт. | |
| Электронный блок управления | - | 1 шт. |
| Комплект кабелей соединительных | - | 1 компл. |
| Приспособления для проведения испытаний | - | по заказу |
| Наименование | Обозначение | Количество |
| Руководство по эксплуатации | - | 1 экз. |
| Паспорт | - | 1 экз. |
| Методика поверки | МП АПМ 42-20 | 1 экз. |
приведены в разделе 2 «Машина испытательная универсальная серии AlfaTest X. Руководство по эксплуатации.»
ТУ 26.51.62-001- 40843429-2020 «Машины испытательные универсальные серии AlfaTest X, AlfaTest H. Технические условия.»
