| Номер в госреестре | 82004-21 |
| Наименование СИ | Машины испытательные универсальные |
| Обозначение типа СИ | серии AlfaTest H |
| Изготовитель | Общество с ограниченной ответственностью "ТиВиЭн Технолоджи" (ООО "ТиВиЭн Технолоджи"), г. Смоленск |
| Год регистрации | 2021 |
| Срок свидетельства | 18.06.2026 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Машины испытательные универсальные серии AlfaTest H (далее - машины) предназначены для измерений силы и перемещения подвижной траверсы при испытаниях образцов материалов на растяжение, сжатие, изгиб.
Принцип действия машин основан на преобразовании тензометрическим датчиком силы нагрузки, приложенной к испытываемому образцу, либо давления в гидроцилиндре, пропорционального измеряемой силе в электрический сигнал, передающийся в электронный блок управления. Машины используют гидроэнергию масла для перемещения поршня в масляном цилиндре и создания нагрузки.
Машины состоят из силового основания с гидроцилиндром и нижней нагружающей площадкой, четырёх силовых колонн, верхней неподвижной траверсы с верхней нагружающей площадкой, гидростанции гидропривода, датчика силы, установленного на верхней неподвижной траверсе или в нагружающей гидравлической линии, электронного блока управления, установленного в стойке управления.
Испытываемый образец устанавливается в рабочее пространство между нижней и верхней нагружающими площадками. Нагрузка, прикладываемая к испытываемому образцу, измеряется датчиком силы, который работает на сжатие.
Система управления состоит из электронного блока управления. Блок управления представляет собой отдельный модуль с органами управления и индикации и предназначен для управления работой машины, задания параметров испытаний и обработки результатов испытаний.
Максимальная высота рабочего пространства зависит от высоты рамы и установочных приспособлений. Машины могут выпускаться в исполнении L с увеличенной высотой рабочего пространства. Значения силы и перемещения отображаются на дисплее персонального компьютера.
Нанесение знака поверки на средство измерений не предусмотрено.

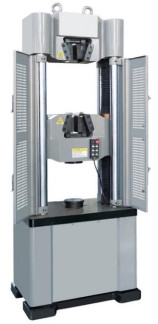

Общий вид машин испытательных универсальных серии AlfaTest H и гидравлической насосной станции представлен на рисунках 1 - 2.
Пломбирование машин не предусмотрено.
Для работы с машинами используется метрологические значимое программное обеспечение «LabX» (далее - ПО), устанавливаемое на персональный компьютер. ПО разработано специально для машин и служит для управления их функциональными возможностями, а также для обработки и отображения результатов измерений.
Уровень защиты ПО «LabX» - «средний» в соответствии с Р 50.2.077-2014.
Идентификационные данные программного обеспечения приведены в таблице 1. Таблица 1 - Идентификационные данные программного обеспечения_
| Идентификационное наименование ПО | LabX |
| Номер версии (идентификационный номер ПО) | не ниже 9.0 |
| Цифровой идентификатор ПО | - |
Таблица 2 - Метрологические характеристики
| Модификация | Диапазон измерений силы (нагрузки), кН | Диапазон измерений перемещений подвижной траверсы, мм |
| AlfaTest H300 | от 6 до 300 | от 0,05 до 200 |
| AlfaTest H600 | от 12 до 600 | |
| AlfaTest H1000 | от 20 до 1000 | |
| AlfaTest H1200 | от 24 до 1200 | |
| AlfaTest H1500 | от 30 до 1500 | |
| AlfaTest H2000 | от 40 до 2000 |
Таблица 3 - Метрологические характеристики
| Наименование характеристики | Значение |
| Пределы допускаемой относительной погрешности измерений силы (нагрузки), % | ±0,5 |
| Пределы допускаемой абсолютной погрешности измерений перемещения подвижной траверсы без нагрузки в диапазоне от 0,05 до 10 мм включ., мм | ±0,1 |
| Пределы допускаемой относительной погрешности измерений перемещения подвижной траверсы без нагрузки в диапазоне св. 10 до 200 мм, % | ±0,5 |
| Модификация | Максимальная высота рабочего пространства, мм | Габаритные размеры испытательной рамы, мм (Д*Ш*В) не более | Масса испытательной рамы, кг, не более |
| AlfaTest H300 | 700 | 745x685x1905 | 1450 |
| AlfaTest H600 | 760x690x2055 | 1750 | |
| AlfaTest H1000 | 750 | 830x720x2155 | 2350 |
| AlfaTest H1200 | |||
| AlfaTest H1500 | 1050 | 920x810x2850 | 4000 |
| AlfaTest H2000 | 1100x850x3135 | 5800 |
Таблица 5 - Основные технические характеристики исполнения L
| Модификация | Максимальная высота рабочего пространства, мм | Габаритные размеры испытательной рамы, мм (ДxШxВ) не более | Масса испытательной рамы, кг, не более |
| AlfaTest H300 | от 0,05 до 900 | 745x685x2105 | 1450 |
| AlfaTest H600 | 760x690x2255 | 1750 | |
| AlfaTest H1000 | от 0,05 до 950 | 830x720x2355 | 2350 |
| AlfaTest H1200 | |||
| AlfaTest H1500 | от 0,05 до 1250 | 920x810x3050 | 4000 |
| AlfaTest H2000 | 1100x850x3335 | 5800 |
Таблица 6 - Основные технические характеристики
| Наименование характеристики | Значение |
| Габаритные размеры гидравлической насосной станции, мм (ДxШxВ) не более | 1200x700x800 |
| Масса гидравлической насосной станции, кг, не более | 300 |
| Диапазон задания скорости перемещения гидроцилиндра, мм/мин | от 0 до 60 |
| Напряжение питания переменного тока, В | 380+38-38 |
| Частота, Гц | 50±1 |
| Условия эксплуатации: - температура окружающей среды, °С - относительная влажность, %, не более | от +15 до +35 80 |
наносится типографским способом на титульный лист эксплуатационной документации и на переднюю поверхность корпуса машины в виде наклейки.
Таблица 7 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Машина испытательная универсальная серии AlfaTest H в комплекте | - | 1 шт. |
| Гидравлическая насосная станция | - | 1 шт. |
| Электронный блок управления | - | 1 шт. |
| Комплект кабелей соединительных | - | 1 комплект |
| Комплект гидравлических шлангов | - | 1 комплект |
| Приспособление для проведения испытаний | - | По заказу |
| Руководство по эксплуатации на русском языке | - | 1 шт. |
| Паспорт | - | 1 шт. |
| Наименование | Обозначение | Количество |
| Методика поверки | МП АПМ 43-20 | 1 шт. |
приведены в разделе 2.4 «Руководство по эксплуатации. Машина испытательная универсальная серии AlfaTest H.»
ТУ 26.51.62-001- 40843429-2020 «Машины испытательные универсальные серии AlfaTest X, AlfaTest H. Технические условия.»
| Зарегистрировано поверок | 3 |
| Поверителей | 2 |
| Актуальность данных | 17.11.2024 |
