Назначение
Расходомеры - счетчики ультразвуковые РСУ - 05 (далее - расходомеры) предназначены для измерения расхода и (или) объема акустически проницаемых жидкостей (питьевой и технической воды, теплоносителя в системах жидкостного теплоснабжения) в системах учета, автоматического контроля и управления.
Область применения: промышленные предприятия и жилищно-коммунальное хозяйство.
Описание
Расходомеры состоят из ультразвукового первичного преобразователя расхода и электронного блока.
Принцип действия основан на измерении разности времени прохождения ультразвукового сигнала. Ультразвуковые сигналы излучаются сенсорами, установленными под углом к направлению потока, в обоих направлениях (вдоль и против потока измеряемой среды). На основании измеренных значений времени прохождения сигнала от излучателя к приемнику рассчитывается объемный расход и объем измеряемой жидкости.
Расходомеры выпускаются в следующих модификациях:
РСУ-05.03 - со встроенным жидкокристаллическим индикатором, таймером времени и архивом;
РСУ-05.05 - без жидкокристаллического индикатора.
Рабочая среда - акустически проницаемая жидкость с температурой от 0,1 °С до 130 °С.
В соответствии с ГОСТ ISO 4064-1 расходомеры относятся к счетчикам воды 2-го класса точности, а согласно ГОСТ EN 1434-1 могут использоваться в составе теплосчетчиков и соответствуют классу точности 2.
Расходомеры осуществляют измерение:
- объема жидкости, м3;
ного расхода жидкости, м3/ч (только модификация РСУ-05.03);
, ч (только модификация РСУ-05.03).
твляют преобразование измеренного 3Ha4eHi^fpo^^pb(jм-
Расходомеры соответствуют механическому классу М1 по ГОСТ EN 1434-1, классу исполнения по условиям окружающей среды В по ГОСТ ISO 4064-1 (А по ГОСТ EN 1434-1), классу по электромагнитной совместимости Е1 по ГОСТ ISO 4064-1.
Расходомеры поддерживают обмен информацией по интерфейсу M-Bus, с помощью которого осуществляется обмен информацией с внешними устройствами.
Питание расходомеров осуществляется от встроенной батареи с номинальной емкостью 2400 мА’Ч и напряжением 3,6 В. Встроенная батарея обеспечивает непрерывную работу расходомеров в течение 10 лет.
По заказу измерение объема и расхода должно производиться как при прямом, так и при обратном направлении движения жидкости.
Расходомеры модификации РСУ-05.03 сохраняют данные о результатах измерения в архиве. Глубина архива регистрируемых параметров:
- часовых данных -1 440 записей;
- суточных данных - 365 записей;
- месячных данных- 36 записей;
- архив событий - 256 записей.

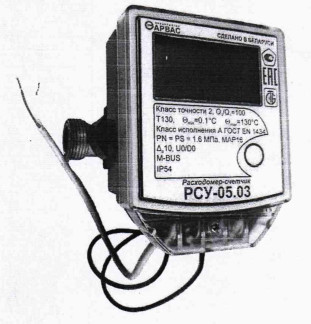

Внешний вид расходомеров приведен на рисунке 1.
Схема пломбировки расходомеров для защиты от несанкционированного доступа с указанием мест для нанесения оттиска знака поверки и знака поверки в виде клейма-наклейки приведена в приложении А к описанию типа.
Оттиск знака поверки наносится на мастику в пломбировочной чашке, установленной внутри корпуса расходомера. На лицевую панель расходомера наносится знак поверки в виде клейма-наклейки.
Программное обеспечение
Расходомеры имеют встроенное программное обеспечение (ПО). Идентификационные данные приведены в таблице 1.
Таблица 1_
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | RSU-05 V 1 25 1 кр З.Ьех |
| Номер версии (идентификационный номер) ПО | 1.25.1 |
| Цифровой идентификатор ПО (контрольная сумма исполняемого кода) | 6В51А336 |
| Алгоритм вычисления цифрового идентификатора ПО | CRC-32 |
ОСНОВНЫЕ ТЕХНИЧЕСКИЕ И МЕТРОЛОГИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Основные технические и метрологические характеристики приведены в таблице 2. Таблица 2_
| Характеристика | Значение |
| Рабочее давление, МПа, не более | 1,6 |
| Максимальная потеря давления при постоянном расходе, МПа, не более | 0,01 |
| Диапазон измерений (преобразований) расходов, м3/ч | см.таблицу 3 |
| Пределы допускаемой относительной погрешности при измерении среднего объемного расхода и объема, а также при преобразовании измеренного значения объема в импульсный сигнал, %, в диапазоне расходов: - Qi < Q < Q2 - Q2 < Q < Q4 | ±3,0 ±2,0 |
| Пределы допускаемой относительной погрешности при измерении времени, % | ±0,01 |
| Условия эксплуатации: - температура окружающей среды, °С - относительная влажность воздуха при температуре до 35 °С, % - атмосферное давление, кПа | от +5 до +55 до 95 от 84 до 106,7 |
| Номинальное напряжение батареи питания, В | 3,6 |
| Класс чувствительности к возмущению потока по ГОСТ ISO 4064-1 (в зависимости от номинального диаметра): - для DN от 15 мм до 40 мм - для DN от 50 мм до 80 мм1) | U0/D0 U3/D3 |
| Температурный класс по ГОСТ ISO 4064-1 | Т130 |
| Степень защиты, обеспечиваемая оболочкой, по ГОСТ 14254 | IP54, категория 2 |
| Средняя наработка на отказ, ч, не менее | 80 000 |
| Средний срок службы, лет, не менее | 15 |
| Примечание 1) Для обеспечения метрологических характеристик расходомера достаточно соблюдение прямого отрезка трубы до и после него, равному 1 *DN 1^==^ |
Диапазон измерений (преобразований) расходов приведен в таблице 3. Таблица 3_
| Резь бовое соеди нение | Номинальный диаметр DN, мм | Минимальный расход, м3/ч qi (ГОСТ EN 1434-1) Qi (ГОСТ ISO 4064-1) | Переходный расход, м*/ч Ог (ГОСТ ISO 4064-1) | Постоянный расход, м^/ч qP (ГОСТ EN 1434-1) Оз (ГОСТ ISO 4064-1) | Максимальный расход, м3/ч q5 (rOCTEN 1434-1) Од (ГОСТ ISO 4064-1) |
| G3/4 | 15 | 0,016 | 0,0256 | 1,6 | 2,0 |
| G1 | 20 | 0,04 | 0,064 | 4,0 | 5,0 |
| G1 1/4 | 25 | 0,063 | 0,10 | 6,3 | 7,875 |
| G1 1/2 | 32 | 0,10 | 0,16 | 10,0 | 12,5 |
| G2 В | 40 | 0,16 | 0,256 | 16,0 | 20,0 |
| - | 50 | 0,63 | 1,00 | 63,0 | 78,75 |
| - | 80 | 1,60 | 2,56 | 160,0 | 200,0 |
| Примечание Qi - наименьшее значение расхода, при котором погрешность расходомера не превышает максимальные допускаемые значения; Q2 - наибольшее значение расхода в интервале между постоянным и минимальным значениями расхода, при котором диапазон расхода разделяется на две области: верхнюю и нижнюю, каждая из которых характеризуется собственным значением границ максимальной допускаемой погрешности; Оз - наибольшее значение расхода в нормированных условиях эксплуатации, при котором расходомер работает в пределах максимальной допускаемой погрешности; Q4 - наибольшее значение расхода, при котором расходомер в течение короткого промежутка времени работает в пределах максимальной допускаемой погрешности, без ухудшения его метрологических характеристик, после чего возвращается к работе в соответствующих нормированных условиях эксплуатации; qi - минимальное значение расхода, выше которого расходомер должен функционировать без превышения максимальной допускаемой погрешности; qp - максимальное значение расхода, при котором расходомер должен непрерывно функционировать без превышения максимальной допускаемой погрешности; qs - максимальное значение расхода, при котором расходомер должен функционировать в течение коротких промежутков времени (менее 1 ч в сутки, менее 200 ч в год) без превышения максимальной допускаемой погрешности. |
Знак утверждения типа
Знак утверждения типа наносится на переднюю панель расходомеров методом офсетной печати или лазерной гравировки и на титульные листы эксплуатационной документации типографским способом.
Комплектность
Комплект поставки расходомеров соответствует,таблице 4. Таблица 4
$
| Наименование и условное обозначение | Количество, шт. | Примечание |
| Расходомер РСУ-05 | 1 | В соответствии со спецификацией заказа |
| Комплект монтажных частей | 1 |
| Расходомер РСУ-05. Паспорт | 1 экз. |
| Упаковка | 1 | |
| Расходомеры-счетчики ультразвуковые РСУ-05. Методика поверки МРБ МП. 2946-2020 | 1 экз. | В соответствии со специфде^ЩШ$^зказа |
(Госупарсгкшый ..... средсп таврений
Беларусь / //
ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ
ГОСТ EN 1434-1-2018 "Теплосчетчики. Общие требования"
Технические характеристики
ГОСТ ISO 4064-2-2017 "Счетчики холодной и горячей воды. Методы испытаний"
ТУ BY 100082152.022-2019 "Расходомеры-счетчики ультразвуковые РСУ-05. Технические условия"
МРБ МП. 2946-2020 "Расходомеры-счетчики ультразвуковые РСУ-05. Методика поверки"
Заключение
Расходомеры-счетчики ультразвуковые РСУ-05 соответствуют требованиям ТУ BY 100082152.022-2019, ГОСТ ISO 4064-1-2017, ГОСТ EN1434-1-2018, ТР ТС 020/2011 (декларация о соответствии ЕАЭС N° BY/112 11.01. ТР020 003 39001, действительна до 27.01.2025).
Межповерочный интервал - не более 48 месяцев.
Межповерочный интервал в сфере законодательной метрологии в Республике Беларусь при использовании в составе теплосчетчиков - не более 48 месяцев при первичной поверке, не более 24 месяцев при периодической поверке.
Межповерочный интервал в сфере законодательной метрологии в Республике Беларусь при использовании в качестве самостоятельного средства измерения - не более 48 месяцев для счетчиков с DN до 20 мм, не более 24 месяцев для счетчиков с DN свыше 20 мм.
Научно-исследовательский
центр испытаний средств измерений и техники БелГИМ г. Минск, Старовиленский тракт, 93, тел. 334-98-13.
Аттестат аккредитации № BY/112 1.0025.
ИЗГОТОВИТЕЛЬ СООО "АРВАС"
Юридический адрес: 220028, г. Минск, ул. Маяковского, д. 115, ком. 408 Адрес нахождения юридического лица: 223035, Минский район, п. Ратомка, ул. Парковая, д. 10
Начальник научно-исследовательского центра испытаний средств измерений и техники
ПРИЛОЖЕНИЕ A Схема пломбировки расходомеров
Место нанесения знака поверки в виде клейма-наклейки
Место нанесения оттиска знака поверки
