Титраторы автоматические по методу Карла Фишера CA-31, KF-31 и CA-310, 82016-21

82016-21
Титраторы автоматические по методу Карла Фишера CA-31, KF-31 и CA-310 (далее -титраторы) предназначены для измерения массовой доли воды в жидких, твердых и газообразных веществах, не взаимодействующих с реактивом Фишера.
Карточка СИ
Номер в госреестре 82016-21
Наименование СИ Титраторы автоматические по методу Карла Фишера
Обозначение типа СИ CA-31, KF-31 и CA-310
Изготовитель "Nittoseiko Analytech Со. Ltd.", Япония
Год регистрации 2021
Срок свидетельства 01.06.2026
МПИ (интервал между поверками) 1 год
Описание типа скачать
Методика поверки скачать

Назначение

Титраторы автоматические по методу Карла Фишера CA-31, KF-31 и CA-310 (далее -титраторы) предназначены для измерения массовой доли воды в жидких, твердых и газообразных веществах, не взаимодействующих с реактивом Фишера.

Описание

Принцип действия титраторов основан на измерении содержания воды методом Карла Фишера, заключающийся во взаимодействии воды с йодом, диоксидом серы и органическим амином. Проба вводится в ячейку для титрования, титрант (йод) дозируется с помощью бюретки (волюмометрический метод Карла Фишера) или электрохимически образуется в ячейке с помощью генерирующего электрода (кулонометрический метод Карла Фишера). Общее количество воды при определении кулонометрическим методом определяется по количеству электричества, затраченного на достижение конечной точки титрования. При волюмометрическом титровании количество воды определяется по количеству добавленного йодосодержащего реактива Фишера. Конечная точка титрования определяется вольтамперометрически с помощью двойного платинового электрода.

Титраторы настольного исполнения, состоят из блока управления с сенсорной панелью и измерительного блока, включающего стенд для титрования со встроенной магнитной мешалкой и электродной системой, а также бюретки для реализации волюмометрического титрования.

Титраторы выпускаются в трех моделях: CA-31, KF-31 и CA-310, которые отличаются метрологическими и техническими характеристиками, а также дополнительными возможностями. Титраторы CA-31 реализуют кулонометрический метод. Титраторы KF-31 - волюмометрический метод, а также имеется возможность опционального подключения кулонометрической ячейки. Блок управления титраторов CA-310 позволяет проводить измерение как волюмометрическим, так и кулонометрическим методом, подключать до четырех бюреток для проведения анализа. При выполнения измерений содержания влаги анализируемая проба может вводиться непосредственно в измерительную ячейку с использованием шприца (для жидких веществ) или контейнера (для твердых сыпучих веществ), а также с помощью специальных блоков пробоподготовки - испарителей, выпускаемых в различных модификациях. Основной функцией испарителя является нагрев пробы и транспортировка выделяющейся из пробы воды в измерительную ячейку титратора газом носителем, в качестве которого используется инертный газ, азот или осушенный воздух.

Для реализации волюмометрического метода титраторы поставляются с бюретками различного объема: для титраторов CA-31 и CA-310 основные типоразмеры бюретки 10 и 25 мл, для титраторов KF-31 - 5 мл.

Масса введенной пробы вводится с панели блока управления или считывается автоматически с подключенных аналитических весов.

Отображение заданных параметров, текущих результатов измерения (величина дрейфа, текущее количество воды в пробе) и конечных результатов измерения (абсолютное содержание воды в пробе и массовая концентрация воды в пробе) осуществляется сенсорной панелью.

Лист № 2 Всего листов 7

Титраторы имеют следующие интерфейсы, расположенные задней панели блока управления: три порта USB для подключения внешних устройств (порта USB типа А для USB флеш-карты, компактного принтера, весов, печей для испарения влаги и модулей для ввода сжиженного газа, устройства замены реагента и т.д., и micro-USB), для подключения бюреток, разъем для подключения адаптера сетевого питания.

Знак поверки в виде оттиска поверительного клейма наносится на свидетельство о поверке.

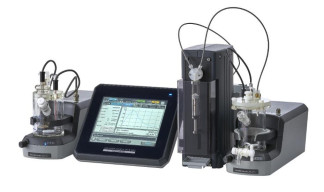

Титраторы выпускаются в двух цветовых решениях - черном и розовом. Общий вид титраторов представлен на рисунках 1, 2, 3.

Программное обеспечение

Титраторы оснащены специально разработанным программным обеспечением (далее - ПО), которое применяется для управления, сбора данных, а также для автоматизации процесса анализа. Уровень защиты ПО от непреднамеренных и преднамеренных изменений соответствует уровню «высокий» по Р 50.2.077-2014. Влияние ПО на метрологические характеристики титраторов учтено при нормировании их характеристик.

Таблица 1 - Идентификационные данные ПО

Идентификационные данные

Значение

Идентификационное наименование ПО

-

Номер версии (идентификационный номер) ПО

не ниже 1.04

Цифровой идентификатор ПО

-

Таблица 2- Метрологические характеристики

Значения метрологических характеристик для модификации:

Наименование характеристики

CA-310

в режиме

CA-31

KF-31 в режиме

кулонометрического

волюмометрического

кулонометрического

волюмометрического

титрования

титрования

титрования

титрования

Диапазон измерений массовой доли воды, %

от 0,0001 до 100

от 0,001 до 100

от 0,0001 до 100

от 0,0001 до 100

от 0,001 до 100

Пределы допускаемой

относительной погрешности

измерений массовой доли воды, %

в поддиапазонах измерений:

до 0,001 включ.

-

-

-

-

-

св. 0,001 до 0,05 включ.

±6,0

±6,0

±6,0

±6,0

±6,0

св. 0,05 до 100 включ.

±3,0

±3,0

±3,0

±3,0

±3,0

Предел допускаемого

относительного

среднеквадратического

отклонения результатов

измерений массовой доли воды,

%, в поддиапазонах измерений:

до 0,001 включ.

10,0

-

10,0

10,0

-

св. 0,001 до 0,05 включ.

3,0

3,0

3,0

3,0

3,0

св. 0,05 до 100 включ.

1,5

1,5

1,5

1,5

1,5

Пределы допускаемой

относительной погрешности

дозирования, в диапазоне

-

±0,5

-

-

±0,5

дозирования от 10% до 100% объема бюретки, %

CA-31, KF-31

CA-310

Параметры электрического питания

-    напряжение переменного тока, В

-    частота переменного тока, Г ц

Потребляемая мощность, Вт, не более

220±10

50/60

310

60

Габаритные размеры основного блока титратора, мм, не более

216

161

244

350

230

360

-    длина

-    ширина

-    высота

Масса основного блока титратора, кг, не более

Условия эксплуатации:

- температура окружающего воздуха, °С

2,0

3,8

от +15 до +40

Знак утверждения типа

наносится на титульный лист Руководства по эксплуатации типографским способом. Комплектность средства измерений

Таблица 4 - Комплектность средства измерений

Наименование

Обозначение

Количество

Титратор автоматический по методу Карла Фишера

CA-31, KF-31 или CA-310

1 шт.

Руководство по эксплуатации

-

1 экз.

Методика поверки

МП 71-241-2020

1 экз.

Сведения о методах измерений

приведены в разделе 4 руководства по эксплуатации.

Нормативные документы

Техническая документация фирмы «Nittoseiko Analytech Со. Ltd.», Япония.

82016-21
Номер в ГРСИ РФ:
82016-21
Производитель / заявитель:
"Nittoseiko Analytech Со. Ltd.", Япония
Год регистрации:
2021
Cрок действия реестра:
01.06.2026
