| Номер в госреестре | 82017-21 |
| Наименование СИ | Анализаторы содержания нефтепродуктов в воде |
| Обозначение типа СИ | OilGuard 2W, OilGuard 2EX |
| Изготовитель | "SIGRIST-PHOTOMETER AG", Швейцария |
| Год регистрации | 2021 |
| Срок свидетельства | 01.06.2026 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Анализаторы содержания нефтепродуктов в воде OilGuard 2W, OilGuard 2EX (далее -анализаторы) предназначены для автоматического определения концентрации нефтепродуктов и других растворенных органических веществ в питьевых, сточных, природных, морских водах, в оборотной воде энергоустановок, в пластовых водах нефтедобычи в соответствии с аттестованными методиками (методами) измерений (при использовании в сфере государственного регулирования обеспечения единства измерений).
Принцип действия анализаторов основан на измерении сигнала флуоресценции нефтепродуктов при ультрафиолетовом возбуждении в исследуемой жидкости с дальнейшим пересчетом его в массовую концентрацию вещества с помощью построения градуировочной зависимости.
Конструктивно анализаторы выполнены в виде промышленных приборов, встраиваемых в поточную линию, и состоят из блока управления, проточной ячейки и жидкокристаллического сенсорного дисплея. Измерительный и управляющий сигналы могут передаваться как в автоматическую систему управления технологическим процессом промышленного предприятия так и на отдельные установки посредством таких интерфейсов, как: 0/4...20 мА, HART, Profibus DP, Modbus RTU и TCP, реле. Также анализаторы могут подключаться к отдельно устанавливаемым компьютерам.
Анализаторы выпускаются в следующих модификациях: OilGuard 2W и OilGuard 2EX, которые отличаются исполнением корпуса (модель OilGuard 2EX выполнена во взрывозащищенном корпусе, маркировка взрывозащиты 1Ex px ib IIC T4 Gb) и длинами волн возбуждения и эмиссии.

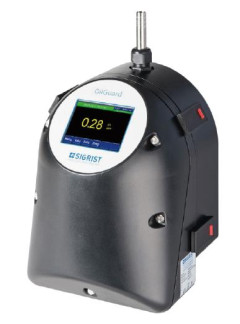

Общий вид анализаторов, схема пломбировки от несанкционированного доступа и обозначение места нанесения маркировки представлены на рисунках 1 и 2.
По заявлению владельца средства измерений или лица, представившего его на поверку, на корпус анализаторов наносится знак поверки (место нанесения указано на рисунках 1 и 2).
Switzerland OilGuard 2 W 625025 Jul 2018 18-30 V ~
Made in Model name Serial NO Manufactured U
i
8 W
Ж
Место нанесения маркировки
Signst OilGuaro 2Ex
Senai No Manufactured U f P
I thu(b<sD
I C€s.» ©ll2G
Место нанесения знака поверки
Место нанесения маркировки
Рисунок 2 - Анализаторы OilGuard 2EX
Управление работой анализаторов, обработка результатов измерений осуществляется с помощью встроенного программного обеспечения «OilGuard 2» (далее по тексту - ПО). ПО осуществляет настройку и контроль работы анализаторов в процессе эксплуатации, отображает в режиме реального времени на экране приборов результаты измерений и позволяет их сохранять, проводит построение градуировочных графиков, передавать результаты на внешние устройства управления и носители информации.
Программное обеспечение размещается в энергонезависимой памяти микропроцессора. Несанкционированный доступ к программному обеспечению исключён посредством ограничения прав учетной записи пользователя и конструкцией анализаторов (установка пломб, отсутствие внешних интерфейсов обновления программного обеспечения). Установка обновленных версий ПО допускается только представителями предприятия - изготовителя.
Уровень защиты программного обеспечения «средний» в соответствии с Р 50.2.077-2014.
Таблица 1 - Идентификационные данные программного обеспечения
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | OilGuard 2 |
| Номер версии (идентификационный номер) ПО, не ниже | 129.0 |
| Цифровой идентификатор ПО (контрольная сумма исполняемого кода) | - |
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение характеристики | |
| OilGuard 2W | OilGuard 2EX | |
| Диапазон измерений массовой концентрации нефтепродуктов и других растворенных органических веществ, мг/л | от 0,001 до 3,0* | от 0,1 до 2,6** |
| Диапазон измерений интенсивности флуоресценции, ОЕФ | от 0 до 80 | |
| Пределы допускаемой относительной погрешности измерений массовой концентрации нефтепродуктов и других растворенных органических веществ, % | ±5 | |
| Пределы допускаемой относительной погрешности измерений интенсивности флуоресценции, % | ±5 | |
| * Испытания проводились на стандартных образцах по концентрации масла турбинного марки Т-22; ** Испытания проводились на стандартных образцах по концентрации хинина. | ||
Таблица 3 - Основные технические характеристики
| Наименование характеристики | Значение характеристики | |
| OilGuard 2W | OilGuard 2EX | |
| Спектральный диапазон возбуждения, нм | 280 | от 260 до 400 |
| Спектральный диапазон эмиссии, нм | от 300 до 400 | от 400 до 560 |
| Диапазон показаний концентрации нефтепродуктов и других растворенных органических веществ, мг/л* | от 0 до 3,0 | от 0 до 1000 |
| Дискретность показаний, мг/л | 0,001 | 0,01 |
| Диапазон показаний интенсивности флуоресценции, FLU** | от 0 до 100 | от 0 до 100 |
| Время измерения, с | Непрерывно | |
| Габаритные размеры средства измерений, мм, не более: | ||
| - высота | 155 | 500 |
| - ширина | 55 | 350 |
| - длина | 130 | 700 |
| Масса, кг, не более | 3,2 | 37 |
| Потребляемая мощность, ВА, не более | 8 | 65 |
| Параметры электрического питания: | ||
| - напряжение переменного тока, В | 230 | |
| - частота переменного тока, Г ц | 50/60 | |
| Условия эксплуатации: | ||
| - температура окружающей среды, °С | от +15 до +35 | |
| - относительная влажность воздуха, % | от 10 до 90 | |
| * В зависимости от исследуемого органического вещества может | варьироваться в | |
| пределах указанного диапазона; | ||
| **FLU - условная единица флуоресценции | ||
Знак утверждения типа
наносится на титульный лист Руководства по эксплуатации типографским способом, а также на корпус анализаторов методом наклеивания.
Таблица 4 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Анализатор содержания нефтепродуктов в воде OilGuard 2W/ OilGuard 2EX | - | 1 шт. |
| Контрольный блок (светофильтр для проверки калибровки) | - | 1 шт. |
| Руководство по эксплуатации | - | 1 экз. |
| Методика поверки | МП 045.Д4-20 | 1 экз. |
приведены в Руководствах по эксплуатации «Анализаторы содержания нефтепродуктов в воде OilGuard 2EX. Руководство по эксплуатации», Разделы 6 и 7; «Анализаторы содержания нефтепродуктов в воде OilGuard 2W.Руководство по эксплуатации», Разделы 6 и 7.
Приказ Федерального агентства по техническому регулированию и метрологии от 30 декабря 2019 г. № 3455 Государственная поверочная схема для средств измерений массовой (молярной) доли и массовой (молярной) концентрации компонентов, а также флуоресценции в жидких и твердых веществах и материалах на основе спектральных методов
Техническая документация «SIGRIST-PHOTOMETER AG», Швейцария
| Зарегистрировано поверок | 10 |
| Поверителей | 3 |
| Актуальность данных | 17.11.2024 |
