| Номер в госреестре | 82025-21 |
| Наименование СИ | Мерники технические 1-го класса вертикальные |
| Обозначение типа СИ | МТ-ВИЦ-75Н |
| Изготовитель | Общество с ограниченной ответственностью "ИНСИСТ" (ООО "ИНСИСТ"), г. Нижний Новгород |
| Год регистрации | 2021 |
| МПИ (интервал между поверками) | 2 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Мерники технические 1-го класса вертикальные МТ-ВИЦ-75Н (далее - мерники) предназначены для измерения объёмного количества жидкости (спирта или водно-спиртовых растворов) методом слива и налива.
Принцип работы мерников основан на измерении объёма жидкости методом слива или
налива.
Мерники изготовлены из коррозионно-стойких материалов, не взаимодействующих с рабочей средой. Конструкция мерника обеспечивает достаточную жесткость, прочность и вместимость при длительной эксплуатации.
Конструктивно мерники представляют собой вертикальный сварной сосуд цилиндрической формы с коническим днищем и верхней крышкой. В крышке имеется люк для обслуживания мерника. На корпусе мерника расположены пробно-спускные краны служащие для отбора проб. В мерниках имеется патрубок для донного налива, а также переливной узел для аварийного перелива жидкости, который осуществляется через патрубок полного слива. Для измерения объёма, наблюдения за уровнем жидкости и контроля в мерниках предусмотрены смотровые окна. Заполнение мерника жидкостью до необходимого объёма производится через трубу для донного налива.
Мерники устанавливаются на опорах и с помощью домкратов, по ампуле уровня устанавливается в вертикальное положение. К мерникам данного типа относятся мерники МТ-ВИЦ-75Н зав.№№ 18-81, 18-82.
Знак поверки наносится на свидетельство о поверке. Мерники пломбируют с нанесением знака поверки. Пломбы со знаком поверки наносятся на смотровые окна, крышку мерника, краны для отбора проб и на фланцы.

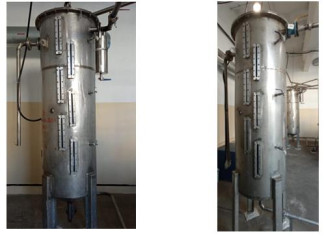

Общий вид мерников представлен на рисунке 1.
отсутствует.
Таблица 1 - Метрологические характеристики мерников МТ-ВИЦ-75Н, зав.№№ 18-81, 18-82
| Наименование характеристики | Значение | |
| № 18-81 | № 18-82 | |
| Номинальная вместимость, дм3 | 748,0 | 750,0 |
| Пределы допускаемой относительной погрешности при температуре 20 °С, от номинального значения полной вместимости, % | ±0,2 | |
Таблица 2 - Технические характеристики мерников МТ-ВИЦ-75Н, зав.№№ 18-81, 18-82
| Наименование характеристики | Значение | |
| № 18-81 | № 18-82 | |
| Габаритные размеры (Внутренний диаметр х Высота), мм, не более | 700х 3415 | 700х3415 |
| Условия эксплуатации: | ||
| - температура окружающего воздуха, °С | от +10 до +30 | |
| - относительная влажность, % | от 30 до 80 | |
| - атмосферное давление, кПа | от 84 до 106 | |
наносится на маркировочную табличку, прикрепленную к резервуару мерника и на паспорт. Способ нанесения знака на табличку - гравировка. На паспорт типографским способом.
Таблица 4 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Мерник технический 1-го класса вертикальный МТ-ВИЦ-75Н | МТ-ВИЦ-75Н, зав.№ 18-81 | 1 шт. |
| Мерник технический 1-го класса вертикальный МТ-ВИЦ-75Н | МТ-ВИЦ-75Н, зав.№ 18-82 | 1 шт. |
| Паспорт | 18-81 ПС | 1 шт. |
| Паспорт | 18-82 ПС | 1 шт. |
приведены в разделе 3 «Порядок работы» паспорта 18-81 ПС, 18-82 ПС.
Нормативные документы, устанавливающие требования к мерникам техническим 1-го класса вертикальным МТ-ВИЦ-75Н
Приказ Росстандарта от 07.02.2018 № 256 Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости
| Зарегистрировано поверок | 6 |
| Поверителей | 1 |
| Актуальность данных | 21.11.2024 |
