| Номер в госреестре | 82028-21 |
| Наименование СИ | Резервуары стальные горизонтальные цилиндрические |
| Обозначение типа СИ | РГС-25, РГС-50 |
| Изготовитель | Закрытое акционерное общество "АЗС Технология" (ЗАО "АЗС Технология"), г. Санкт-Петербург |
| Год регистрации | 2021 |
| МПИ (интервал между поверками) | 5 лет |
| Описание типа | скачать |
| Методика поверки | скачать |
Резервуары стальные горизонтальные цилиндрические РГС-25, РГС-50 (далее -резервуары) предназначены для измерения объема, а также приема, хранения и отпуска нефти и нефтепродуктов.
Принцип действия резервуаров основан на заполнении их нефтью или нефтепродуктом до определенного уровня, соответствующего объему согласно градуировочным таблицам резервуаров.
Резервуары РГС-25, РГС-50 представляют собой сварные горизонтальные цилиндрические конструкции подземного исполнения.
Резервуары оборудованы дыхательным и предохранительным клапанами, люком замерным для эксплуатации и приемо-раздаточными патрубками для приема и отпуска нефтепродукта, оснащены боковой металлической лестницей, по периметру которой установлено ограждение, а также молниезащитой и защитой от статического электричества. Знак поверки наносится на свидетельства о поверке и градуировочные таблицы. Резервуары стальные горизонтальные цилиндрические РГС-25, РГС-50 расположены на территории объектов АО «Транснефть - Восток», указанных в таблице 1.
Таблица 1 - Месторасположение резервуаров.
| Тип резервуаров, заводские номера | Месторасположение |
| 1 | 2 |
| РГС-25 зав. №№ 1/2 (А), 3/4 (А) | ЦРС и БПО «Ангарский» Иркутского РНУ, 663440, Красноярский край, Богучанский район, поселок Ангарский |
| РГС-25 зав. № 9/25-А | АЗС НПС № 2 «Юрубчен» Иркутского РНУ, 648373, Красноярский край, Эвенкийский район |
| РГС-50 зав. №№ 12/50-2, 13/50-2, 14/50-2 | |
| РГС-50 зав. № 672.1, 672.2, 672.3 | ЛАЭС НПС № 4 Иркутского РНУ, 663460, Красноярский край, Богучанский район, поселок Октябрьский |

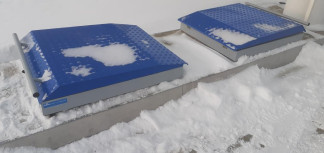

Общий вид резервуаров стальных горизонтальных цилиндрических РГС-25, РГС-50 представлен на рисунках 1 - 2.
Пломбирование резервуаров стальных горизонтальных цилиндрических РГС-25, РГС-50 не предусмотрено.
отсутствует
Таблица 2 - Метрологические и технические характеристики
| Наименование характеристики | Значение | ||
| РГС-25 | РГС-50 | ||
| Заводские номера | 9/25-А | 22 (N 5; m | 12/50-2, 13/50-2, 14/50-2, 672.1, 672.2, 672.3 |
| Номинальная вместимость, м3 | 25 | 25 | 50 |
| - 1 секция | - | 12,5 | 25 |
| - 2 секция | - | 12,5 | 25 |
| Пределы допускаемой относительной | |||
| погрешности определения вместимости (объемный метод), % | ±0,25 | ||
| Условия эксплуатации: | |||
| - температура окружающей среды, °С - атмосферное давление, кПа | от -50 до +50 от 84,0 до 106,7 | ||
наносится на титульные листы паспортов типографским способом. Комплектность средства измерений
Таблица 3 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Резервуар стальной горизонтальный цилиндрический | РГС-25 (РГС-50) | 1 шт. |
| Паспорт | 1 экз. | |
| Градуировочная таблица | 1 (2) экз.* | |
| *Количество градуировочных таблиц соответствует количеству секций в резервуаре | ||
Государственная система обеспечения единства измерений. Масса нефтепродуктов. Методика измерений косвенным методом статических измерений в горизонтальных стальных резервуарах. ФР.1.29.2019.35456.
Нормативные документы, устанавливающие требования к резервуарам стальным горизонтальным цилиндрическим РГС-25, РГС-50
ГОСТ 17032-2010 Резервуары стальные горизонтальные для нефтепродуктов. Технические условия
| Зарегистрировано поверок | 3 |
| Поверителей | 1 |
| Актуальность данных | 20.09.2024 |
