| Номер в госреестре | 82029-21 |
| Наименование СИ | Резервуар горизонтальный стальной цилиндрический |
| Обозначение типа СИ | РГС-10 |
| Изготовитель | Акционерное общество "Производственное объединение "ПНСК" (АО "ПО "ПНСК"), г. Санкт-Петербург |
| Год регистрации | 2021 |
| МПИ (интервал между поверками) | 5 лет |
| Описание типа | скачать |
| Методика поверки | скачать |
Резервуар стальной горизонтальный цилиндрический РГС-10 (далее - резервуар) предназначен для измерения объема, а также приема, хранения и отпуска нефти и нефтепродуктов.
Принцип действия резервуара основан на заполнении его нефтью или нефтепродуктом до определенного уровня, соответствующего объему согласно градуировочной таблице резервуара.
Резервуар РГС-10 представляет собой сварную горизонтальную цилиндрическую конструкцию подземного исполнения.
Резервуар оборудован дыхательным и предохранительным клапанами, люком замерным для эксплуатации и приемо-раздаточными патрубками для приема и отпуска нефтепродукта, а также оснащен молниезащитой и защитой от статического электричества.
Резервуар стальной горизонтальный цилиндрический РГС-10 расположен на территории объекта АО «Транснефть - Восток» (АЗС НПС-19 Нерюнгринского РНУ), 678980, Республики Саха (Якутия), Нерюнгринский район, г. Нерюнги.

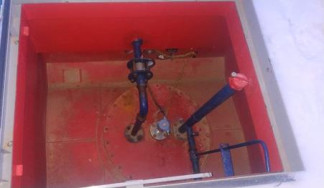

Знак поверки наносится на свидетельство о поверке и градуировочную таблицу. Общий вид резервуара стального горизонтального цилиндрического РГС-10 зав. № 7/10-А представлен на рисунках 1-2.
Рисунок 2 - Эскиз подземного резервуара РГС-10 зав.№ 7/10-А
Пломбирование резервуара стального горизонтального цилиндрического РГС-10 не предусмотрено.
отсутствует
Таблица 1 - Метрологические и технические характеристики
| Наименование характеристики | Значение |
| 1 | 2 |
| Тип резервуара | РГС-10 |
| Номинальная вместимость, м3 | 10 |
| Пределы допускаемой относительной погрешности определения вместимости резервуара (объемный метод), % | ±0,25 |
| Условия эксплуатации: - температура окружающей среды, °С - атмосферное давление, кПа | от - 50 до + 50 от 84 до 106,7 |
наносится на титульный лист паспорта типографским способом. Комплектность средства измерений
Таблица 2 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Резервуар стальной горизонтальный цилиндрический | РГС-10 | 1 шт. |
| Паспорт | - | 1 экз. |
| Градуировочная таблица | - | 1 экз. |
Государственная система обеспечения единства измерений. Масса нефтепродуктов. Методика измерений косвенным методом статических измерений в горизонтальных стальных резервуарах. ФР.1.29.2019.35456.
Нормативные документы, устанавливающие требования к резервуару стальному горизонтальному цилиндрическому РГС-10
ГОСТ 17032-2010 Резервуары стальные горизонтальные для нефтепродуктов. Технические условия
| Зарегистрировано поверок | 1 |
| Поверителей | 1 |
| Актуальность данных | 06.12.2024 |
