| Номер в госреестре | 82033-21 |
| Наименование СИ | Резервуары горизонтальные стальные цилиндрические |
| Обозначение типа СИ | РГС-200 |
| Изготовитель | Завод "Красный Молот", г. Грозный |
| Год регистрации | 2021 |
| МПИ (интервал между поверками) | 5 лет |
| Описание типа | скачать |
| Методика поверки | скачать |
Резервуары горизонтальные стальные цилиндрические РГС-200 (далее - резервуары) предназначены для измерения объема, а также приема, хранения и отпуска нефти и нефтепродуктов.
Принцип действия резервуаров основан на заполнении их нефтепродуктом до определенного уровня, соответствующего объему согласно градуировочным таблицам резервуаров.
Резервуары представляют стальные горизонтальные конструкции цилиндрической формы со сферическими днищами.
Тип размещения резервуаров - наземный.
Резервуары оборудованы дыхательным и предохранительным клапанами, люком замерным для эксплуатации и приемо-раздаточными патрубками для приема и отпуска нефти и нефтепродукта.
Резервуары горизонтальные стальные цилиндрические РГС-200 расположены на территории Астраханского ГПЗ - филиала ООО «Газпром переработка» по адресу Астраханская обл., Красноярский район, Муниципальное образование «Джанайский сельсовет».

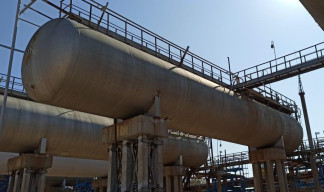

Общий вид резервуаров горизонтальных стальных цилиндрических РГС-200 зав.№№ 8073, 8189, 8277, 8259, 8266, 8316, 8317, 8346, 8349, 8385, 8386 представлены на рисунке 1.
Пломбирование резервуаров горизонтальных стальных цилиндрических РГС-200 не предусмотрено.
Знак поверки наносится на свидетельства о поверке и градуировочные таблицы.
отсутствует
Таблица 1 - Метрологические и технические характеристики
| Наименование характеристики | Значение |
| Тип резервуара | РГС-200 |
| Номинальная вместимость, м3 | 200 |
| Заводской номер | 8073 8189 8277 8259 8266 8316 |
| Пределы допускаемой относительной погрешности определения вместимости резервуара (геометрический метод), % | ±0,25 |
| Средний срок службы, лет, не менее | 20 |
| Условия эксплуатации: - температура окружающей среды, °С - атмосферное давление, кПа | от - 40 до + 50 от 84,0 до 106,7 |
Продолжение таблицы 1
| Наименование характеристики | Значение |
| Тип резервуара | РГС-200 |
| Номинальная вместимость, м3 | 200 |
| Заводской номер | 8317 8346 8349 8385 8386 |
| Пределы допускаемой относительной погрешности определения вместимости резервуара (геометрический метод), % | ±0,25 |
| Средний срок службы, лет, не менее | 20 |
| Условия эксплуатации: - температура окружающей среды, °С - атмосферное давление, кПа | от - 40 до + 50 от 84,0 до 106,7 |
наносится на титульные листы паспортов типографским способом. Комплектность средства измерений
Таблица 2 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Резервуары горизонтальные стальные цилиндрические | РГС-200 | 1 шт. |
| Паспорта на резервуары | - | 1 экз. |
| Градуировочные таблицы | - | 1 экз. |
приведены в паспорте, раздел 11.
Нормативные документы, устанавливающие требования к резервуарам горизонтальным стальным цилиндрическим РГС-200
ГОСТ 17032-2010 Резервуары стальные горизонтальные для нефтепродуктов. Технические условия
