| Номер в госреестре | 82036-21 |
| Наименование СИ | Резервуары вертикальные стальные цилиндрические |
| Обозначение типа СИ | РВС-429, РВС-1698, РВС-4880 |
| Изготовитель | Акционерным обществом "АП Саратовский завод резервуарных металлоконструкций" (АО "АП РМК"), г. Саратов |
| Год регистрации | 2021 |
| МПИ (интервал между поверками) | 5 лет |
| Описание типа | скачать |
| Методика поверки | скачать |
Резервуары вертикальные стальные цилиндрические РВС-429, РВС-1698, РВС-4880 (далее - резервуары) предназначены для измерения объема, а также приема, хранения и отпуска нефти и нефтепродуктов.
Принцип действия резервуаров основан на заполнении их нефтепродуктом до определенного уровня, соответствующего объему согласно градуировочным таблицам резервуаров.
Резервуары представляют собой стальные вертикальные конструкции цилиндрической формы с днищем и стационарной крышей без понтона.
Тип резервуаров - вертикальные стальные цилиндрические. Резервуары оборудованы боковой лестницей, замерным люком, люками-лазами и приемо-раздаточными устройствами для обслуживания во время эксплуатации. Резервуары также оснащены молниезащитой, защитой от статического электричества и системой тушения пожара.
Тип размещения резервуаров - наземный. Фундаменты резервуаров соответствуют требованиям ГОСТ 31385-2016 «Резервуары вертикальные цилиндрические стальные для нефти и нефтепродуктов. Общие технические условия».
Резервуары вертикальные стальные цилиндрические РВС-429, РВС-1698, РВС-4880 расположены территории резервуарного парка филиала «Энгельс» Акционерного общества «Газпромнефть-Аэро», 413101, г. Энгельс-1.

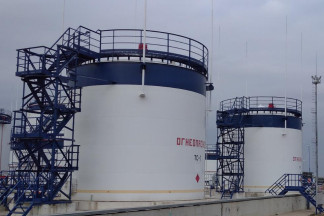

Общий вид резервуаров вертикальных стальных цилиндрических РВС-4880 зав.№№ 23058/4,88, 23059/4,88, 23060/4,88, 23061/4,88, РВС-1698 зав.№ 23064/1,698, 23065/1,698, 23066/1,698, РВС-429 зав. № 23067/0,429, 23068/0,429 представлены на рисунках 1-3.
Пломбирование резервуаров вертикальных стальных цилиндрических РВС-429, РВС-1698, РВС-4880 не предусмотрено.
Знак поверки наносится на свидетельства о поверке и градуировочные таблицы.
отсутствует.
Таблица 1 - Метрологические и технические характеристики
| Наименование характеристики | Значение | |
| Тип резервуара | РВС-429 | РВС-1698 |
| Номинальная вместимость, м3 | 429 | 1698 |
| Заводской номер | 23067/0,429 23068/0,429 | 23064/1,698 |
| Пределы допускаемой относительной погрешности определения вместимости резервуара (геометрический метод), % | ±0,20 | |
| Средний срок службы, лет, не менее | 30 | |
| Условия эксплуатации: - температура окружающей среды, °С - атмосферное давление, кПа | от - 4 0 до + 50 от 84,0 до 106,7 | |
| Наименование характеристики | Значение | |
| Тип резервуара | РВС-1698 | РВС-4880 |
| Номинальная вместимость, м3 | 1698 | 4880 |
| Заводской номер | 23065/1,698 23066/1,698 | 23058/4,88 |
| Пределы допускаемой относительной погрешности определения вместимости резервуара (геометрический метод), % | ±0,20 | ±0,15 |
| Средний срок службы, лет, не менее | 30 | |
| Условия эксплуатации: - температура окружающей среды, °С - атмосферное давление, кПа | от - 4 0 до + 50 от 84,0 до 106,7 | |
Продолжение таблицы 1
| Наименование характеристики | Значение |
| Тип резервуара | РВС-4880 |
| Номинальная вместимость, м3 | 4880 |
| Заводской номер | 23059/4,88 23060/4,88 23061/4,88 |
| Пределы допускаемой относительной погрешности определения вместимости резервуара (геометрический метод), % | ±0,15 |
| Средний срок службы, лет, не менее | 30 |
| Условия эксплуатации: - температура окружающей среды, °С - атмосферное давление, кПа | от - 4 0 до + 50 от 84,0 до 106,7 |
наносится на титульные листы паспортов типографским способом. Комплектность средства измерений
Таблица 2 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Резервуар стальной вертикальный цилиндрический | РВС-429 (РВС-1698, РВС-4880) | 1 шт. |
| Паспорт | 1 экз. | |
| Градуировочная таблица | 1 экз. |
приведены в паспорте в разделе 9.
Нормативные документы, устанавливающие требования к резервуарам вертикальным стальным цилиндрическим РВС-429, РВС-1698, РВС-4880
ГОСТ 31385-2016 Резервуары вертикальные цилиндрические стальные для нефти и нефтепродуктов. Общие технические условия
Приказ Федерального агентства по техническому регулированию и метрологии от 7 февраля 2018 г. № 256 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости»
