| Номер в госреестре | 82038-21 |
| Наименование СИ | Мерники технические 1-го класса горизонтальные |
| Обозначение типа СИ | 787-М |
| Изготовитель | Шебекенский машиностроительный завод, г. Шебекено, Белгородской обл. |
| Год регистрации | 2021 |
| МПИ (интервал между поверками) | 2 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Мерники технические 1-го класса горизонтальные 787-М (далее - мерники) предназначены для измерения объёмного количества жидкости (спирта или водно-спиртовых растворов) методом слива и налива.
Принцип работы мерников основан на измерении объёма жидкости методом слива или налива и предназначен для измерения жидкости в объёме полной вместимости.
Конструктивно, мерники выполнены в виде наклонного цилиндра с эллиптическими днищами и вертикальной горловиной. Угол наклона к горизонтальной плоскости более 3°, что обеспечивает полный слив измеряемой жидкости и выход воздуха. Вертикальная горловина имеет два диаметрально расположенных смотровых окна, на переднем смотровом окне укреплена шкальная пластина с отметкой номинальной вместимости. Другое смотровое окно служит для подсвечивания при измерении. В горловине мерников установлена наливная труба для донного налива жидкости и переливная труба для автоматического поддержания уровня жидкости на отметке, соответствующей номинальной вместимости. Горловина закрывается крышкой, в которой имеется устройство (воздушник) для сообщения внутренней полости мерников с атмосферой и одновременно служит предохранительным устройством от выброса жидкости при наливе. В нижней точке внутренней поверхности мерников имеется патрубок с краном для слива.
По переднему конусу мерников на равных расстояниях расположены три крана для отбора проб и термометр.
Мерники устанавливается на опорах и с помощью домкратов, по ампуле уровня устанавливаются в вертикальное положение. К мерникам данного типа относятся мерники технические 1-го класса горизонтальные 787-М, зав. №№ 499, 500.
Знак поверки наносится на свидетельство о поверке. Мерники пломбируют с нанесением знака поверки. Пломбы со знаком поверки наносятся на смотровые окна и крышку мерника.

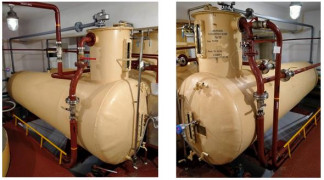

Общий вид мерников представлен на рисунке 1.
Схема пломбировки от несанкционированного доступа, обозначение места нанесения знака поверки представлены на рисунке 2.
отсутствует.
Таблица 1 - Метрологические характеристики мерников 787-М, зав.№№ 499, 500
| Наименование характеристики | Значение | |
| № 499 | № 500 | |
| Номинальная вместимость, дм3 | 2500,0 | 2500,0 |
| Пределы допускаемой относительной погрешности при температуре 20 °С, от номинального значения полной вместимости, % | ±0,2 | |
Таблица 2 - Технические характеристики мерников 787-М, зав.№№ 499, 500
| Наименование характеристики | Значение | |
| № 499 | № 500 | |
| Габаритные размеры (Длина х Ширина х Высота), мм, не более | 3380х1127х2160 | |
| Условия эксплуатации: | ||
| - температура окружающего воздуха, °С | от +10 до +30 | |
| - относительная влажность, % | от 30 до 80 | |
| - атмосферное давление, кПа | от 84 до 106 | |
наносится на маркировочную табличку, прикрепленную к резервуару мерника и на паспорт. Способ нанесения знака на табличку - гравировка. На паспорт типографским способом.
Таблица 4 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Мерник технический 1-го класса горизонтальный 787-М | 787-М, зав.№ 499 | 1 шт. |
| Мерник технический 1-го класса горизонтальный 787-М | 787-М, зав.№ 500 | 1 шт. |
| Паспорт | 499 ПС | 1 шт. |
| Паспорт | 500 ПС | 1 шт. |
приведены в разделе 3 «Порядок работы» паспорта 499 ПС, 500 ПС.
Нормативные документы, устанавливающие требования к мерникам техническим 1-го класса горизонтальным 787-М
Приказ Росстандарта от 07.02.2018 № 256 Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости
