| Номер в госреестре | 82039-21 |
| Наименование СИ | Резервуары горизонтальные стальные цилиндрические |
| Обозначение типа СИ | РГС-50 |
| Изготовитель | Завод химического машиностроения, Румыния |
| Год регистрации | 2021 |
| МПИ (интервал между поверками) | 5 лет |
| Описание типа | скачать |
| Методика поверки | скачать |
Резервуары горизонтальные стальные цилиндрические РГС-50 (далее - резервуары) предназначены для измерения объема, а также приема, хранения и отпуска нефтепродуктов.
Принцип действия резервуаров основан на заполнении их нефтепродуктом до определенного уровня, соответствующего объему согласно градуировочным таблицам резервуаров.
Резервуары РГС-50 представляют собой сварные горизонтальные цилиндрические конструкции наземного исполнения.
Резервуары оборудованы дыхательным и предохранительным клапанами, люком замерным для эксплуатации и приемо-раздаточными патрубками для приема и отпуска нефтепродукта, оснащены боковой металлической лестницей, по периметру которой установлено ограждение, а также молниезащитой и защитой от статического электричества.
Фундамент резервуаров соответствует требованиям ГОСТ 17032-2010 «Резервуары стальные горизонтальные для нефтепродуктов. Технические условия».
Резервуары горизонтальные стальные цилиндрические РГС-50 расположены на территории головной насосной станции (ГНС) завода по подготовке конденсата к транспорту (ЗПКТ), филиала ООО «Газпром переработка» по адресу: Россия, ЯНАО, г. Новый Уренгой, Пуровский район, южнее 300 метров от УКПГ-2В.

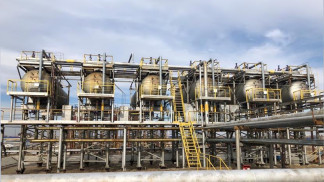

Общий вид резервуаров горизонтальных стальных цилиндрических РГС-50 зав. №№ 91167, 91168, 91169, 91181, 91182, 91190 представлен на рисунке 1.
Нанесение знака поверки на средство измерений не предусмотрено.
Пломбирование резервуаров горизонтальных стальных цилиндрических РГС-50 не предусмотрено.
отсутствует
Таблица 1 - Метрологические и технические характеристики
| Наименование характеристики | Значение |
| 1 | 2 |
| Тип резервуара | РГС-50 |
| Номинальная вместимость, м3 | 50 |
| Пределы допускаемой относительной погрешности определения вместимости резервуара (объемный метод),% | ±0,25 |
| Условия эксплуатации: - температура окружающей среды, °С - атмосферное давление, кПа | от - 60 до + 50 от 84 до 106,7 |
наносится на титульные листы технических паспортов типографским способом. Комплектность средства измерений
Таблица 2 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Резервуар горизонтальный стальной цилиндрический | РГС-50 | 1 шт. |
| Паспорт | - | 1 экз. |
| Градуировочная таблиц | - | 1 экз. |
Масса СУГ и ШФЛУ. Методика измерений массы косвенным методом статических измерений в горизонтальных резервуарах РГС-50 на газонаполнительной станции Завода по подготовке конденсата к транспорту (ЗПКТ) ООО «Газпром переработка». ФР.1.29.2015.21963.
Нормативные документы, устанавливающие требования к резервуарам горизонтальным стальным цилиндрическим РГС-50
ГОСТ 17032-2010 Резервуары стальные горизонтальные для нефтепродуктов. Технические условия
