| Номер в госреестре | 82044-21 |
| Наименование СИ | Установка поверочная для счетчиков газа |
| Обозначение типа СИ | УПСГ-1600 |
| Изготовитель | Общество с ограниченной ответственностью "Газпром газораспределение Йошкар-Ола" (ООО "Газпром газораспределение Йошкар-Ола"), г. Йошкар-Ола |
| Год регистрации | 2021 |
| МПИ (интервал между поверками) | 2 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Установка поверочная для счетчиков газа УПСГ-160 0 (далее - установка) предназначена для воспроизведения заданного объемного расхода и объема газа.
Принцип действия установки основан на сравнении пропущенного через установку контрольного объёма воздуха с показаниями поверяемого средства измерений, включенного последовательно в измерительную магистраль.
В качестве рабочей (поверочной) среды используется воздух, забираемый из помещения, где проходит поверка.
Установка применяется для поверки промышленных расходомеров и счетчиков газа в диапазоне воспроизводимых расходов установки.
В качестве эталонных преобразователей расхода в установке применяются критические сопла. Создание требуемого значения расхода воздуха осуществляется включением одного критического сопла с требуемой расходной характеристикой.
Установка состоит из соплового блока, пульта управления и измерений параметров, прямых участков трубопровода, трех компрессоров, соединительных трубопроводов, монтажного стола.
В состав соплового блока входят набор критических сопел и узел крепления сопла в измерительной магистрали установки.
В состав пульта управления и измерений параметров входят следующие средства измерений параметров рабочей (поверочной) среды в процессе поверки:
- Тягомер показывающий ТмМП-52-М2-УЗ. Диапазон измерения от 1,6 до 0 кПа, класс точности 2,5 (регистрационный № 1491-93);
- манометр ДВ2010Сг. Диапазон измерений от минус 1 до 0 кгс/см2, класс точности 1,5 (регистрационный № 10135-85);
- секундомер электронный с таймерным выходом СТЦ-2 (регистрационный № 12112-90);
- прибор комбинированный Testo 608-Н1 (регистрационный № 53505-13). Компрессоры предназначены для создания требуемого расхода и поддержания
необходимой величины вакуума за критическими соплами.

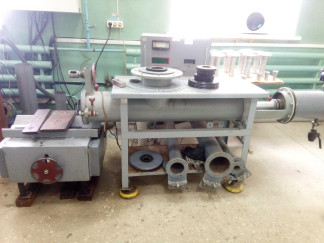

Общий вид установки представлен на рисунке 1.
Пломбирование установки не предусмотрено. Обеспечена возможность пломбирования, нанесения знаков поверки в виде оттисков поверительных клейм или наклеек на средства измерений, входящие в состав установки.
Рисунок 1 - Общий вид установки поверочной для счетчиков газа УПСГ-1600
отсутствует.
Таблица 1 - Метрологические характеристики
| Наименование характеристики | Значение |
| Диапазон воспроизведения объемного расхода, м3/ч | от 4,02 до 1600 |
| Доверительные границы относительной погрешности воспроизведения объема и объемного расхода при доверительной вероятности 0,95, % | ±0,3 |
Таблица 2 - Основные технические характеристики
| Наименование характеристики | Значение |
| Количество одновременно поверяемых счётчиков газа, шт. | 1 |
| Диапазон температуры поверочной среды, °С | от +10 до +30 |
| Поверочная среда | атмосферный воздух |
| Диаметры условных проходов поверяемых счетчиков газа, мм | от 50 до 200 |
| Напряжение питающей сети переменного тока, В - компрессоров - пульта управления и измерений параметров | 380+S 220-S |
| Потребляемая мощность, кВт, не более - на каждый компрессор - пульта управления и измерений параметров | 10 0,5 |
| Частота питающей сети, Гц | 50±1 |
| Средний срок службы, лет | 15 |
| Средняя наработка на отказ, ч | 18000 |
| Условия эксплуатации: | |
| температура окружающего воздуха, оС | от +10 до +30 |
| относительная влажность, % | от 30 до 80 |
| атмосферное давление, кПа | от 84 до 106,7 |
наносится на титульный лист паспорта и руководства по эксплуатации типографским способом.
Комплектность установки поверочной для счетчиков газа УПСГ-1600 приведена в таблице 3.
Таблица 3 - Комплектность установки
| Наименование | Обозначение | Количество |
| Установка поверочная для счетчиков газа УПСГ-1600, заводской № 38 | 1 шт. | |
| Установка поверочная для счетчиков газа УПСГ-1600. Техническое описание. Инструкция по эксплуатации | ГМ 004.00.00.00 ТО | 1 экз. |
| Установка поверочная для счетчиков газа УПСГ-1600. Паспорт. | ГМ 004.00.00.00 ПС | 1 экз. |
| ГСИ. Установка поверочная для счетчиков газа УПСГ-1600. Методика поверки. | МП 1217-13-2020 | 1 экз. |
приведены в пункте 6 ГМ 004.00.00.00 ТО «Установка поверочная для счетчиков газа УПСГ-1600. Техническое описание. Инструкция по эксплуатации»
Нормативные документы, устанавливающие требования к установке поверочной для счетчиков газа УПСГ-1600
Приказ Росстандарта от 29.12.2018 №2825 «Об утверждении Государственной поверочной схемы для средств измерений объемного и массового расходов газа»
