| Номер в госреестре | 82053-21 |
| Наименование СИ | Резервуары стальные горизонтальные цилиндрические |
| Обозначение типа СИ | РГС-75 |
| Изготовитель | Акционерное общество "Первомайскхиммаш" (АО "Первомайскхиммаш"), Тамбовская обл., р. п. Первомайский |
| Год регистрации | 2021 |
| МПИ (интервал между поверками) | 5 лет |
| Описание типа | скачать |
| Методика поверки | скачать |
Резервуары стальные горизонтальные цилиндрические РГС-75 (далее - резервуары) предназначены для измерения объема, а также приема, хранения и отпуска нефти и нефтепродуктов.
Принцип действия резервуаров основан на заполнении их нефтью или нефтепродуктом до определенного уровня, соответствующего объему согласно градуировочным таблицам резервуаров.
Резервуары РГС-75 представляют собой сварные горизонтальные цилиндрические конструкции наземного исполнения.
Резервуары оборудованы дыхательным и предохранительным клапанами, люком замерным для эксплуатации и приемо-раздаточными патрубками для приема и отпуска нефтепродукта, оснащены боковой металлической лестницей, по периметру которой установлено ограждение, а также молниезащитой и защитой от статического электричества. Знак поверки наносится на свидетельства о поверке и градуировочные таблицы. Резервуары стальные горизонтальные цилиндрические РГС-75 расположены на территории объекта АО «Транснефть-Восток» по адресам, указанным в таблице 1.
Таблица 1 - Местонахождение резервуаров
| Заводские номера резервуаров | Местонахождение, адрес |
| 1 | 2 |
| РГС-75 № 58903 | ЦРС и БПО «Ангарский» Иркутского РНУ, Россия, Красноярский край, Богучанский район, пос. Ангарский |
| РГС-75 № 58904 |

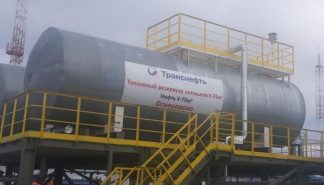

Общий вид резервуаров стальных горизонтальных цилиндрических РГС-75 зав. №№ 58903, 58904 представлен на рисунке 1.
Рисунок 1 - Общий вид резервуаров РГС-75
Пломбирование резервуаров стальных горизонтальных цилиндрических РГС-75 не предусмотрено.
отсутствует
Таблица 2 - Метрологические и технические характеристики
| Наименование характеристики | Значение |
| 1 | 2 |
| Тип резервуара | РГС-75 |
| Номинальная вместимость, м3 | 75 |
| Пределы допускаемой относительной погрешности определения вместимости резервуара (геометрический метод), % | ±0,25 |
| Условия эксплуатации: - температура окружающей среды, °С - атмосферное давление, кПа | от - 50 до + 50 от 84 до 106,7 |
наносится на титульные листы паспортов типографским способом. Комплектность средства измерений
Таблица 3 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Резервуары стальные горизонтальные цилиндрические | РГС-75 | 1 шт. |
| Паспорта | - | 1 экз. |
| Градуировочные таблицы | - | 1 экз. |
Государственная система обеспечения единства измерений. Масса нефтепродуктов. Методика измерений косвенным методом статических измерений в горизонтальных стальных резервуарах. ФР.1.29.2019.35456.
Нормативные документы, устанавливающие требования к резервуарам стальным горизонтальным цилиндрическим РГС-75
ГОСТ 17032-2010 Резервуары стальные горизонтальные для нефтепродуктов. Технические условия
