| Номер в госреестре | 82067-21 |
| Наименование СИ | Резервуары вертикальные стальные цилиндрические |
| Обозначение типа СИ | РВСП-10000, РВСП-30000, РВСП-50000 |
| Изготовитель | Публичное акционерное общество "Транснефть" (ПАО "Транснефть"), г. Москва |
| Год регистрации | 2021 |
| МПИ (интервал между поверками) | 5 лет |
| Описание типа | скачать |
| Методика поверки | скачать |
Резервуары вертикальные стальные цилиндрические РВСП-10000, РВСП-30000, РВСП-50000 предназначены для измерения объема, а также приема, хранения и отпуска нефти и нефтепродуктов.
Тип резервуаров - вертикальные стальные цилиндрические, номинальной вместимостью 10000 м3, 30000 м3, 50000 м3.
Принцип действия резервуаров вертикальных стальных цилиндрических РВСП-10000, РВСП-30000, РВСП-50000 основан на заполнении их нефтью и нефтепродуктом до определенного уровня, соответствующего заданному значению объема.
Резервуары представляют собой наземные вертикально расположенные стальные сосуды, состоящие из цилиндрической стенки, днища, сферической крыши и понтона.
Заводские номера резервуаров наносятся аэрографическим способом на цилиндрическую стенку резервуара и типографским способом в паспорт.
Заполнение и выдача продукта осуществляется через приемно-раздаточные патрубки, расположенные в нижней части резервуара.
Резервуары РВСП-10000 с заводским номером 6, РВСП-30000 с заводскими номерами 12, 13, 14, РВСП-50000 с заводским номером 94 расположены на территории резервуарных парков Общества с ограниченной ответственностью «Транснефть - Балтика» (ООО «Транснефть - Балтика») по адресам, указанным в таблице 1.
Таблица 1 - Местонахождение резервуаров
| Заводские номера резервуаров | Местонахождение, адрес |
| Резервуар вертикальный стальной цилиндрический РВСП-10000 | |
| 6 | ООО «Транснефть - Балтика», Ярославское РНУ, ЛПДС «Ярославль» Ярославская область, Ярославский район, Телегинский сельский округ |
| Резервуары вертикальные стальные цилиндрические РВСП-30000 | |
| 12, 13, 14 | ООО «Транснефть - Балтика», Ярославское РНУ, ЛПДС «Ярославль» Ярославская область, Ярославский район, Телегинский сельский округ |
| Резервуар вертикальный стальной цилиндрический РВСП-50000 | |
| 94 | ООО «Транснефть - Балтика», Ярославское РНУ, НПС «Ярославль-3», Ярославская область, Гаврилов-Ямский район, Шопшинский сельский округ, район д. Коромыслово |

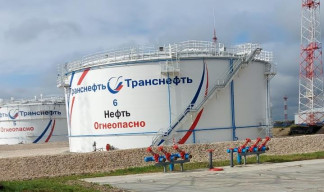

Общий вид резервуаров вертикальных стальных цилиндрических РВСП-10000, РВСП-30000, РВСП-50000 представлен на рисунках 1, 2, 3.
Нанесение знака поверки на средство измерений не предусмотрено.
Рисунок 3 - Общий вид резервуара РВСП-50000
Пломбирование резервуаров вертикальных стальных цилиндрических РВСП-10000, РВСП-30000, РВСП-50000 не предусмотрено.
отсутствует
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение | ||
| РВСП-10000 | РВСП-30000 | РВСП-50000 | |
| Номинальная вместимость, м3 | 10000 | 30000 | 50000 |
| Пределы допускаемой относительной погрешности определения вместимости (геометрический метод), % | ±0,10 | ||
Таблица 3 - Основные технические характеристики
| Наименование характеристики | Значение | ||
| РВСП-10000 | РВСП-30000 | РВСП-50000 | |
| Условия эксплуатации: | |||
| Температура окружающего воздуха, оС | от -50 до +50 | ||
| Атмосферное давление, кПа | от 84,0 до 106,7 | ||
| Средний срок службы, лет, не менее | 50 | 40 | 50 |
Таблица 4- Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Резервуар вертикальный стальной цилиндрический | РВСП-10000 (РВСП-30000, РВСП-50000) | 1 шт. |
| Паспорт | - | 1 экз. |
| Градуировочная таблица | - | 1 экз. |
приведены в паспорте на резервуар пункт 8.
Нормативные документы, устанавливающие требования к резервуарам вертикальным стальным цилиндрическим РВСП-10000, РВСП-30000, РВСП-50000
Приказ Росстандарта № 256 от 7 февраля 2018 г. Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости
| Зарегистрировано поверок | 6 |
| Поверителей | 2 |
| Актуальность данных | 17.11.2024 |
